solidworks输出到DWG时草图不能输出，钣金选了草图也是一样不显示
软件
2023-05-25
Solidworks钣金成形工具的定位草图不显示？
我刚才也遇到这个问题，原因是在做成形面时，最后一步要做两个中心线，在做中心线之前需要先选择那个面，点选转换实体引用，把面转换成实体图素，就可以看到草图了，如果没有转换实体引用，那你用成形面的时候就看不到草图。solidworks零件中的草图怎么在装配体中显示不出来？怎样设置的，我以前设置过现在忘了，谢谢啊！

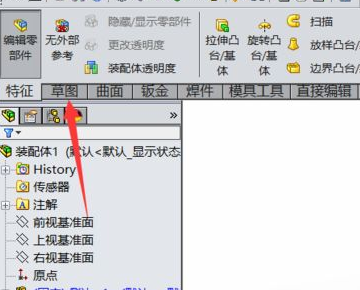

1、首先在电脑中打开solidworks之后，打开装配体，选中要编辑的零件，如下图所示。

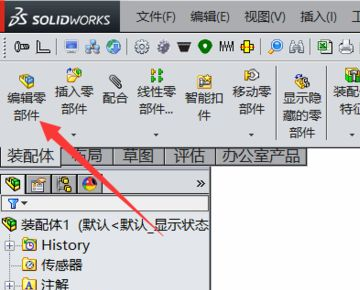

2、选中零件之后，点击左上角装配体里的编辑零部件，如下图所示。

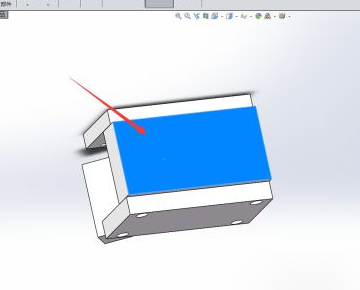

3、然后就可以选择草图，像零件图一样在零件上绘制草图。

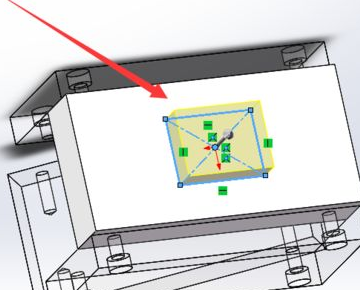

4、绘制完草图之后，我们就可以退出草图，编辑零件，编辑好之后退出编辑模式。
solidworks输出DXF草图不显示

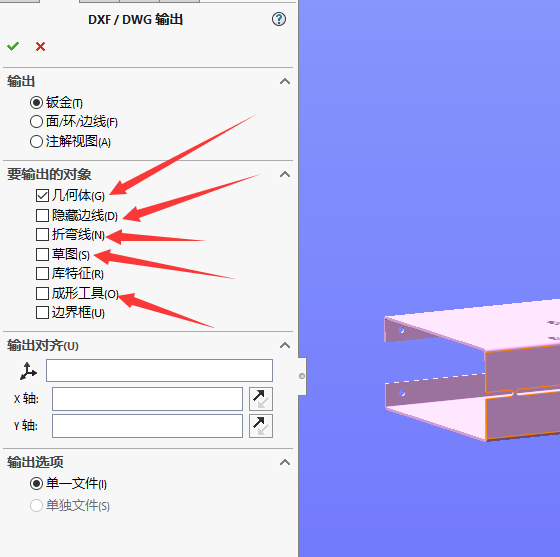

需要显示什么，这里要勾选，没有勾选的就不显示了！
solidworks中辅助草图不能显示是什么原因？

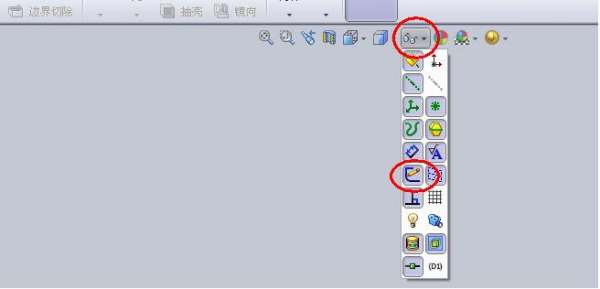

你试试点击界面上方的“眼镜”图标，在下拉菜单中选中“观阅草图”。
Solidworks零件图中的草图线为什么工程图中显示不出来
工程图中一般都是默认隐藏的 如有需要在左边设计树中选择草图右键显示即可 最好是在工程图中左侧设计书中选择“图纸——工程视图（需要在哪个视图中显示就选择哪个视图）——找到草图右键显示”这样零件图中仍旧是默认隐藏的标签：solidworks 未分类 软件 草图
