为什么会这样呢?轮廓不封闭吗?

软件 2023-06-07

数控编程时cad图显示有不封闭轮廓是什么问题

只要有一点点豁口,端头冒出一点点线,

哪怕是0.2mm,还有T字、十字交叉点,

都会识别为轮廓不封闭,不封闭轮廓不会

进行割缝补偿,也可能会增加穿孔点。

方君焊割都是在模拟切割时找出来,

再回到CAD里修改,你是用的ProNest吧

用MASTERCAM的修整和直线作轮廓,挤出实体时提示轮廓不封闭时怎么处理

这个报错,肯定是轮廓没有封闭,找到不封闭的轮廓,重新连接。 放大绘图区,细心点。或者有线重叠一起了,如果实在找不到,就重新把可能不连接线删了,重新画。

revit创建拉伸族时,所绘制的轮廓是否必须封闭?

revit创建拉伸族时所绘制的轮廓可以不封闭。
不需要使轮廓闭合即可生成屋顶,这是拉伸屋顶的特点。用附着或者编辑墙轮廓的方式连接屋顶和墙。
revit是Autodesk公司一套系列软件的名称,可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。

AI中使用路径查找器中的轮廓 有时候自动闭合路径 有时不闭合 这到底是因为什么???

复合路径通俗一点来说,就是两条封闭的路径重新通过各种(比如剪切、相交、焊接等等)方式再次重组为另一种形态物件的编辑方式。

其实说白了,就等于我手头有123这三个数字,假设我只有1和2,我想要3的效果,那么我就通过把1+2=3,通过把1和2结合起来就得到了3的效果。假设我想要2的效果手头只有3和1,那么我只需要把3消掉1的部分就可以得到2了。如果我想知道123这三个他们共同区域会是什么样子,通过把这个三个区域交集就得到了1就是三个数字的共同区域。

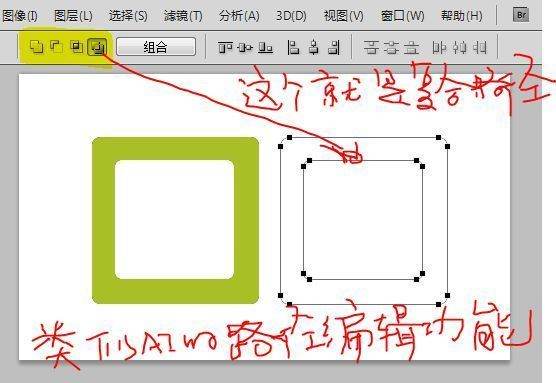

PS里面也有类似AI的复合路径的编辑方式,看我的图我想你应该能大致明白

solidworks作一个轮廓不封闭的草图,进行拉伸,会出现什么情况?

这问题不能一概而论,有多种情况,现举出三种情况: 1、使用凸台/基体下的拉伸命令:生成薄壁实体 2、使用拉伸曲面:生成曲面实体 3、若题目交待的轮廓虽然不封闭,但自相交叉,则可以生成实体或曲面实体。
