NX创意塑形点完成后，如何再次进行编辑

软件 2023-06-20

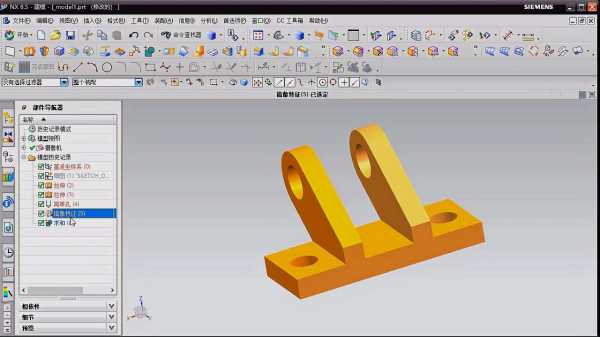

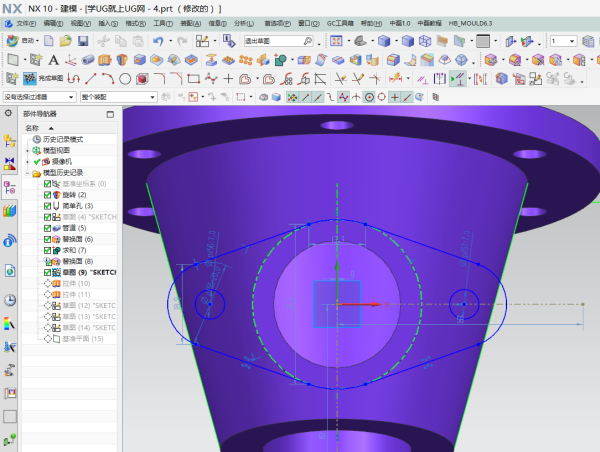

进入到UG建模界面，在建模导航器中找到要编辑的草图，双击进入草图绘制界面，然后按自己的需要进行更改即可。

可以的，只要你双击下原来画的线就好了。不能新建草图，这样是新的一个图层，所以不能改原先的。

UG草图绘制完后，保存退出后再进入草图，进不了草图的界面，而只能在建模下进行修改是设置错误造成的，解决方法为：

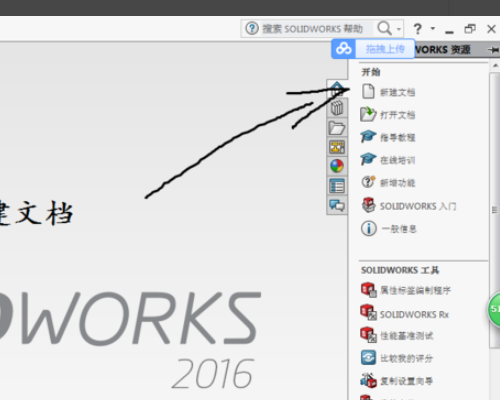

1、首先打开SolidWorks软件，找到新建文档选项。

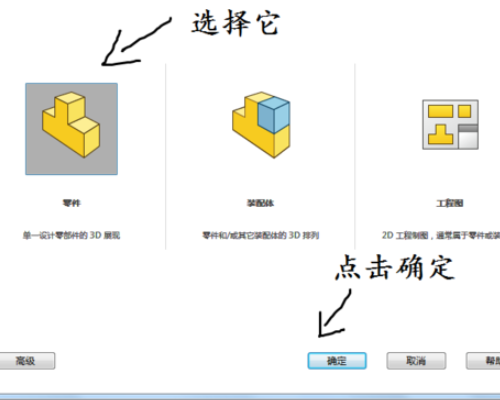

2、再出现的新对话框里选择第一个选项。

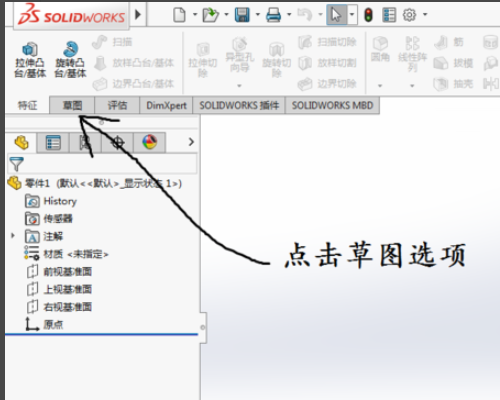

3、在出现的视图里左上角，选择草图，如图所示。

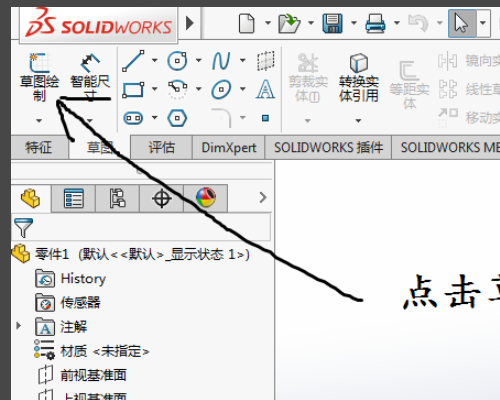

4、点击草图选项后，找到草图绘制选项。

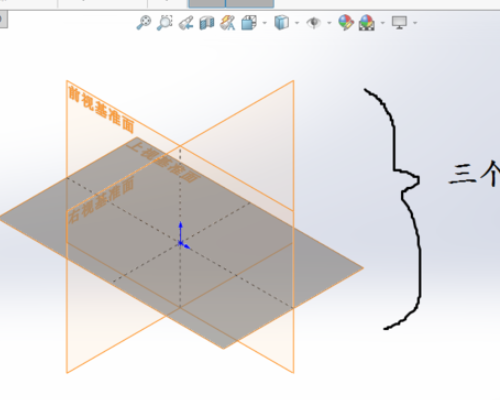

5、点击【草图绘制】，出现如图界面，需要从三个基准面选择一个基准面作为绘图基面。

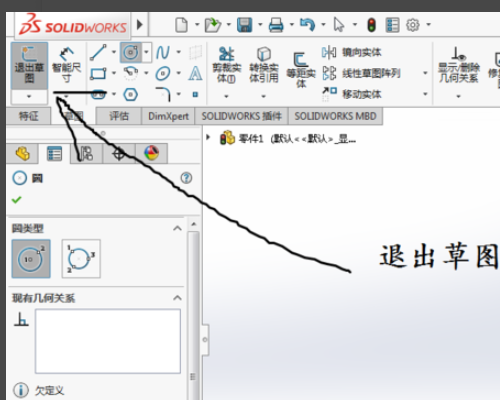

6、选择一个基准面，绘制好图形后，如图所示，再点击左上角的退出草图即可。

UG可以使用抽壳命令挖出模型的一块。

打开UG软件。

画一个立方体，作为实验对象。

找到抽壳命令。执行【修改】-【三维编辑】-【抽壳】。

激活抽壳命令之后，首先要选择需要抽壳的实体。

选择实体之后，再选择需要删除的面。下图为选择实体之后的表现。

已经选择了一个要删除的面，回车。

输入抽壳偏移距离为5，回车。

抽壳完成了，模型出来就是缺了一块。

ug是目前工作中最优秀的一款模具行业三维设计软件，目前已经发展到ug10.0版，新版本不再支持32位系统，不再支持xp系统，只能安装在64位win7、win8和win8.1系统上。并且ug10.0最大的改变是：全面支持中文名和中文路径。

同时新增航空设计选项、新增创意塑型、新增偏置3D曲线、新增绘制“截面线”命令，修剪与延伸命令分割成两个命令、加入了生产线设计line design模块等等。

注意事项：

1、硬盘空间至少保证14GB以上。

2、安装前清除nx6-nx9的许可服务。

在PROE设计中，经常出现需要修改之前的设计，可以按照以下步骤操作：

对于不需要修改草图，只需要定义尺寸的部分，可以选择该特征，右击，编辑，然后双击对应的尺寸直接进行修改，修改完成后，点击一下上面的重生成模型按钮，新定义的尺寸参数全部生效；
变动较大的地方，就需要重新编辑草图了，右击该特征，选择“编辑定义”
点击左侧的“布置”选项，对应的草绘后面，有“编辑”的选项，即可重新编辑草图，完成后，确认并应用即可。然后确认并应用该特征，新编辑的草图即可生效。
