maxwell16怎样调用Rmxprt制作的文件

软件 2023-06-25

maxwell个人库怎么添加

1、菜单栏中点击Tools-Configure、Libraries弹出Configure、Design、Libraries对话框。
2、选中RMxprt后添加，最后选择ok即可。
3、再回到材料选择框，就会发现多了RMxprt选项。以上是maxwell个人库添加的方法。

RMxprt导入Maxwell时怎么设置才能出现整个电机，而不是四分之一。用的是ansoft13

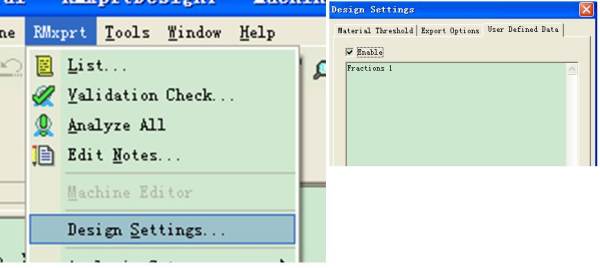

在RMxprt下拉菜单中选择Designsettings,在弹出的对话框里选择UserDifenedData，把Eanble前面打上对勾，在下面的框里写“Fractions1”再导出就行了。

或者在导出时把Autosetup前面的对勾去掉（这样导出的有的数据就没有了，只有模型了）你试一下

用RMxprt 导入到Maxwell 2D中执行Maxwell 2D/Fields/A/Flux_Lines 后时间是-1无法更改，该怎么办呢？

导入后，需要修改setup的save fileds time，保存了时间点才能看场图，然后求解求解完成后，双击模型区左下角的time=-1，修改成其他时间即可。如果上述没做却擅自求解了，那就右击result，clear up solution，然后save 工程，重复上述操作

ANSOFT MAXWELL RMxprt材料定义问题

左栏里显示的只是你用到的材料，对某一部件进行材料设置，从材料库里选择合适的材料。设置完成之后，左栏里就自动显示了。重要是如何设置材料，选中部件，右键“添加材料”，进入材料库选择材料，如果库里没有可以新建材料，或者将例子里的材料添加到个人材料库，在自己的模型里将个人材料库材料再添加进来。有3中不同范围的材料库，有时候需要将某些材料添加到通用库中。
