天正建筑对齐的绿标没有了

软件 2023-06-28

天正画直线时没有绿色方框

没有开启对象捕捉。
右键绘图区下方状态栏里的“对象捕捉”,再点其中的“设置”,把捕捉对象中的“端点”一项前面的小框里打上勾。再标注时,它就会自动捕捉到端点这个小方格了。
天正软件是1994年成立的高新技术企业。二十多年来,天正公司一直以诚心实意为建筑设计者提供 实用高效的设计工具为理念。应用先进的计算机技术,研发了以天正建筑为龙头的包括暖通、给排水、电气、结构、日照、市政道路、市政管线、节能、造价等专业的建筑CAD系列软件。如今,用户遍及全国的天正软件已成为建筑设计实际的绘图标准,为我国建筑设计行业计算机应用水平的提高以及设计生产率的提高做出了卓越的贡献。

为什么天正标注突然都消失了, 只剩下CAD画的东西,而且天正的逐点标注用不了了,急死我了

有时打开天正标注消失了是因为文件的保存格式兼容问题,具体更改方法如下:

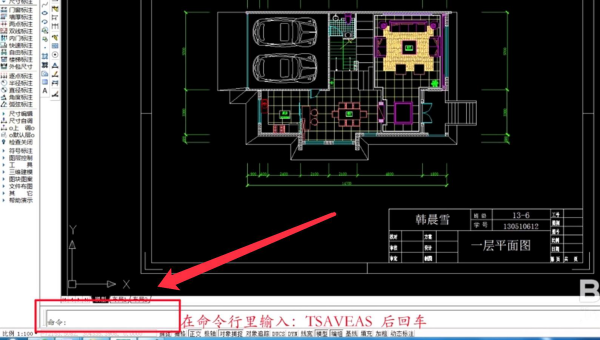

1、天正打开图纸,在下面命令处输入:TSAVEAS 这几个英文后回车。

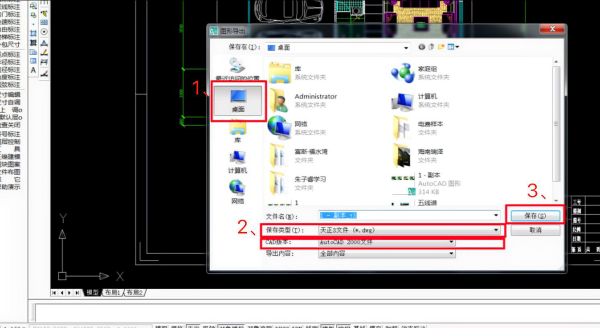

2、弹出的图形导出点击桌面,保存类型选择天正三文件,版本为CAD2000,点击保存。

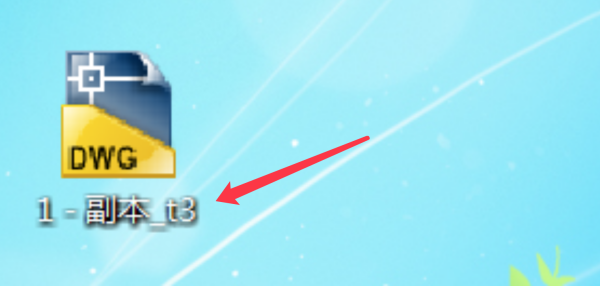

3、文件名可根据需要输入,然后关闭天正回到桌面看已经导出成功。

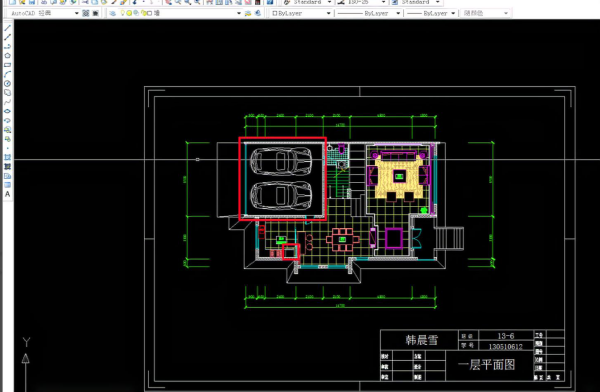

4、最后双击打开DWG文件,能看到标注了逐点标注也可以正常使用。

天正建筑剖面图的标注为什么换了电脑就没了

天正建筑剖面图的标注换了电脑就没了,看不见的因素如下:
1、文字太小导致看不见。在标注设置里更改文字高度解决。一次改很大,这样才能看出变化。
2、字体没有。下载一个CAD字体包大全,每次打开都有显示无字体的提示。

天正日照保存过后的文件再用天正建筑打开,为什么逐点标注不显示了?

1.检查天正日照和天正建筑的版本是不是一致,可能天正日照的版本高了2.如果天正日照版本高了,可以图纸导出t3或者其他低版本后用天正建筑打开

天正建筑成图后,使用缩放命令,发现绿色标注部分不跟着缩放,怎么解决?

你缩放的是图形,但比例并没有改变,天正默认的比例是1:100,(在左下角有显示)。打个比方,你若将图形缩放成1:30,可通过“改变比例”的命令选中图形及尺寸,根据命令行提示,改成1:30的比例,看到尺寸变小了。
