图片中是什么阀门?

软件 2023-07-10

谁知道图片中是什么阀门?

 图片中阀门, 应当是高温角式截止阀。

下面图中是什么阀门的图例?

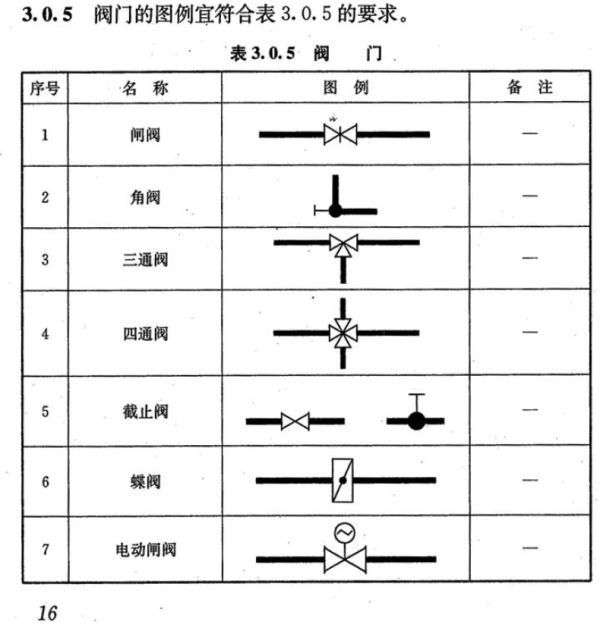

这个是电动闸阀的图例,出自国标《GB/T 50106-2010 建筑给水排水制图标准》,见下图:

这个是什么阀门?热水器进水阀门关闭后,淋雨还滴水一夜,进水阀门应该坏了,拧这个小阀门有用吗?

这个是热水器减压阀,又叫做“安全阀”,也叫作“泄压阀”,是用来保护热水器安全的,作用之一是防止水倒流引起干烧,二是用来防止在加热的过程中,气体膨胀,导致罐内压力不均衡引起爆炸。

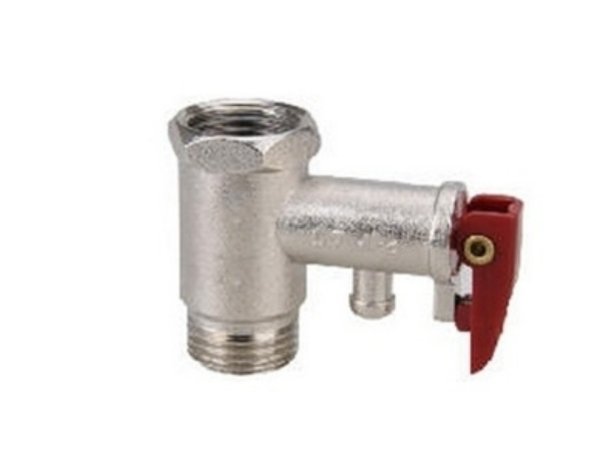

热水器减压阀

阀门坏了要排净桶中的水,及时更换。

这个图例是中的什么阀门

这个确实是人防防爆波阀门的图例


但是这个设计已经发不正确了!!

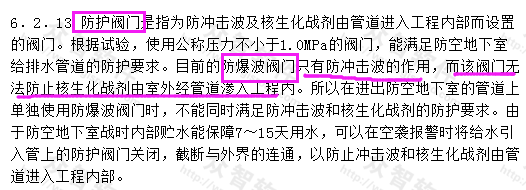

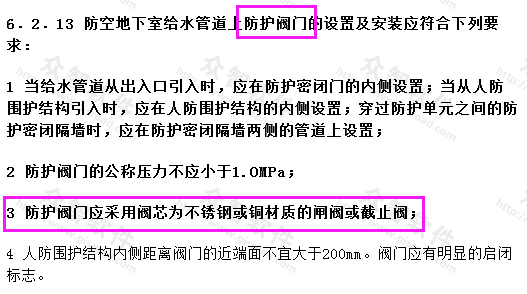

根据现行《人民防空地下室设计规范》(GB 50038—2005)第6.2.13规定,所有穿人防顶板、侧壁以及防护单元之间的隔墙的给排水管、消防管需在人防内侧设铜芯闸阀(Pn≥1.0MPa)及防密套管,而不仅仅是防爆波阀。



请问cad图例中这个是什么阀门

由图中“M”确定是电动阀无疑,看图例像是截止阀或者闸阀,综合分析应该是电动闸阀
