CAD这种情况怎么办？倒PDF出来标注直接模糊

cad转换成pdf看不清怎么解决

　　大家知道CAD转换成PDF有时候不清晰，这时候我们可以在设置里面调节一下。那么大家知道怎么解决吗?下面是我整理的提高清晰度的 方法 ，希望能给大家解答。

　　提高cad转换成pdf清晰度的方法一

　　先用AutoCAD打开需要转换的CAD文件。

　　依次点击【文件】-【打印】，或直接按Ctrl+P快捷键启动打印对话框。

　　弹出打印对话框后，首先点击【打印机/绘图仪】名称旁边的下拉键，此处选择之前安装doPDF。

　　之后选择输出PDF文件的纸张大小，一般选择A3，后续如果输出的PDF文件清晰度不够，此处可以选择稍微大一点的A2、A1甚至A0纸张。

　　之后再选择打印范围，一般选择【窗口】，即通过鼠标选择打印区域。点击【窗口】同时，页面即回到绘图界面，此时通过鼠标选择需要打印的区域。

　　在【打印偏移】中选择【居中打印】，即图纸将按照左右上下均居中方式来打印输出。在【打印比例】中选择【布满图纸】，即打印输出的图纸将布满整个之前第5步中选择的A3纸张(另外，如选择1:1打印，则图纸将按照1:1打印输出)。

　　在【打印样式】中如选择【monochrome】，同时下方【着色打印】选择的【按显示】，则打印出来的图纸中所有内容颜色全为黑色。

　　如果【打印样式】中选择【Acad】，同时下方【着色打印】选择的【按显示】，则打印出来的图纸中内容颜色将与cad文件中颜色一致。

　　此处根据跟人喜爱或者图纸清晰度而定，一般选择【monochrome】。

　　设置完成，点击打印对话框下方的【确定】。

　　之后弹出保存路径对话框，点击【浏览】选择需要保存的目录，之后点击【确定】开始输出。

　　一般较小的文件稍等几秒钟(视文件大小，文件越大输出所需的时间越长)后文件即输出好，输出好后AutoCAD右下角会出现一个小提示【完成打印和发布作业】。之后打开PDF文件，检查其清晰度是否足够，若不够则重复第5步之后的步骤。

　　提高cad转换成pdf清晰度的方法二

　　1、打开CAD文件，调整好你要出图的部分，比如边框，比例尺等，本文以A4纸比例出图讲解。

　　2、点击“打印机”图标或者执行Ctrl+P命令，调出打印选项框

　　3、打印机名称选“pdffactory pro”

　　4、我图纸尺寸选“A4”，各位根据用途自行确定。

　　5、打印范围选“窗口”，然后选中图纸框。

　　在左上角点一下，右下角点一下，ok，选中图纸

　　6、勾选“居中打印”—点击“确定”

　　7、显示 paffactory 正在打印的界面

　　8、弹出pdf虚拟打印机选项框，选择“保存”

　　9、选择保存位置，一般桌面就可以，改名称

　　10、好了，完成。　　

cad转换成PDF以后标注就变得虚是怎么回事？

标注时，“当前图层”如果是“虚线”样式，就是直接打印，也会出现这种“虚”的情况。

解决办法：用“快速选择”把标注全部选中后，点“图层”下拉列表，选择适当的图层（实线类，线粗在0.13~0.18之间）

在线转换最简单的方法自然就是直接在【风云CAD转换器】进行转换。

1.首先在浏览器上打开这一平台，在功能区中找到我们需要的CAD转PDF功能。

2.然后在转换页面中添加自己需要转换的CAD文件。

3.并在下方的自定义区域根据自己的需要进行设置。

4.完成后选择“开始转换”即可。

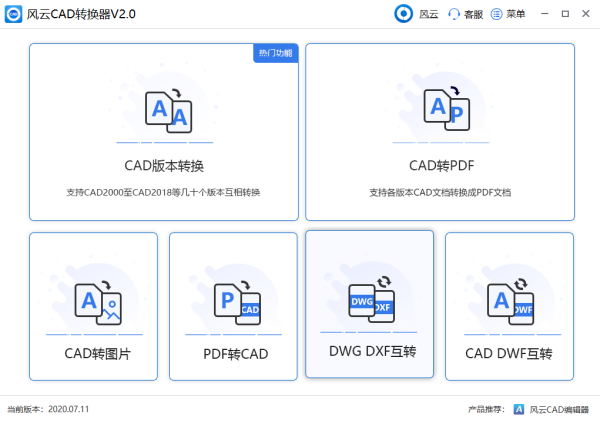

风云CAD转换器是一款CAD版本转换工具，支持CAD转PDF，CAD转图片，PDF转CAD，DWG DXF互转、CAD转DWF等CAD转换功能，CAD格式与办公软件格式互转，CAD多种版本互相转换DXF与DWG互相转换，可进行批量操作。它的链接是：风云CAD转换器。

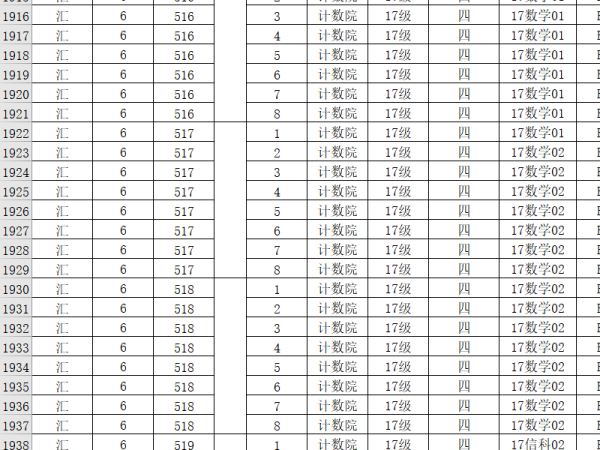

嵌有EXCEL的CAD文件转成PDF后打印出来的 表格处非常模糊，根本看不清楚，请问有何妥当又简单的方法能解决

1、首先我们先在电脑上安装需要的CAD软件。

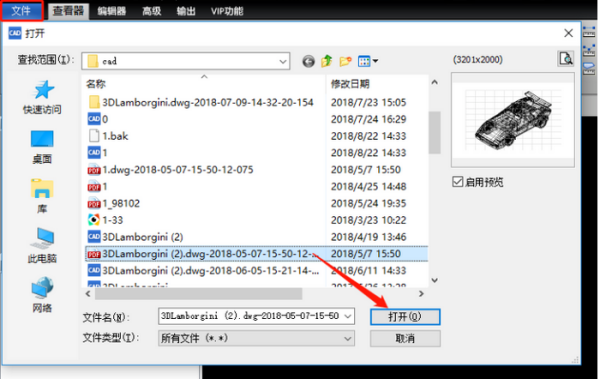

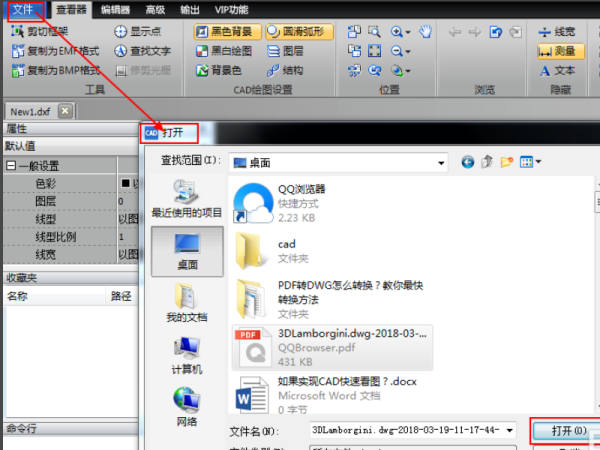

2、操作运行软件，点击界面上方“文件”按钮，再点击“打开”按钮，在弹出的窗口里面找到需要操作图纸文件,点击“打开”。如下图：

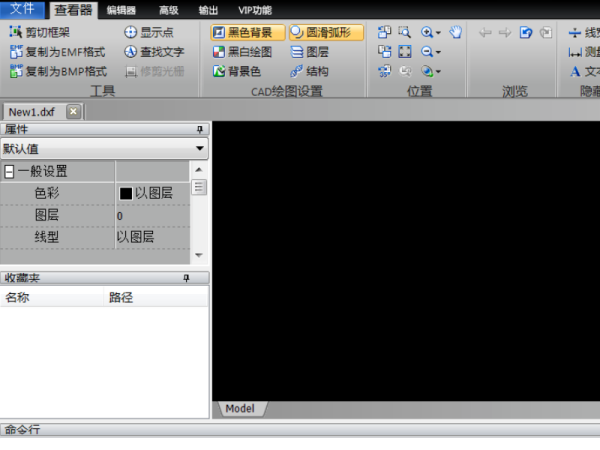

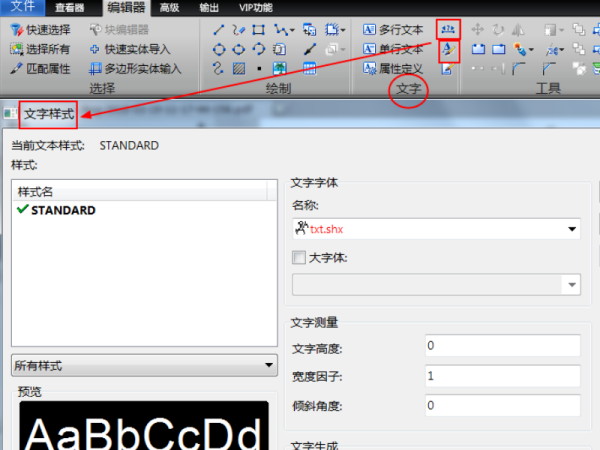

3、点击软件界面上，会出现很多功能操作图标，我们选择“文字”功能，可以用里面的“单行文本”、“多行文本”、“属性定义”进行操作。点击“文字样式”，可以添加和删除文字样式。如下图：

4、上述操作完成后，点击“保存”就可以了。此时已经不模糊了。如下图：

可以CAD转换PDF格式的时候，文字模糊不显示怎么办

方法一：文字样式，重新修复文字

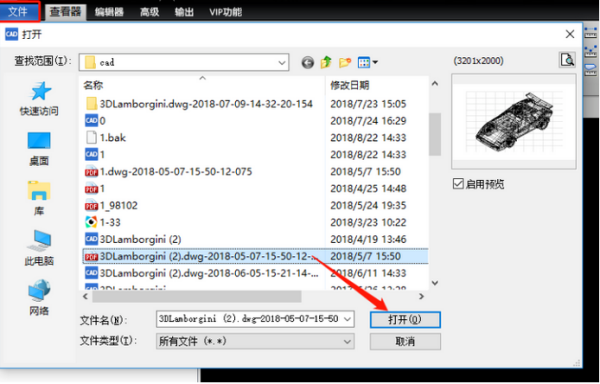

1.运行xunjieCAD编辑器标准版软件，直接点击菜单栏“文件”-“打开”按钮，在弹出的窗口里面找到已经转换完成的PDF格式图纸文件,点击“打开”。

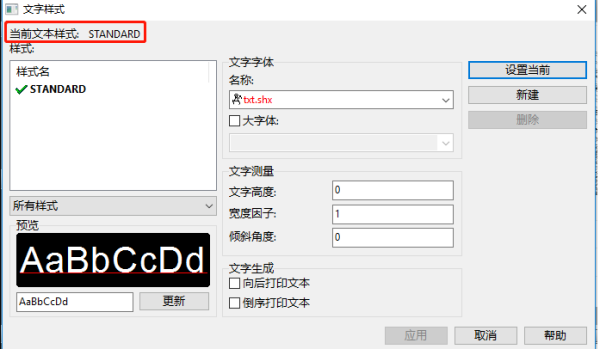

2.点击软件菜单栏上的“编辑器”按钮，会出现很多功能操作图标，我们选择“文字”功能，可以用里面的“单行文本”、“多行文本”、“属性定义”进行操作。点击“文字样式”，可以添加和删除文字样式。

3.利用文字样式，使用“单行文本”、“多行文本”等文本操作，重新编辑修复PDF图纸上的文字。
4.操作完成后，点击“保存”按钮，就可以保存好已经修复好的PDF图纸文件了。
方法二：打印机操作，打印样式表设置
1.与上一个的解决方法一样，首先我们需要打开已经转换完成的PDF格式图纸文件。

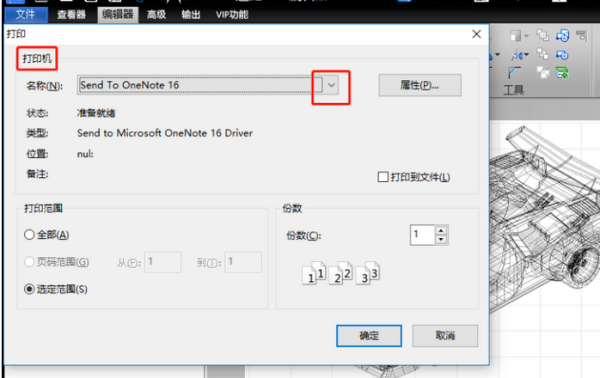

2.然后点击软件界面上方的“打印”按钮，会有打印弹窗弹出。

3.在“打印”弹窗中，我们选择打印机名称为“dwg to pdf.pc3”,点击右侧“属性”，再点击“自定义特征”。
4.若是字体粗细问题，则可以在“打印样式表”里将文字的颜色设成打印成粗线，打印成PDF文件。同时设置“全部捕获”并勾选“作为几何图形”。
5.操作完成后，点击“保存”按钮，就可以保存好已经修复好的PDF图纸文件了。
方法三：批处理，再次重新转换
1.运行xunjieCAD编辑器标准版软件，先点击界面左上角的“文件”按钮，之后点击下面的“批处理”进入“批处理”的弹窗页面。

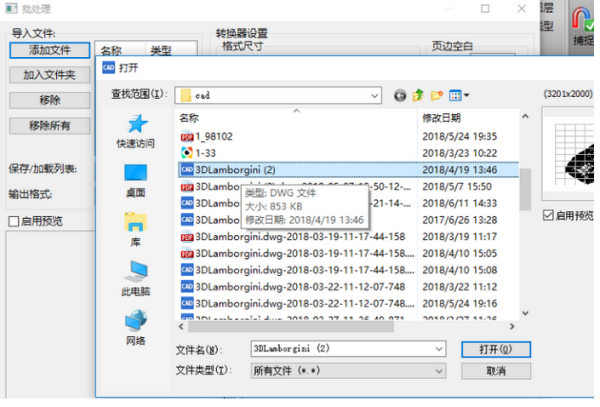

2.在“批处理”界面，点击 “添加文件”，进入“打开”弹窗，在弹窗中找到需要转换格式处理的CAD图纸文件，再点击“打开”按钮。

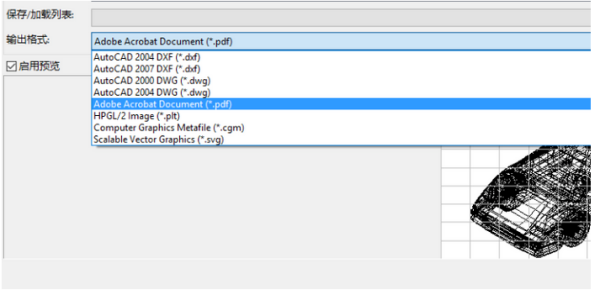

3.然后在“批处理”界面中“输出格式”栏选择好PDF格式。

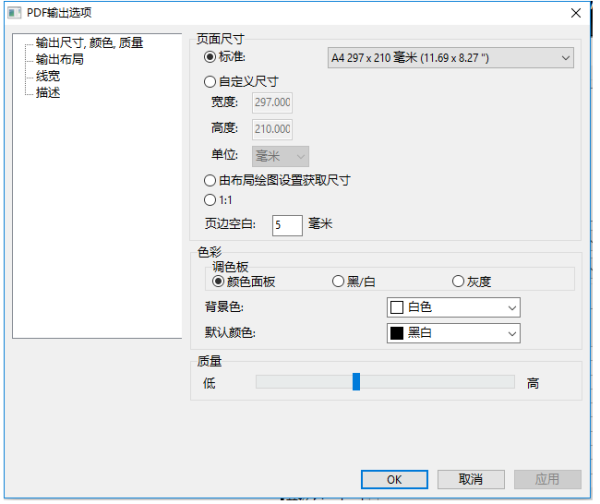

4.同时在“批处理”界面中，可以点击右侧“自定义”按钮，在弹出的“PDF输出选项”弹窗中，对需要输出的PDF文件进行更加精准地编辑设置。

5.在“输出目录”右侧的“浏览”框里选择好保存PDF图纸的路径。接着点击“开始”按钮，对该CAD图纸文件进行转换成PDF格式操作就完成了。而且PDF图纸文字会清晰的显示出来。

CAD转PDF格式后显示的文字很模糊是什么原因？

这一原因就是转换的分辨率没有设置好。例如常见的JPG格式，分辨率越高，图纸内容就越是清晰，反之就会越来越模糊。 我们可以使用迅捷CAD转换器尝试转换一下： 一、添加图纸 ①双击打开迅捷CAD转换器，进入操作界面。 ②在软件的转换栏选择【CAD转PDF】。 ③将需要进行转换的CAD图纸添加进入转换页面即 可，或点 击添加文件按钮，将弹出的打开弹框中选择图纸来进行添加。 ④这时我们的需要的CAD图纸就已经成功的添加进入转换页面了。 二、修改分辨率 ①在转换页面中找到【页面大小】选项。 ②在如图所示的选框中，可以根据不同的需求选择合 适的分辨率。需要注意的是，分辨率越高，转换后的图纸体积就越大。如果
