catia草图尺寸在草图中间移不出来

软件 2023-07-20

catia未完全约束的草图为什么不能移动

你用的R2015么？

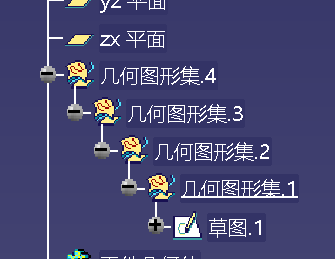

我感觉应该是软件的bug，几何图形集套的层数太深了。

像酱紫，就拖不动了。

解决办法啊，我暂时还不知道，只能把草图拖到第二层目录级别下面了，应该是第三层或者第四次目录下面就不能拖动了。。。

catia v5r20尺寸约束时草图怎么移动了，求大虾赐教

这个问题很模糊，最好有图。我大概理解为你约束的两个对象分别在不同的part，这种情况下草图位置有可能改变

catia 画草图时中间图标不见了，画不了图，为什么呀

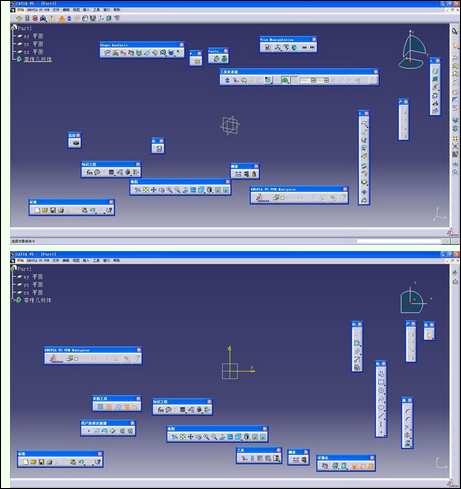

在任意工具条上右击，看看你的草图（skecher）工具条是否已经勾选，如果勾选了还是没有看到出现在屏幕上的可见位置，说明该工具条隐藏在其他工具条的背后了，对着工具条上的一道横杠（一）按住鼠标左键，拉到屏幕中间，直到你找到你想要的工具条为止.

CATIA草图问题

1.画草图的时候，首先要确定自己的草图在空间和几何上是否都已经约束好了。 2.一般当草图完全约束时，草图是无法拖拽，而且线条会显示为绿色。 3.当肉眼分辨不清是否完全约束，可以借助草图分析工具。 4.当使用草图分析工具的时候，只要注意那个位置是Under-Constrained就可以了，那个没约束全的地方的节点肯定是有同心圆标志的。也就是说你那里约束的还不够，缺东西。 5.最好不要把草图固定用在有详细尺寸的草图上，这样如果以后有变更更改起来不方便，而且容易出错。
