CAD 快速将圆弧变折线LSP代码

软件 2023-07-24

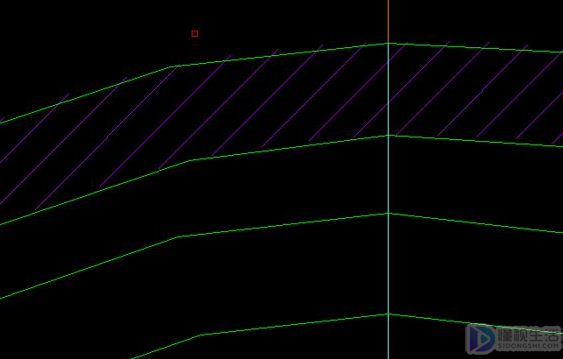

cad圆弧变成折线了怎么办

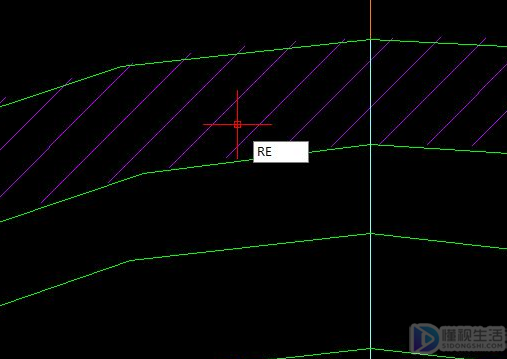

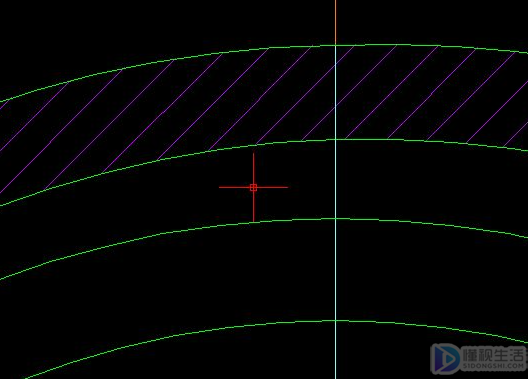

在cad里圆弧如果变成折线,输入命令RE即可恢复,具体操作如下:
1、在电脑里打开CAD软件,打开需要修改的图纸。


2、打开键盘的大写,然后输入命令RE,按下回车键后即可恢复。



接下来就来为大家介绍了cad圆弧变成折线了怎么办,希望对大家有所帮助。
本文章基于Dell灵越5000品牌、Windows10系统、ComputerAidedDesign2020版本撰写的。

cad中弧线怎么变成折线?

CAD里直接用圆弧命令或圆命令做的圆弧是无法直接变成折线的。最容易理解的办法是:用多边形命令做一个与圆或圆弧同心切内接于圆或圆弧的多边形,这个多边形本身就是多段线折线。

CAD明明绘制的是圆弧怎么变成了折线?

因为绘制的步骤不正确。

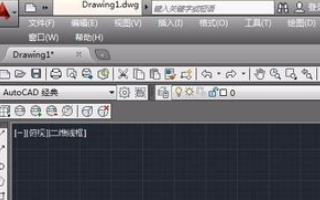

1、先将CAD打开,进入到绘图界面

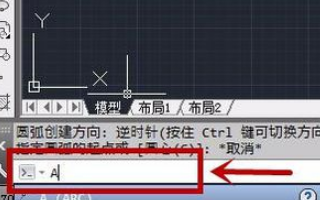

2、我们点击工具栏中的圆弧工具,或者在命令中输入A,再按下回车按键,即可调用出画圆弧工具

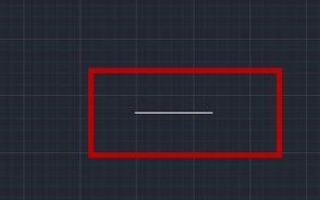

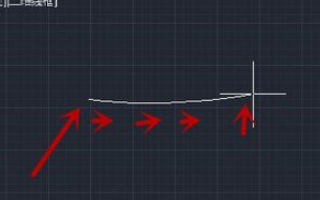

3、我们先指定圆弧的起点,之后在画出第二个点,即可看到圆弧出现啦

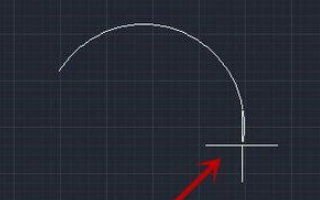

4、之后我们拖动鼠标,在合适的位置画出第三个点,即可将圆弧画出来

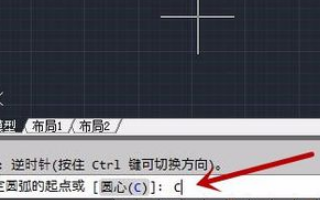

5、我们可以进入到画圆弧命令,之后输入C先指定圆心

6、之后我们在指定圆弧的起点,即可出现一个半径,我们拖动鼠标的时候可以看到圆弧

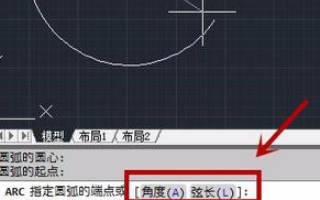

7、之后我们可以通过指定角度和弧长即可将圆弧画出来,我们输入命令按回车,将角度的数值和长度的数值输入,圆弧就会出来

cad如何把圆转换多段线

cad把圆转换多段线步骤如下:

1、先下载好FastDWG软件,并且安装好这个FastDWG软件,打开AutoCAD。

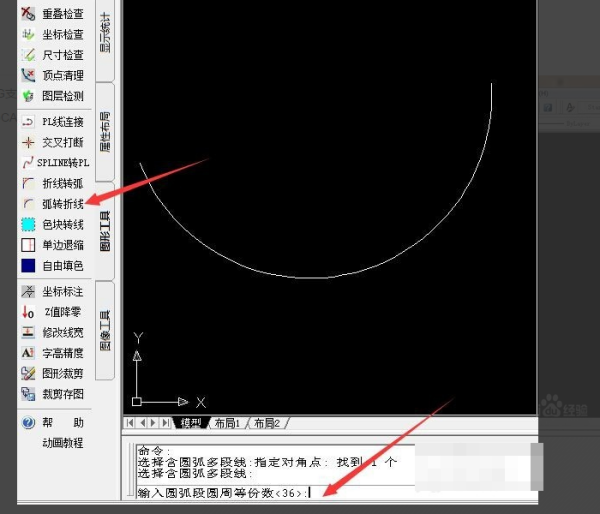

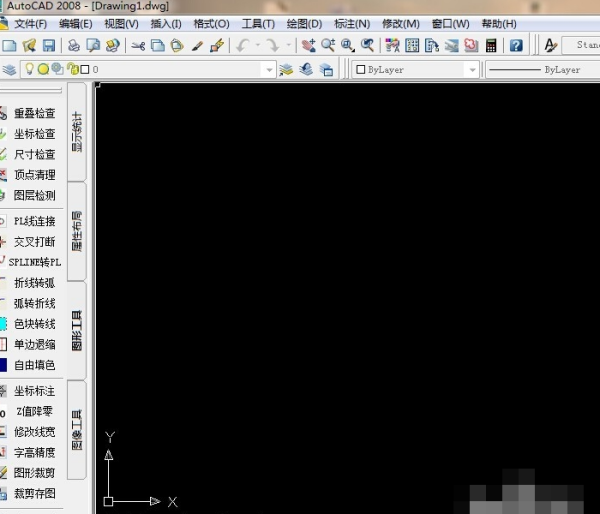

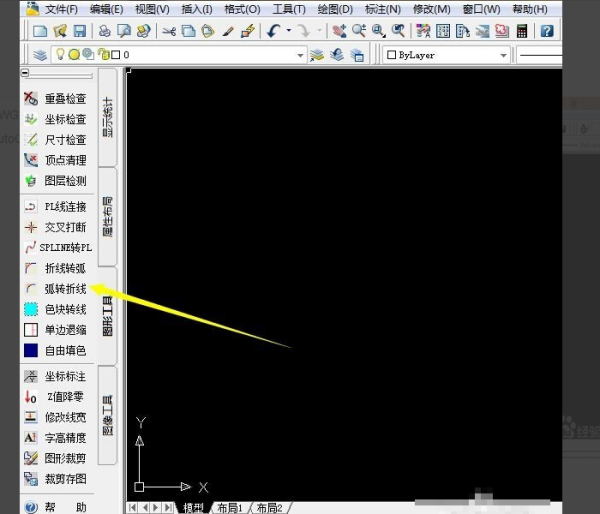

2、鼠标点击“图形工具”面板,再找到“弧转折线”菜单。

3、鼠标点击“弧转折线”菜单,再根据命令行提示,选择需要转换的含圆弧多段线,再在命令行提示:输入圆弧段圆周等份数<36>,直接回车。

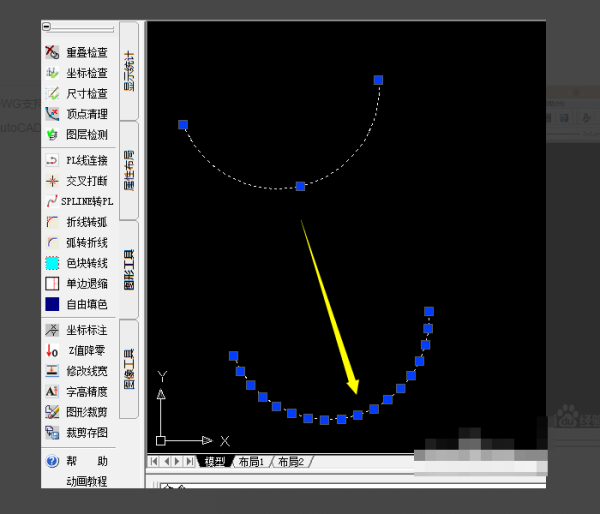

4、转换成功的圆弧就是多段线了。

怎样将CAD里的圆弧转换成曲线?

在CAD中,如要将圆弧转变成曲线,需要先将圆弧转变成多段线,再转化成样条曲线才行。

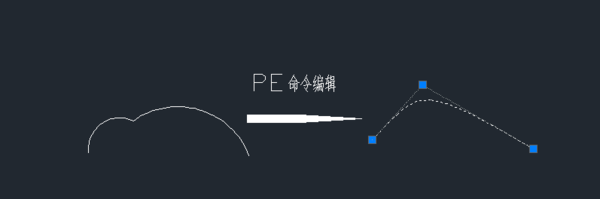

用到的主要命令就是PE多段线编辑功能,下面举例说明,将如图所示的圆弧转化成一根样条曲线。
执行PE命令——》命令栏提示:选择多段线或
[多条(M)]:此时选择多条M,选中图中的两个圆弧线——》命令栏提示:是否将直线、圆弧和样条曲线转换为多段线?[是(Y)/否(N)]?
,这里直接”回车“默认将圆弧转化成多段线——》命令栏提示:输入选项
[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:,这里直输入”J“回车,就可以将两个圆弧合并成一个多段线——》命令栏提示:输入选项
[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:,这里直输入”S回车,就可以将圆弧多段线转化成一个样条曲线。
其实在CAD实际设计之中,我们是可以直接用样条曲线命令SPL绘制曲线的,一般很少进行这么繁琐的操作。
