INVENTOR20三维中半剖如何实现部分不剖

软件 2023-07-30

inventor中的半剖视图怎么做

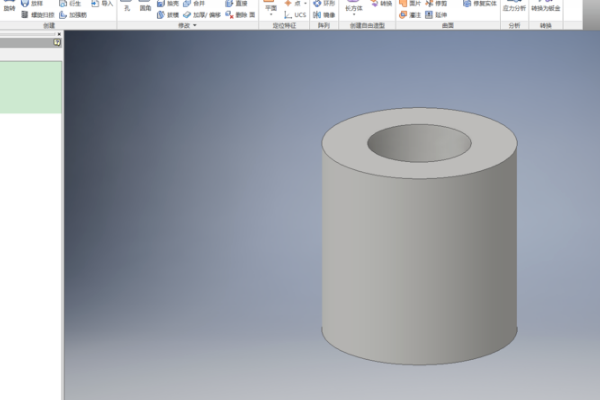

1、首先，以一个简单的环柱体为例进行讲解，如图所示。

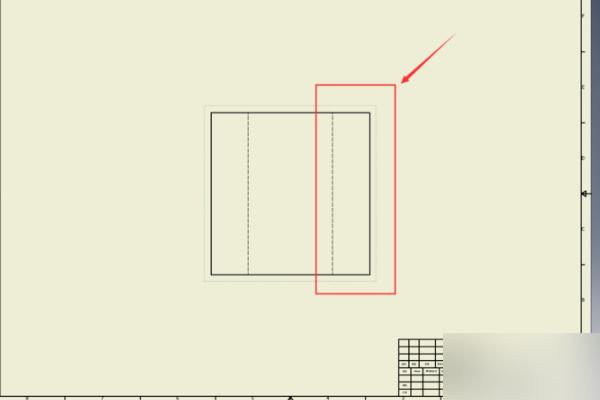

2、创建一个工程视图，并加载相关的基础视图，得到如图所示的视图，红框区域未出现想要的剖视图。

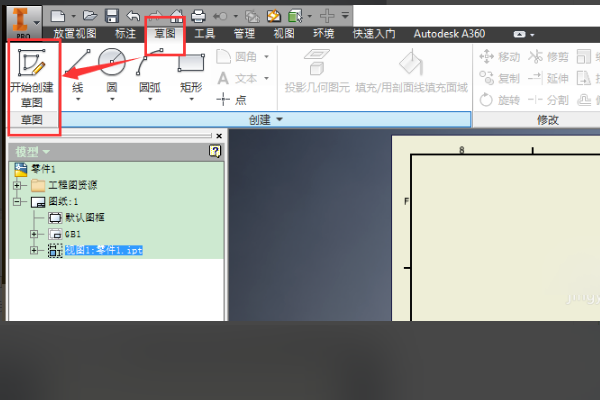

3、此时画一个长方形。点击最上侧的草图，在点击创建草图。

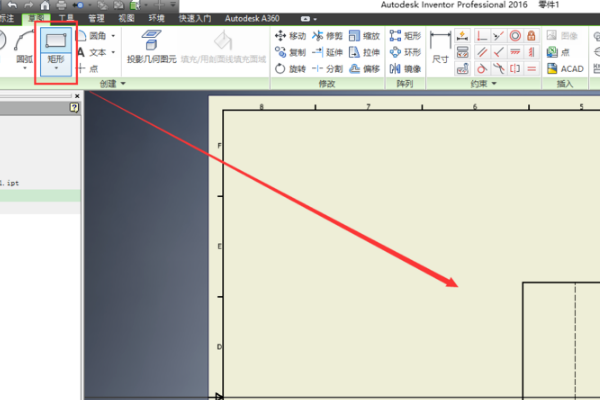

4、完成上部操作后，点击相应的绘图工具，绘制想要的剖面图区域，在此例中为矩形。

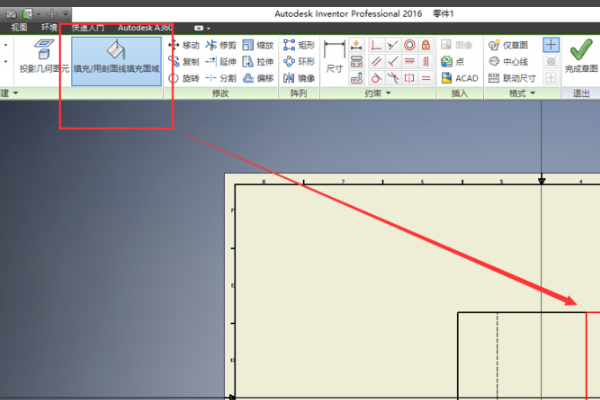

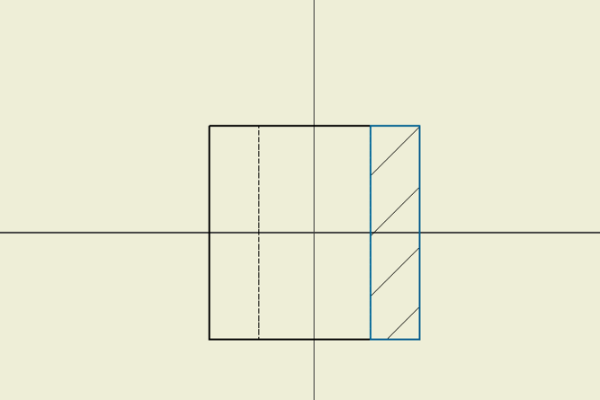

5、绘制好如图所示的矩形，并点击上侧的“填充/用剖面线填充面域”命令。

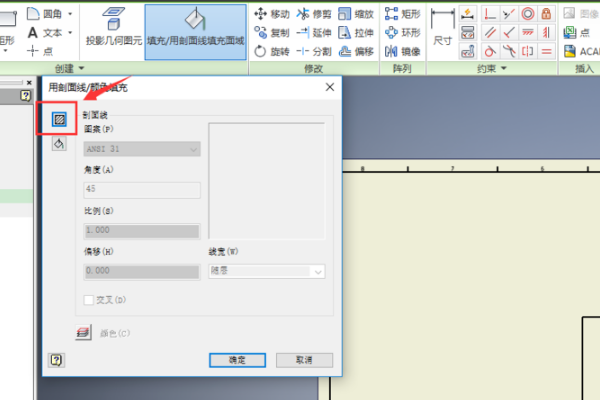

6、点击下图中红框内的图标选择想要的剖面线，并设置相应的剖面线参数。

7、当顺利操作好上面的步骤后，点击确定即可。

inventor 三维轴不剖

很遗憾的告诉你，指导inventor2010这个版本，仍然做不到这一点。我这问题我曾经在2010年3月问过inventor技术支持，他们的回答是：在实体中，如果标准件无法剖切，可以通过更改文档设置来达到目的，但是如果想不剖某个零件，是做不到的。其实这种情况又是我们经常需要的有个办法也许能做到，就是麻烦点：在部件中先不要放轴，选“机加工”，建立草图切去你想切得那1/4部分，然后退出，把轴放里面。。。。你试试看行不行吧。

UG装配图中怎么剖切装配图，而且有个别零件不需剖切的时候该怎么操作？

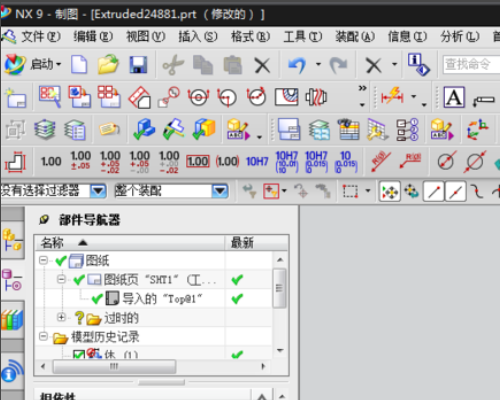

1、打开一个工程图。

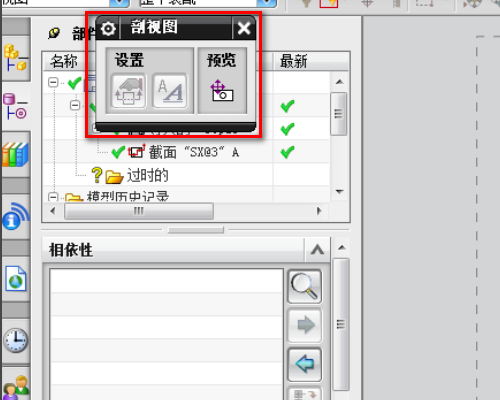

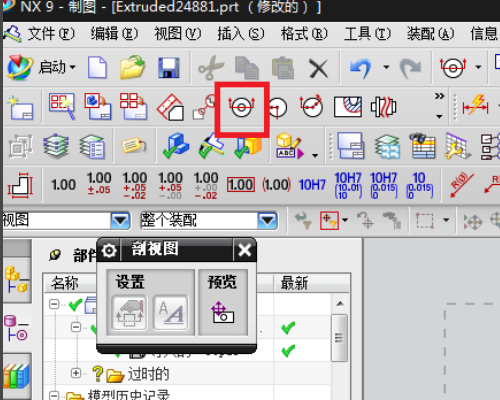

2、选剖视图命令。

3、选择要图的视图-剖的位置。

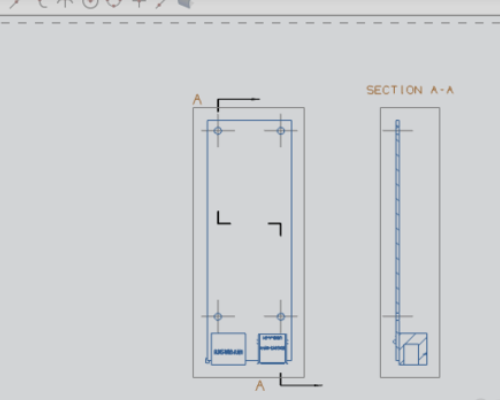

4、放置视图，即可得到一个剖视图。

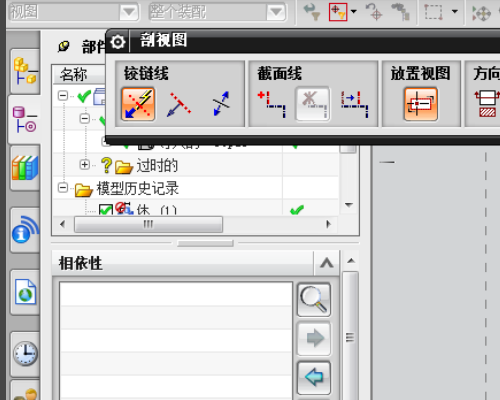

5、双击剖视图符号，弹出一个对话框。

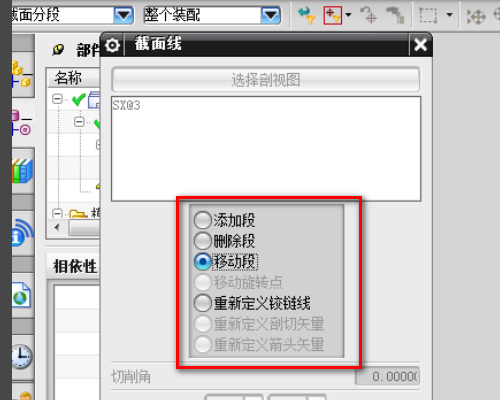

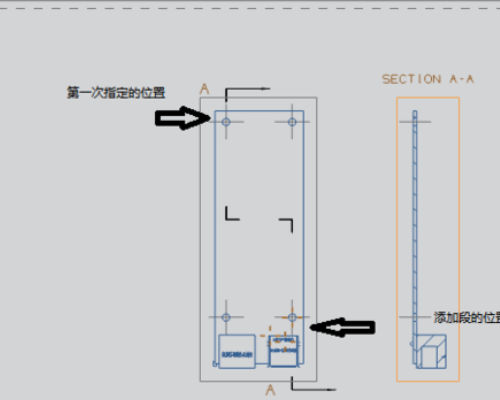

6、选择添加段，在视图中选择添加段的位置。

7、在最开始做剖视图时，选择一个剖视位置后也可以直接添加段，直接作出阶梯剖。

注意事项：

NX 具有高性能的机械设计和制图功能，为制造设计提供了高性能和灵活性，以满足客户设计任何复杂产品的需要。 NX 优于通用的设计工具，具有专业的管路和线路设计系统、钣金模块、专用塑料件设计模块和其他行业设计所需的专业应用程序。

Inventor 2010中，主视图的半剖视图如何生成？？

有两种方法：一、用局部剖视图做成全剖的，这个比较简单。二、用陈老的方法，另建一个废图纸，做一个主视图，再做一个全剖图，主视图放在废图纸里，有用的全剖放在另一个图纸里。

inventor中怎么隐藏剖切线

隐藏剖切线的方法有很多种，包括使用隐藏剖切线工具、使用对象模式、使用视图模式和使用偏移模式等。 1.使用隐藏剖切线工具：可以使用AutoCAD中的隐藏剖切线工具，这个工具可以将指定的剖切线隐藏起来，不影响其他剖切线的显示。 2.使用对象模式：可以将需要隐藏的剖切线放置在一个不同的对象中，这样，当需要隐藏的剖切线不可见时，就可以隐藏这个对象。 3.使用视图模式：可以在视图模式中将不需要显示的剖切线隐藏，从而达到隐藏剖切线的目的。 4.使用偏移模式：可以将不需要显示的剖切线偏移一定的距离，这样就不会影响其他的剖切线。
