CAD快速看图怎么使用的操作方法

CAD快速看图软件，比如国产CAD软件——浩辰CAD看图王，是一款集看图与制图为一体的CAD看图软件，今天给CAD制图初学入门小伙伴详细讲解下CAD看图软件在看图的同时，也可以简单绘图，因为其具有一定的编辑功能。

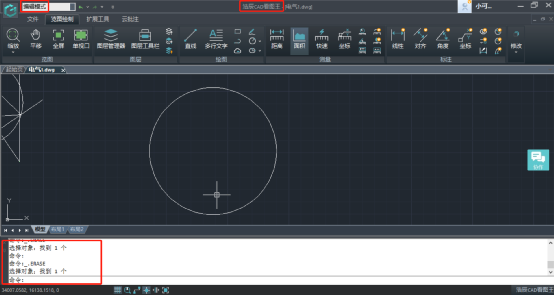

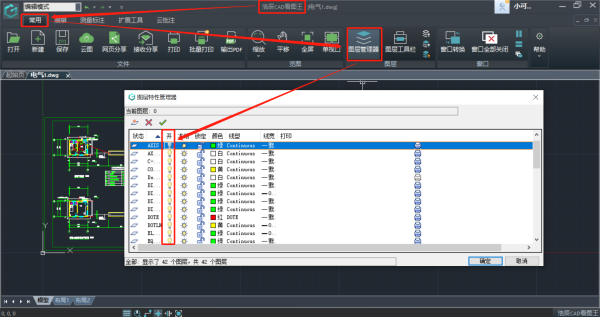

1、 CAD图层

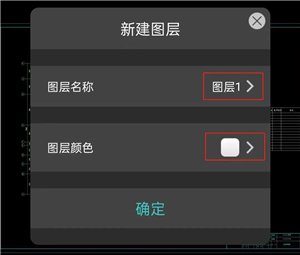

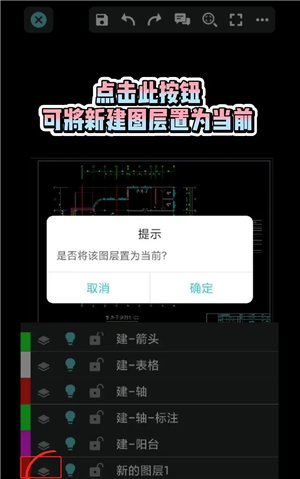

浩辰CAD看图王电脑版的编辑模式下可以对CAD图层进行操作，普通的CAD看图软件只能进行图层的打开和关闭，浩辰CAD看图王电脑版的编辑模式下可以对CAD图层进行新建删除，还能对图层中的线型以及线宽进行设置。

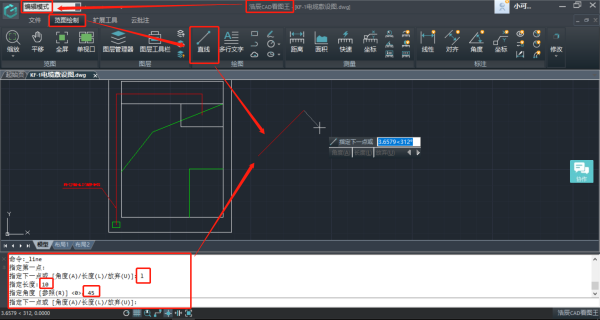

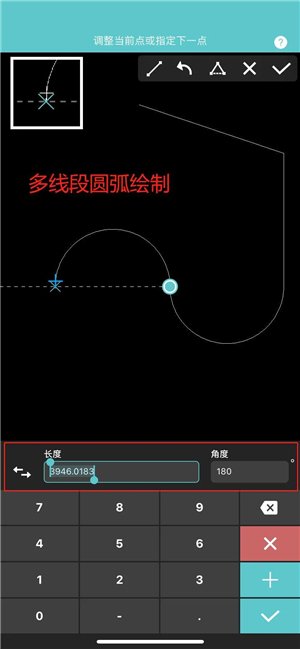

2、 CAD绘图

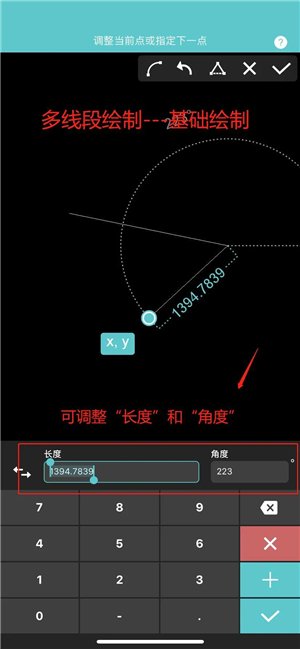

浩辰CAD看图王电脑版编辑模式下有常用的CAD绘图工具，比如：直线、多段线、矩形、圆、椭圆、手绘线、云线以及多行文字等。

3、 CAD标注

当我们绘制好CAD图形的时候，是需要对图形的尺寸进行标注的，浩辰CAD看图王电脑版编辑模式中有很多的CAD标注方式，如：线性标注、对齐标注、角度标注、坐标标注、弧长标注、直径标注等等。

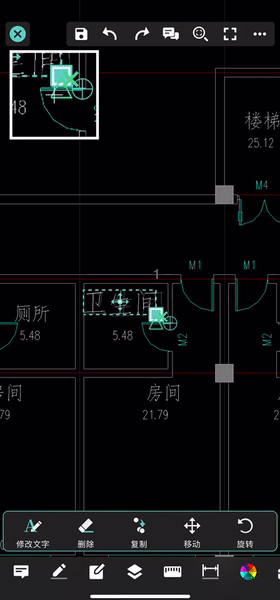

4、 CAD修改功能

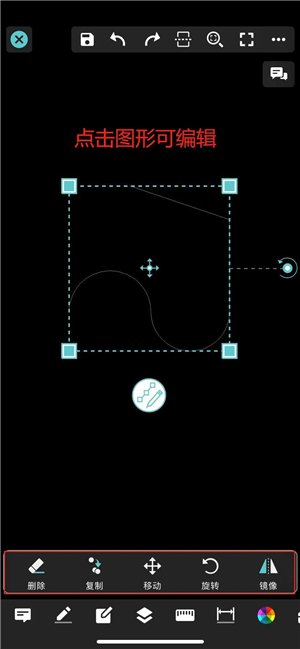

说到CAD绘图，肯定少不了需要进行CAD修改，在浩辰CAD看图王电脑版中我们可以对CAD图形进行分解、删除、移动、旋转、复制等操作。

除了以上给CAD制图初学入门小伙伴介绍的CAD看图软件——浩辰CAD看图王的一些绘图功能外，还有新建表格、编辑表格、选取管理、PDF转CAD、天正转换等诸多功能，大家可以自己体验哦！

CAD快速看图怎么使用

CAD快速看图是一款由广联达开发的CAD看图软件，拥有PC、Android、iOS等多种版本，功能也非常的多，比如可以对图纸进行查看、标记、测距等，当然CAD快速看图所拥有的功能远远不止如此。下面，我们就一起往下看看CAD快速看图所有功能介绍。
CAD快速看图功能介绍
一、工具栏介绍（蓝色按钮是普通功能，金色按钮是会员功能）
用CAD快速看图打开一张图纸后，会激活所有工具栏的功能，如下：
打开：可以打开一张dwg或dxf格式的图纸。
最近打开：保留20张最近打开过的图纸，方便在此打开。
快看云盘：打开快看云盘，可以创建项目、上传图纸。可以在不同电脑、手机之间同步图纸和标注，也可以向同事同步图纸和标注。方便协同工作。
窗口--全图：可以自动转到图纸显示区域，找不到图纸显示区域时可以点击。
窗口--缩放：可以框选需要放大显示的区域。
图层管理：打开图层列表，可以关闭或开启图层，可以显示指定的图层，可以关闭指定的图层。重新打开图纸时，会充值图层状态。
撤销、回复：回到上一次操作状态、回到下一次操作状态。
会员：弹出会员功能列表（后续会详细介绍）。

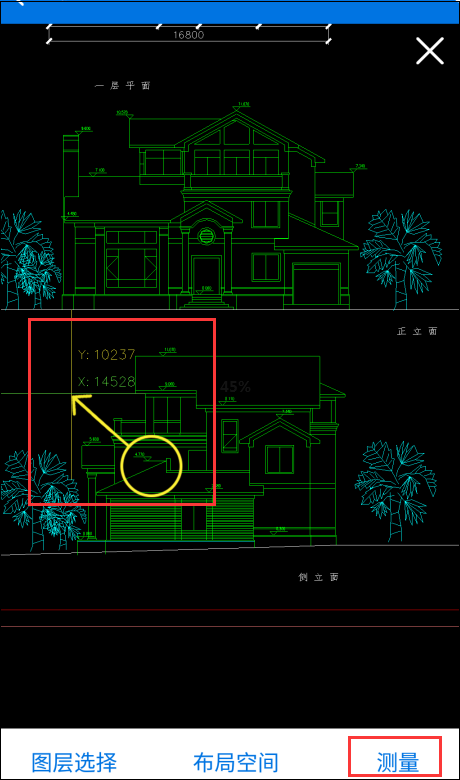

测量：打开测量菜单，方便使用各种测量功能。
图纸对比：将打开的2张图纸进行差异对比，并用不同的颜色提示具体差异。

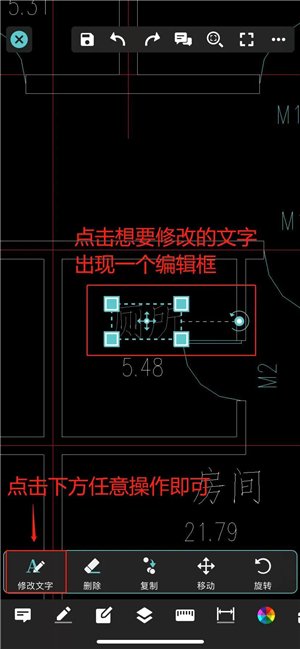

编辑助手：可以修改图纸文字、添加文字、复制、移动、删除图元、增加捕捉、画直线、图层支持锁定/解锁，图层开关、炸开图块、显示内嵌的图片、表格pdf、保存图纸。
图形识别：在图纸中识别一类型形状大小相同的构件，可自动过滤排除包含在已识别图形中的图形。俗称数个数。
文字：点击后，写文字，再放置文字位置。可以写单行文字和多行文字。
画直线：点击后，可以在图纸上画直线。画的直线可以测量长度，画的直线如果围成闭合图形，也可以测量面积。画的直线可以和图纸原线条相交并产生交点，交点可以在以后的测量中捕捉。
任意线：点击后，可以在图纸上任意位置，标注任意形状的标注。
删除：可以选择删除单个标注或全部标注（不能删除图纸原有的任何元素）。
隐藏标注：点击隐藏图纸上所有做的标注，再次点击显示所有标注。
标注设置：可以设置标注的颜色、大小。对以后做的标注产生影响。
比例：点击后，选择图纸上已知长度的线段来设定测量比例。一般用在布局测量和大样图测量中。当前测量比例会显示在图纸下方的状态栏。
文字查找：可以查找图纸中的文字、数字、字母，并显示出数量和位置。包含全图查找、局部查找、模糊查找、精确查找、查找结果导出excel。
屏幕旋转：可以调整图纸显示的方向和角度。
打印：可以打印图纸。纯黑打印、框选打印、打印设置。
账号：显示登录的账号及VIP状态。进入个人中心、申请离线VIP等。
客服：包含问答社区和qq人工服务。
风格：选择工具栏显示的样式。可以隐藏或显示工具栏的文字。
资料：点击打开“建工资料“网页。方便寻找相关资讯、资料。
二、VIP按钮介绍
登录账号，并购买VIP后，打开一张图纸，会激活所有功能，点击VIP按钮，可以看到如下列表：
提取文字：框选提取图纸上的文字、数字、字母等。鼠标左键框选完整的一句话或一段话。一次提取有字数上限，如果内容较多，可以多次提取。布局中的内容如果提取不到，可以去模型中提取。注：一些文字看上去是文字，但是属性是多段线的，是无法提取的。
提取表格：框选提取图纸上的表格，并自动导入excel。鼠标左键框选完整的表格外边线来提取表格。布局中的表格如果提取不到，可以去模型中提取，测量结果也可以导出到excel中。注：一些表格中的文字属性是多段线的，是无法提取的。
弧长：鼠标左键点击弧线来测量其长度。如果是弧线，鼠标放存卜劝会显示为白色小方块，如果是多段线，鼠标不会显示为白色小方块。
点到直线的距离：鼠标左键选择一个点，再选择一条线，可以测量该点到直线的垂直距离。
连续测量（L）：鼠标左键选取直线或者弧线来连续测量其长度，鼠标右键结束测量，再点鼠标左键放置测量结果的位置。注：遇到直线点击直线的端点，遇到弧线点击弧线本身。
修改单个标注属性：点击后，选择已经做好的标注，可以设置其颜色、文字大小等。
查看分段长度：点击之后，鼠标左键选取一个连续测量的标注结果，可以看到此连续测量的分段长度。
外部参照管理：查看该图纸的外部参照，并且可以绑定参照图纸并另存，也可以更改参照的路径。
面积（含弧线）：鼠标左键选取直线或者弧线，完成一个闭合图形来测量其面积，再次点击鼠标左键放置测量结果的位置。
计算侧面积：测量完面积后，可以计算侧面积。
面积偏移：测量完面积后，可以进行外扩或者内缩。
测量圆：可以测量圆形的面积、周长、半径。鼠标左键选择圆形，再次点击左键放置测量结果的位置。
测量角度：可以选择2条直线，并快速测量出其夹角。
CAD图显示灰色：点击之后，当前图纸会灰色显示，标注会高亮显示，方便寻找、查看标注位置。
天正图纸转换（转t3）：点击后，将当前图纸转成t3格式，并另存（图纸后缀会有“转”字），方便导入其他算量软件中使用。注：如果转t3后导入算量软件显示不全，说明并不是因为天正图纸的原因导致的，请联系相关算量软件的工作人员寻找帮助。如果图纸有外部参照，请先绑定参照并另存后，打开新图纸再转t3。
CAD图纸版本转换：可以将当前图纸转换版本。目前可以转换的版本有：2004/200712010/2013版。
CAD图纸分割导出：可以将当前图纸进行分图。左键框选需要分图的部位，另存即可。注：有外部参照的图纸，请先绑定参照并另存后，打开新图纸进行分图。
布局转模型：可以将布局中的图形转到模型中，方便进行提取文字、提取表格、文字搜索、导入算量软件。布局转出的图形都有比例问题，在测量之前请进行比例调整。
快捷键设置：可以设置大部分功能的快捷键。
三、右键菜单（蓝色按钮是普通功能，金色按钮是会员功能）
打开一张图纸后，在图纸上点击鼠标右键，可以出现右键菜单：
