tl082c在哪个altium designer原件库中?
怎么在altium designer 中添加库文件?

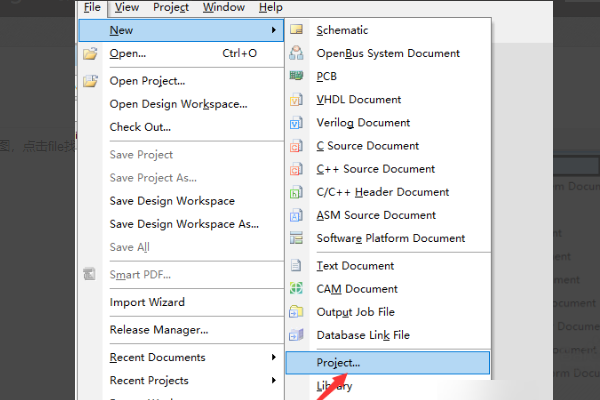

1、首先新建一个项目,点击file,找到project点击。

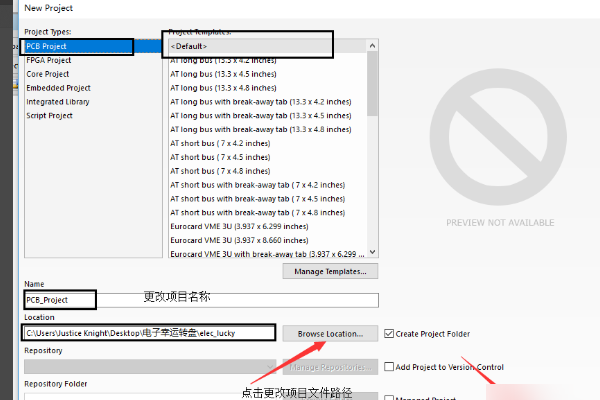

2、选择项目参数,创建新项目。

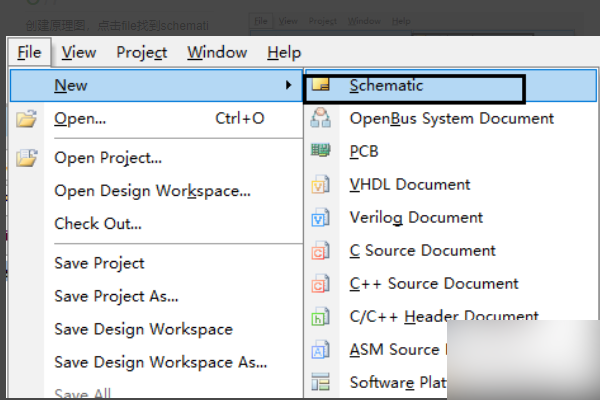

3、创建原理图,点击file找到schematic。
4、Altium designer新建工程与元件库安装点击原理图,在右面有library,点击。

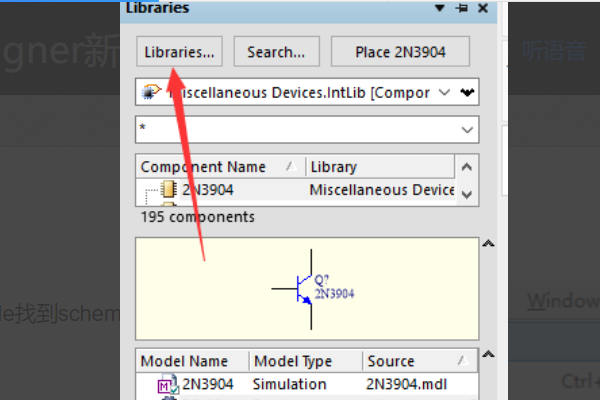

5、在弹出的对话框上点击libraries。

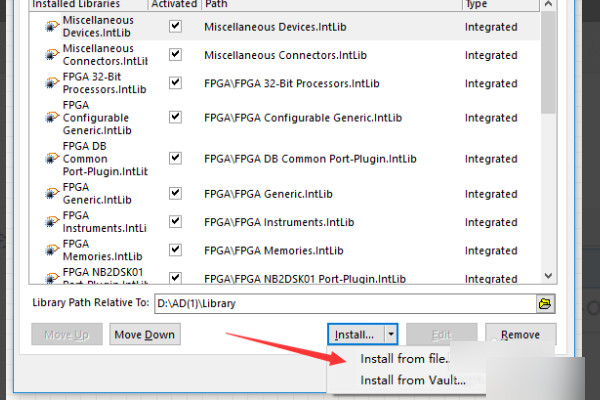

6、点击install from file,从文件夹选择安装的库。
7、找到需要安装的库,点击安装即可。

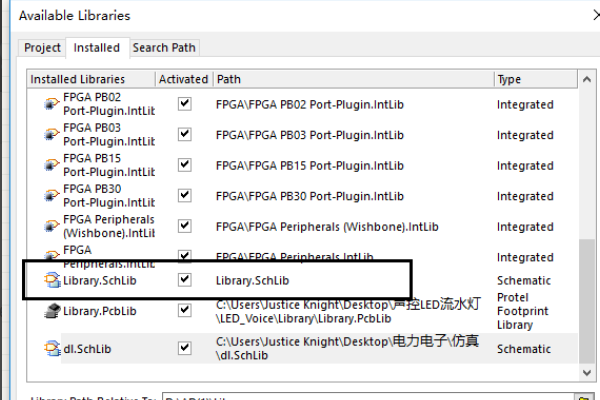

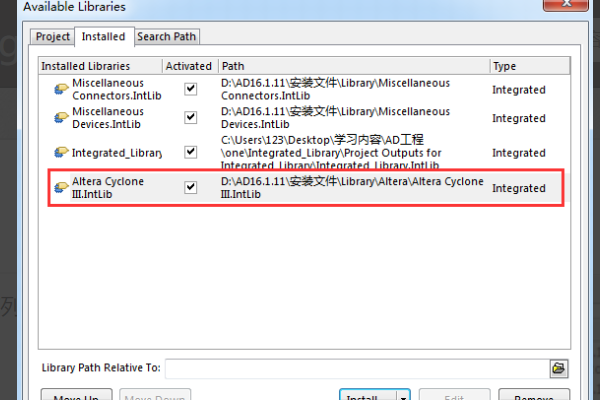

8、安装成功,可在已添加库列表中看到刚刚添加的库文件。
altium designer如何下载元件库?
你可以到altium designer的官网去找,那里有各个公司最新的元件库。altium designer的原件mc34063库和三端稳压器lm7812库在哪里有?

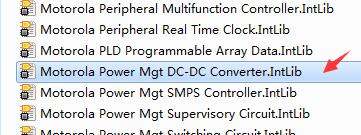

1.mc34063在软件安装目录下的Library》Motorola》Motorola Power Mgt DC-DC Converter.IntLib,如图:
2.lm7812在软件的安装目录下的library没有,提供图参考:
Altium Designer 里面如何找想要的元件啊?
altiumdesigner的库都是按公司的名字分类的。你若要找某一个芯片,直接查查它是哪个公司的芯片,直接把该公司对应的元件库,加入导航栏,就可以顺利找到了。例如这个max232是美信公司的芯片,我截个图你就懂了。一些基本的原件,在这样的2个库了。太麻烦了懂得
求altium designer 74ls原件库和2764芯片库
在Altium designer 安装目录里的library,由于芯片的供应商不同,有几个库都有,

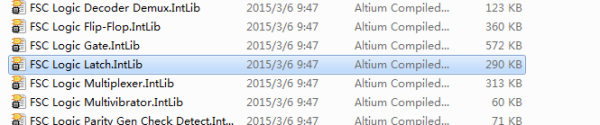

(1)Fairchild Semiconductor: FSC Logic Latch.IntLib 如图:

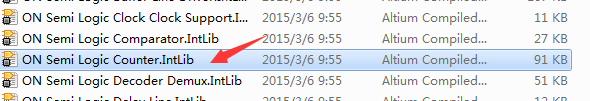

(2)ON Semiconductor: ON Semi Logic Counter.IntLib 如图:

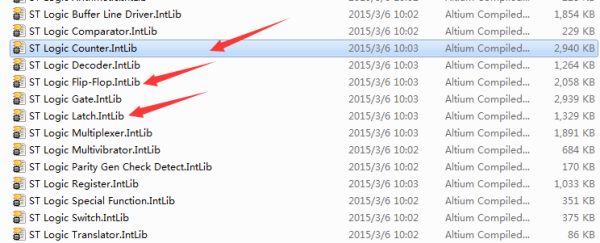

(3)ST Microelectronics: ST Logic Counter.IntLib 40、74系列
ST Logic Flip-Flop.IntLib 74系列4017
ST Logic Latch.IntLib 如图:
