CREO8.0怎么在装配体单独导出某个零部件

软件 2023-09-21

PROE里怎么导出单个零件

解决方案1:
一个由多个零件组装的产品,怎么导出多个单独的零件

解决方案2:
比如说我这里有一个电脑键盘的PROE图面,我想把它导出分解成一个个单独的图面,每一个键都有一个单独的图面,一个外壳的一部分单独的有一个图面

解决方案3:
打开单独的零件导出就可以了啊

补充:Pro/Engineer操作软件是美国参数技术公司(PTC)旗下的CAD/CAM/CAE一体化的三维软件。Pro/Engineer软件以参数化著称,是参数化技术的最早应用者,在目前的三维造型软件领域中占有着重要地位。Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广,是现今主流的CAD/CAM/CAE软件之一,特别是在国内产品设计领域占据重要位置。

Pro/Engineer和WildFire是PTC官方使用的软件名称,但在中国用户所使用的名称中,并存着多个说法,比如ProE、Pro/E、破衣、野火等等都是指Pro/Engineer软件,proe2001、proe2.0、proe3.0、proe4.0、proe5.0、creo1.0\creo2.0等等都是指软件的版本。

proe怎么把组件导成零件

1. proe在组件下怎么导入零件 在PROE的组件下,需要插入新的装配零件,可以按照以下步骤操作: 1. 打开组件,依次选择,插入-组件-装配; 2. 在跳出的对话框中选择需要插入的零件,打开,即可进入装配过程; 3. 定义零件装配中所需要的参照,以及对应的参照类型。 4. 应用并保存,新零件导入完成。 2. 如何将PROE对整个组件的修改应用到零件 在组件中,是不能进行零件特征操作的。 在组件状态下修改零件特征,方式如下:比如一个组件图中有A和B两个零件,需要在A零件中增加或修改特征,在左边的模型树中选中组件A,右击鼠标,选择“激活”命令。在某个组件被激活的状态下,才在对这个组件在装配状态

Cteo软件怎么让装配好的零件单独保存成零件的三维图

Creo装配体可以另存副本为一个单独的零件,这使用了收缩包络功能。在保存副本时,选择“收缩包络”的类型,即可在当前工作目录下生成一个新的Prt档案。 在Creo打开保存副本生成的收缩包络零件,可以看到包含了全部的几何信息,但是没有原始的特征,全部是复制几何,默认关联原始装配更新。 如果想在当前装配中生成一个新零件包含全部装配零件几何,我们也可以不使用保存副本,直接在当前装配中先新建一个空白零件。 然后再激活这个零件,在当前装配环境中使用“收缩包络”特征。 收缩包络有很多选项,还可以排除一些不需要的内部零件,只复制一些需要的零件,并设置复制几何的精密等级。 新零件创建后效果,一个收缩包络特征包含

solidworks如何在装配图里面调单个零件出来

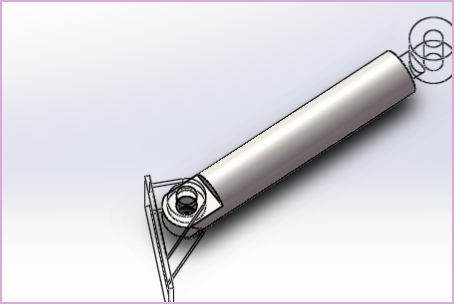

1、首先打开solidworks,把装配体的模型打开。

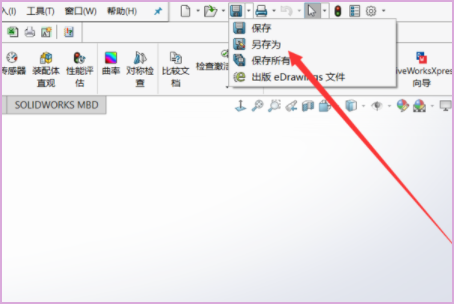

2、然后打开文件夹图标后面的倒三角形,选择打开“另存为”。

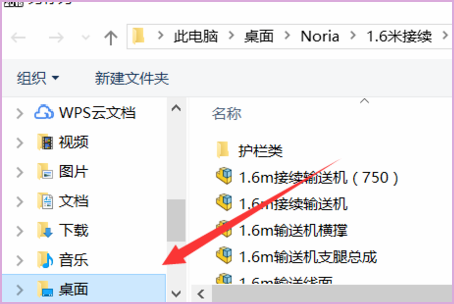

3、然后选择想要保存的路径。

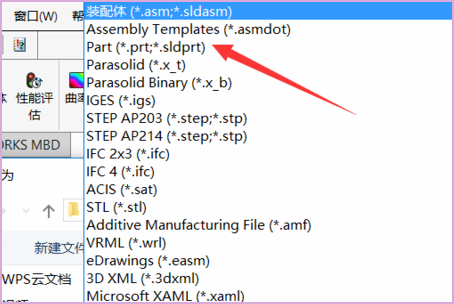

4、然后点击打开“保存类型”,选择“.asmdot”格式。

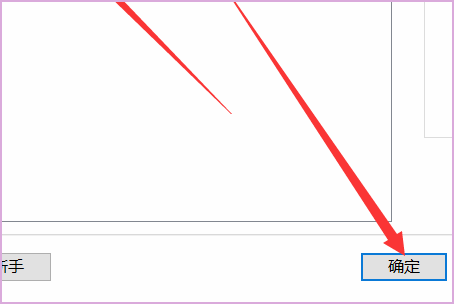

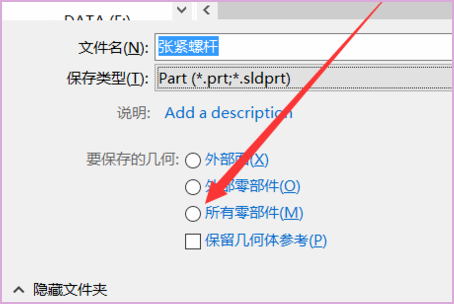

5、然后点击选择“所有零部件”,回车确定。

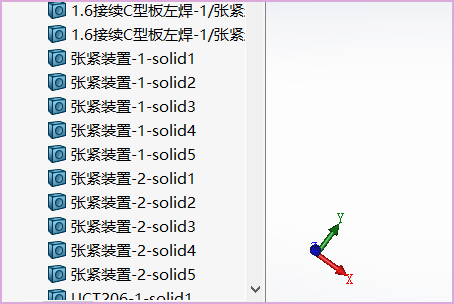

6、然后会先生成一个零件模型,点击确定。

7、然后就完成了。

Creo装配体如何生成新的装配体?

有两种方式:

1、如果现有的子装配可以利用,直接将需要的零件在模型树选中后,按住鼠标左键拖动到这个子装配的名字上,出现红色箭头时放开左键,即可实现零件移动到子装配中。

然后就可以另存副本,导出STP文件了。

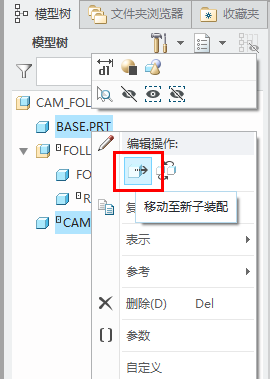

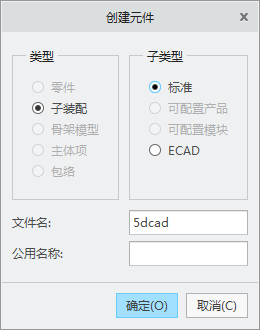

2、如果需要新建子装配,可以将几个单独的零件选中后,在鼠标右键菜单中选择“移动至新子装配”指令。

这样就可以新建一个子装配将几个零件收集起来。

最后再打开这个新建的子装配就可以另存副本,导出STP文件了。
