pdf 通过ai导出dwg 没有图形首先得确定PDF文件是矢量图格式转换而来的,比如CAD图纸导出来的PDF,在用AI打开后全选图形,把填充和描边格式全换成没有格式(红斜杠),线型最好也全调成1
R2V怎么使用
r2v是免费的吗
r2v是免费的。
R2V是一款可以通过绘制中间线和边框将转换点阵图像为矢量的工具。它可以用来转换工程图,机械图,以及其它的技术图纸。
转换后的图像可以导入到CAD/CAM或者其他绘图程序中。R2V支持BMP、JPEG的点阵图像,输出的矢量文件类型包括DXF,HGL和TXT。同时它也可以转换任何的True Type字体至矢量。支持较高256层,每层支持采用颜色、笔宽、可见等属性。
主要特点:图像格式:支持1位黑白、8位灰度及彩色(4位、8位及24位)的TIFF、GeoTIFF和BMP图像文件格式。支持大多数TIFF压缩模式。软件无图像尺寸限制。同时支持SPOT卫星图像格式。

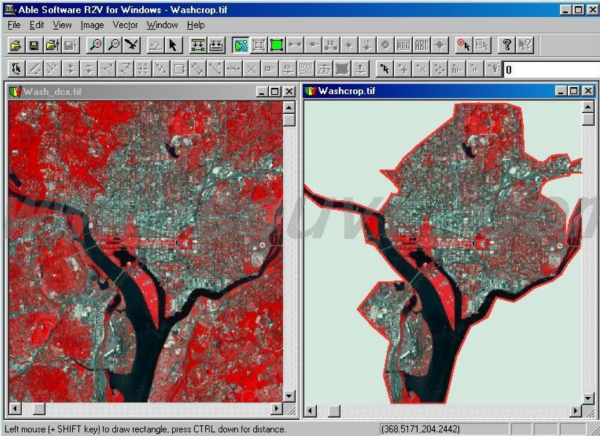

在R2V中,可对光栅图像进行地理坐标参照(Geo-refrence)并将其存储为GeoTIFF文件格式。
矢量输出/输入:ArcView(形文件)、Arc/Info、DXF、MapInfo(MIF/MID)、 MapGuide SDL、3D网格文件、3D DEM (兼容USGS DEM) 及3D XYZ矢量文件格式。 更多的矢量文件格式将在以后的版本中加入。
高级矢量化:R2V支持三种矢量化方式:全自动矢量化:仅用一个命令即可在分秒内高质量地矢量化你的扫描图像。批处理方式允许你矢量化一系列扫描图像而无需任何用户干涉。
可以编写用户批处理命令文本用以在矢量化图像之前对其进行用户化的处理,以及矢量化后对矢量线段进行必要的处理。
交互式矢量跟踪:在光栅图像上选择两点后让R2V为你自动进行矢量追索。方便、精确并且智能!对于复杂的地图或其他图纸,使用交互方式可有选择地进行矢量化。另外使用多线追踪功能,仅需点击两下即可矢量化一系列线段。
手动屏幕数字化:使用R2V方便的矢量编辑器,你可以以光栅图像为背景,简单地描绘线段矢量、放大缩小自如、为你特有的应用快速生成所需数据。
完整的矢量编辑:系统提供了一个以图像为背景的屏幕矢量编辑器。线段可以被生成、移动、连接、断开、删除、改变颜色及标注ID。
矢量标注和地形图数字化:线段可以用不同的ID值来标注,在将矢量输出了地图系统或GIS软件包时这些值可作为特定属性来存储。系统提供半自动的等高线标注功能用于快速的指定等高线的高程值。
多层管理:利用R2V的层管理器可以按需要定义任意多的层并可在进不同的层中组织数据。R2V中生成的层结构完全兼容那些支持多层数据结构的输出矢量文件格式。运用多层定义,矢量数据可以以层为单位进行处理、编辑和显示,也可以在不同层中移动。
点数字化:完全支持点数字化。可以生成、移动和标注点,点数据可以在所有支持的矢量文件格式中输出。
自动多边形层生成:仅用一个命令即可全自动生成多边形层,封闭多边形可以用R2V的线编辑器进行编辑、标注。
功能强大的光栅图像编辑器:R2V提供强有力的光栅图像编辑器,用以轻易地编辑和修复光栅图像点。图像编辑工具支持所有的图像格式,包括1位黑白、灰度、8位以及24位彩色图像。
光栅点映射(Pixel mapping)功能可以容易地将某一光栅点值映射到整个图像中的其他同值的光栅点上,该功能可用来消除噪声点、清除图像背景或用于融合颜色层。
自动文本探测与识别:系统能够自动探测和识别任意字形、任意大小的西文字符。灵活的编辑器可方便地修改和删除文本。另外,不规则的交叉符号也可被探测和更正。
多图拼合:使用R2V分别矢量化单个图件,通过指定适当的控制点即可将单个图件拼合成一个整体。拼合后的矢量数据文件可在R2V中再编辑,并作为单独的图形文件处理。
强大的图像处理功能:系统提供图像的垂直与水平翻转、转置、旋转、暗背景清除、边缘探测、图像重采样、区域剪裁、图像圆滑、分割、翘曲以及反像等处理。
内置的监管与非监管分类功能有助于处理彩色航片与卫星图像。色彩分离、灰度图像增强和图像类型转换等操作均可在R2V中完成。
具色带图像的三维显示:自动从已标注的线段生成三维数据,并用R2V的高级三维显示功能来显示。以任意角度和距离观察带有彩色条带的三维数据。三维数据文件的输入输出均支持3D DEM (兼容USGS DEM格式) 和网格格式。
r2v转CAD为什么是双层线
CAD多段线默认情况下就是双线的,要改变换成你想要的多段线的话可以通过一下操作: 工具->选项->显示->显示性能->勾选应用实体填充->确定。 在CAD中使用双线的时候通常还要对其间距进行设置,方法如下: 【ml】->【空格】->【s】->【空格】->输入你要的距离(比如20)->【空格】然后再开始画。【摘要】 r2v转CAD为什么是双层线【提问】 CAD多段线默认情况下就是双线的,要改变换成你想要的多段线的话可以通过一下操作: 工具->选项->显示->显示性能->勾选应用实体填充->确定。 在CAD中使用双线的时候通常还要对其间距进行设置,方法如下: 【ml】->【空格】->【s】->【空用什么软件可以直接扫描到CAD成图?100分
R2V的使用方法
R2V的全称叫Algolab Raster to Vector Conversion Toolkit,你要在网上搜索的“Algolab R2V Toolkit”或“AR2V Toolkit”应该能搜到,能找到中文版本。
Raster to Vector Conversion就是光栅到矢量化转换的意思。
为了保证转换效果,首先要在PS或图像处理软件中将你的图片处理成对比分明的黑白线条图。
如果你拿到软件就想看看效果,软件也提供一些样图,你先可以用样图先试一试。

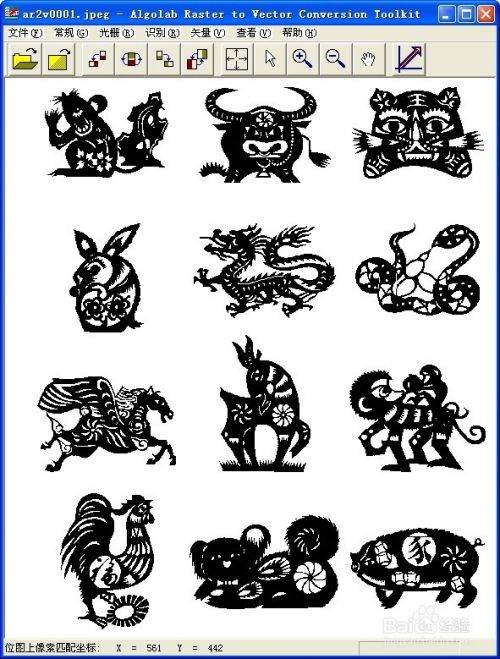

启动AR2V工具,打开处理好的图片。如下图所示
在菜单中选择“识别>设置”。

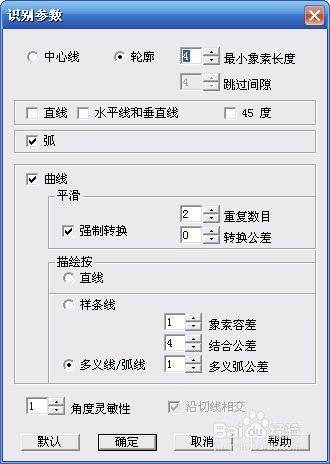

在设置中选择一种比较适合于你的图形的设置,例如建筑、机械,也可以选一个自定义设置,根据自己的需要编辑设置,如下图所示。
选择好设置后,在“识别”菜单点“矢量化”,将光栅图像转换为矢量数据。图中会出现转换后蓝色的线,如下图所示。
你可以检查一下是否满足要求,如果效果差很多,可以重新设置参数,重新矢量化。
转换完了,直接在菜单中选择“文件》矢量另存为”,可以选择DXF、AI、WMF、EMF等格式,如果想在CAD里用,存成DXF就可以了。

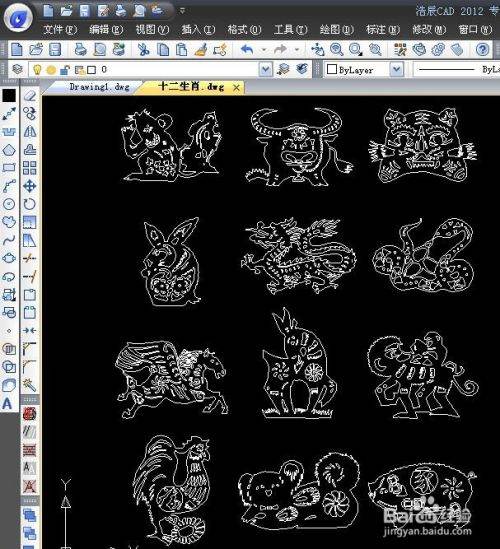

在CAD中打开DXF文件,检查一下效果,根据需要对局部图形进行修整,就完成,如下图所示。
R2V软件怎么转成CAD
首先,之前要把你看到的图片格式,或者JPG,BMP等等的图片,用PS得处理一下,变成灰度图, 在PS打开彩色的后,在 图象--调整--灰度 把颜色去掉, 然后把这个没颜色的图片用这个软件打开 (最好把对比度调高一点,那样后期矢量化的时候没断线) 找到矢量里面有个自动矢量化,点下去 但一定得对比度给调大点,不然很多对比弱的图案就矢量不了了,然后另存成DXF 格式就可以用CAD直接打开用啦 注意: 尽量找些边界清晰的图片转换!!!为什么用R2V32将图像矢量化后只能保存为prj文件?怎么保存为cad能用的格式?
一,转化成cad中的格式
1, 写好自己的名字。如张三,然后扫描成PDF
2, 用QQ截图,弄成jpg格式,保存
3, 下载电子签名软件R2V
4, 打开R2V
5, 用R2V打开以上QQ截图
6, 用鼠标画一矩形,将姓名圈起来,(矩形框最后可见)
7, 点击鼠标右键,选择“自动矢量化”
8, 弹出对话框,其中提取线段为:选择“边界线”,点击“开始”
9, 再点击右键, 选择“输出矢量”,保存类型选择DXF,然后保存,

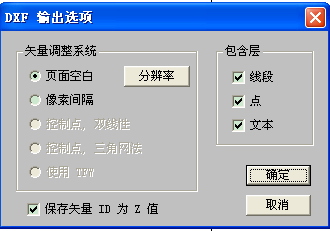

10, 弹出 “DXF输出选项”对话框, “选择保存”
11, 弹出,点击确定
12, 打开dxf文件,将其用cad填充命令进行填充,修改,然后保存为dwg格式
13, OK
二,制作成pdf格式
1, 将上面制作好的签名调整后,在cad中点击,文件——输出,输出为wmf图片格式,进行保存
2, 然后可以新建一个word文件,选择插入——图片——来自文件(将刚制作好的的wmf文件)插入
3, 将其保存,关闭
4, 下载一个word转化为pdf的转换器,或者如果你有高版本的pdf软件,右键点击刚保存的文件,选择“转化为 Adobe PDF”,将其转化为pdf格式
注:可以预先根据你的需要调整签名的大小
希望有所帮助,望,,采,,纳,,!
