在FX2N基本指令中,SET是置位指令,功能是消除动作保持。对吗

软件 2023-09-23

plc中的set是什么意思,set s0又是什么意思,求解答,谢谢啦

plc中的set是置位的意思,其功能是令元件置位并保持ON。set s0的意思是将初始状态继电器s0置位并保持ON,也就是置1的意思。

基本逻辑指令是PLC中最基础的编程语言。掌握了基本逻辑指令也就初步掌握了PLC的使用方法。PLC生产厂家很多,但是指令系统大致一样。

其中的set指令属于基本指令中的置位指令,在使用该指令时的注意事项:

1、用该指令将软元件置1后,即使再变成断开,仍然保持接通;

2、对同一元件可以多次使用set指令,且顺序任意,但是对于外部输出,只有最后执行的一条指令才有效;

扩展资料

PLC编程工作原理:

PLC是采用“顺序扫描,不断循环”的方式进行工作的。即在PLC运行时,CPU根据用户按控制要求编制好并存于用户存储器中的程序,按指令步序号(或地址号)作周期性循环扫描;

如无跳转指令,则从第一条指令开始逐条顺序执行用户程序,直至程序结束,然后重新返回第一条指令,开始下一轮新的扫描,在每次扫描过程中,还要完成对输入信号的采样和对输出状态的刷新等工作。

PLC的一个扫描周期必经输入采样、程序执行和输出刷新三个阶段。

PLC在输入采样阶段:首先以扫描方式按顺序将所有暂存在输入锁存器中的输入端子的通断状态或输入数据读入,并将其写入各对应的输入状态寄存器中,即刷新输入,随即关闭输入端口,进入程序执行阶段。

PLC在程序执行阶段:按用户程序指令存放的先后顺序扫描执行每条指令,经相应的运算和处理后,其结果再写入输出状态寄存器中,输出状态寄存器中所有的内容随着程序的执行而改变。

输出刷新阶段:当所有指令执行完毕,输出状态寄存器的通断状态在输出刷新阶段送至输出锁存器中,并通过一定的方式(继电器、晶体管或晶间管)输出,驱动相应输出设备工作。

参考资料来源:《电气控制与PLC实训教程》 阮友德 主编 人民邮电出版社

第5章 基本逻辑指令及其应用 5.1 基本逻辑指令

参考资料来源:百度百科--PLC编程

参考资料来源:百度百科--置位/复位



三菱PLC中的SET指令怎么用的

给你举个例子啊: LD X1 set Y1 这段程序,一旦X1=ON ,那么Y1=ON,哪怕X1断开了,Y1仍然是吸合的啊 更多的演示你可以加我啊 www.shchangying.com 加技术扣扣,就可以了啊

PLC中,指令STL,SET是什么意思,在哪用?M8029的用法又是什么?

STL是步进触点指令,用于“激活”某个状态 。STL触点一般是与左侧母线相连的常开触点,当状态步成为活动步时,对应的STL触点接通,它右边的电路被处理,即该步的负载可以被驱动。这个指令是用在步进顺控中的。

SET是置位指令,转移方向用。

例如:

LDX0

SETY0

X0一旦接通,即使X0断开,Y0仍继续动作,除非用RSTY0复位,否则在运行过程是一直接通的。

M8029是脉冲发送结束标志位,每当一次脉冲指令发送结束,M8029都会有一个上升沿。

例如:

LDX0

SET M0

PLSY K1000 D20 Y0

AND M8029

RSTM0

指令中,设定脉冲输出后,以PLSY的执行结束标志为触发点,对M0进行复位。

扩展资料:

可编程逻辑控制器(PLC)是种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器,在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。

PLC工作原理

当可编程逻辑控制器投入运行后,其工作过程一般分为三个阶段,即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间,可编程逻辑控制器的CPU以一定的扫描速度重复执行上述三个阶段。

PLC功能特点

(1)可靠性高。由于PLC大都采用单片微型计算机,因而集成度高,再加上相应的保护电路及自诊断功能,提高了系统的可靠性。

(2)编程容易。PLC的编程多采用继电器控制梯形图及命令语句,其数量比微型机指令要少得多,除中、高档PLC外,一般的小型PLC只有16条左右。由于梯形图形象而简单,因此容易掌握、使用方便,甚至不需要计算机专业知识,就可进行编程。

(3)组态灵活。由于PLC采用积木式结构,用户只需要简单地组合,便可灵活地改变控制系统的功能和规模,因此,可适用于任何控制系统。

(4)输入/输出功能模块齐全。PLC的最大优点之一,是针对不同的现场信号(如直流或交流、开关量、数字量或模拟量、电压或电流等),均有相应的模板可与工业现场的器件(如按钮、开关、传感电流变送器、电机启动器或控制阀等)直接连接,并通过总线与CPU主板连接。

(5)安装方便。与计算机系统相比,PLC的安装既不需要专用机房,也不需要严格的屏蔽措施。使用时只需把检测器件与执行机构和PLC的I/O接口端子正确连接,便可正常工作。

(6)运行速度快。由于PLC的控制是由程序控制执行的,因而不论其可靠性还是运行速度,都是继电器逻辑控制无法相比的。

近年来,微处理器的使用,特别是随着单片机大量采用,大大增强了PLC的能力,并且使PLC与微型机控制系统之间的差别越来越小,特别是高档PLC更是如此。

参考资料:百度百科-可编程逻辑控制器

三菱PLC,步进梯形图SET的作用是什么?

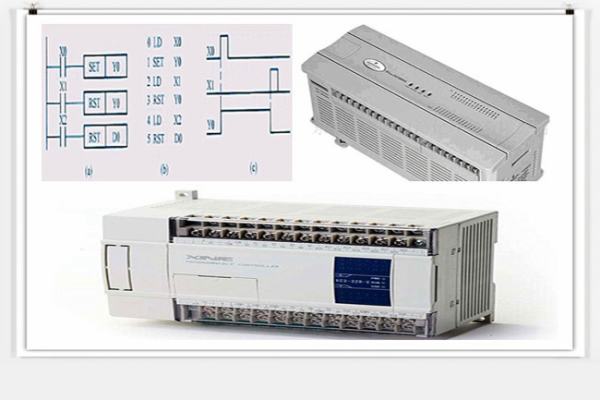

三菱PLC,步进梯形图SET置位也就是保持动作。 SET:置位指令,使操作保持ON的指令。 RST:复位指令,使操作保持OFF的指令。 SET指令可用于Y,M和S,RST指令可用于复位Y,M,S,T,C,或将字元件D,V和Z清零。

PLC中RST和SET的区别?

一、功能不同

1、RST:复位指令,使操作保持OFF的指令。

2、SET:置位指令,使操作保持ON的指令。

二、作用范围不同

1、RST:RST指令可用于复位Y,M,S,T,C,或将字元件D,V和Z清零。

2、SET:SET指令可用于Y,M和S。


三、特点不同

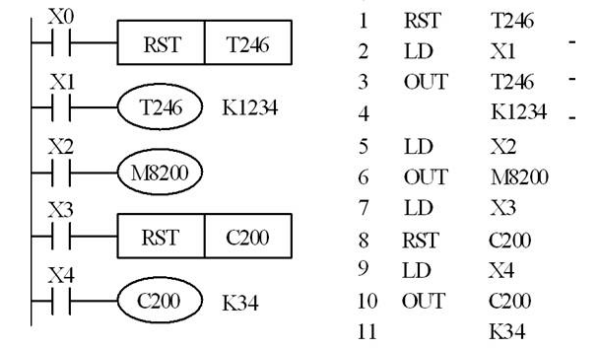

1、RST:RST指令可将数据寄存器D、变址寄存器Z租V的内容清零,RST指令还用来复位积算定时器T246~T255和计数器。

2、SET:功能与数字电路中R–S触发器的功能相似,SET指令之间可以插入别的程序。如果指令之间没有别的程序,最后的指令有效。

参考资料来源:百度百科-PLC

参考资料来源:百度百科-PLC编程
