第一张是CAD打印预览,第二张是导出PDF了,但是PDF糊了怎么解决?

软件 2023-10-02

WORD插入CAD后,用打印导成PDF,然后就变模糊了,这应该要怎么设置?

很简单,虚拟打印机里把图像像素采样调为300dpi及以上即可 下图是PDF Factory PRO设置 原理: 本人用的CAD2018,word在CAD中时,相当于矢量内容所以看的清楚,放大也ok,但是用虚拟打印机打印输出是以位图(图片)格式输出,这就需要保证其分辨率足够。 建议设备性能够的话 可以调600,因为目前我司快印部的设备打印分辨率基本都能达到600dpi,打印更清晰,绘图仪分辨率能达到1200dpi,总之dpi越高,清晰度越高,但是处理时间更久,文件大小也更大。 如果word内容是黑白 下图红圈处选项可以改成单色,这样可以减小文件体积,加快转存PDF的速度,同样可以加快后期打印速度

急死,求救!我的cad虚拟打印时候预览字体很清晰,导成pdf后直接字体就模糊了!怎么回事,我的图纸

你这是打印样式问题,你应该截图你的:工作区(可以查看是否用了不合适的图层颜色),文字图层设置(可以查看你设置的线型属性),打印样式表的具体内容才能帮你。多说几句吧:你用于标注文字的图层线型宽度建议是默认或者0.2左右,那都算正常的,线型宽度不可一概而论,要根据字体大小、字体样式和图幅大小确定,txt字体,字体越大、图幅越大,线型宽度要越宽,但除非特殊需要,普通标注字体宽度不应大于0.3;另外相对来说,非点阵字体设置多少那都无关紧要,比如“宋体、黑体一类”,他不会根据你设置输出的,有所区别的仅仅是看起来深一些浅一些而已,一般不建议大量使用这一类字体,否则将严重拖慢系统速度。打印样式很关键,要是拿

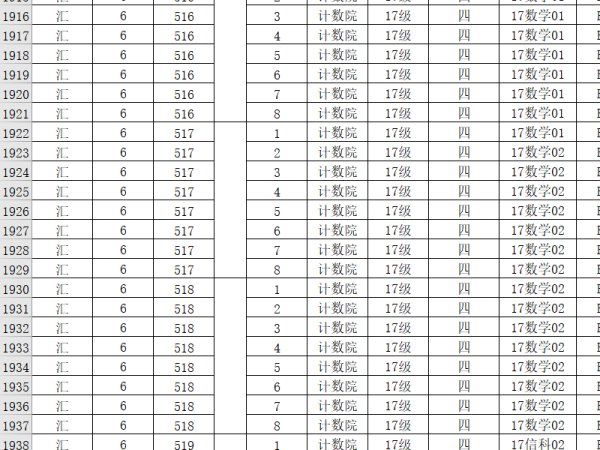

嵌有EXCEL的CAD文件转成PDF后打印出来的 表格处非常模糊,根本看不清楚,请问有何妥当又简单的方法能解决

1、首先我们先在电脑上安装需要的CAD软件。

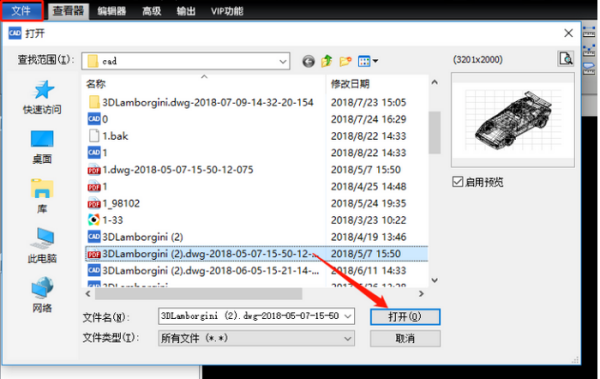

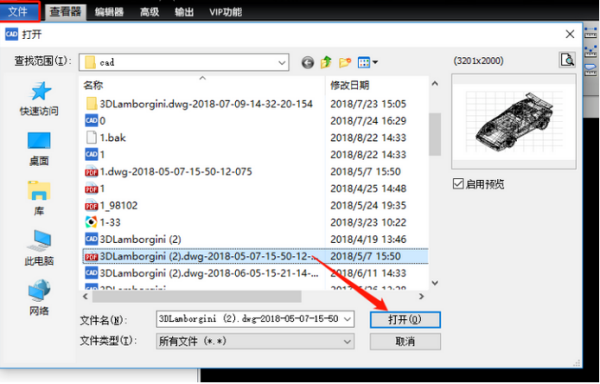

2、操作运行软件,点击界面上方“文件”按钮,再点击“打开”按钮,在弹出的窗口里面找到需要操作图纸文件,点击“打开”。如下图:

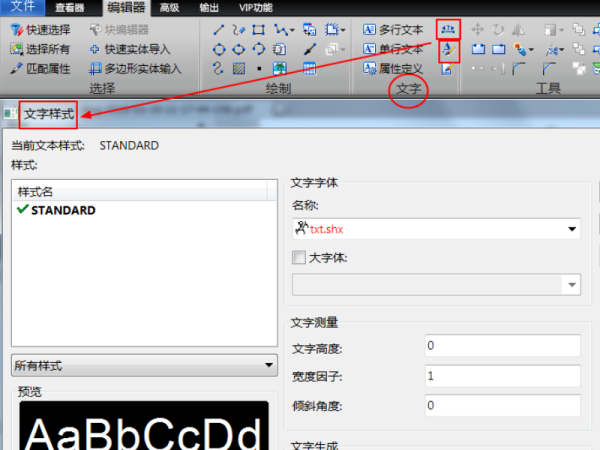

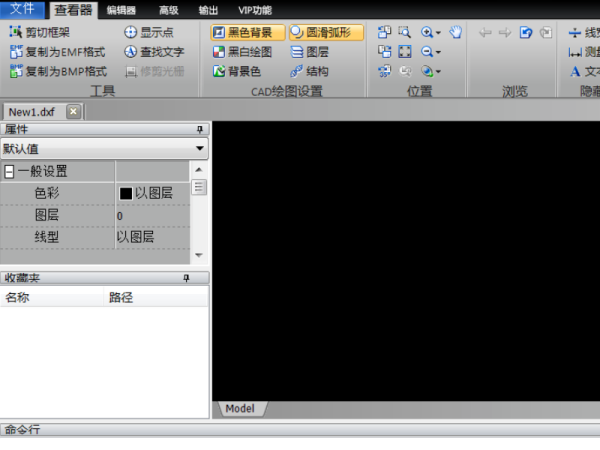

3、点击软件界面上,会出现很多功能操作图标,我们选择“文字”功能,可以用里面的“单行文本”、“多行文本”、“属性定义”进行操作。点击“文字样式”,可以添加和删除文字样式。如下图:

4、上述操作完成后,点击“保存”就可以了。此时已经不模糊了。如下图:

CAD导出PDF以后,用PDF打印出来的图纸不清楚,是为何?标注颜色我已经改成深颜色。

你转之前把 CAD图颜色改一下,比如改成白色或黑色等等,总之你在PDF上那种一颜色适合就改成那种颜色。同时在转之前也可以把你的图层线宽改一下,加大一点,比如用到0.2-0.4

可以CAD转换PDF格式的时候,文字模糊不显示怎么办

方法一:文字样式,重新修复文字

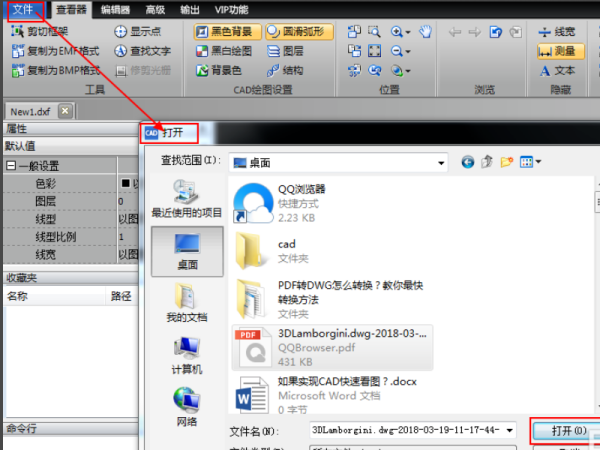

1.运行xunjieCAD编辑器标准版软件,直接点击菜单栏“文件”-“打开”按钮,在弹出的窗口里面找到已经转换完成的PDF格式图纸文件,点击“打开”。

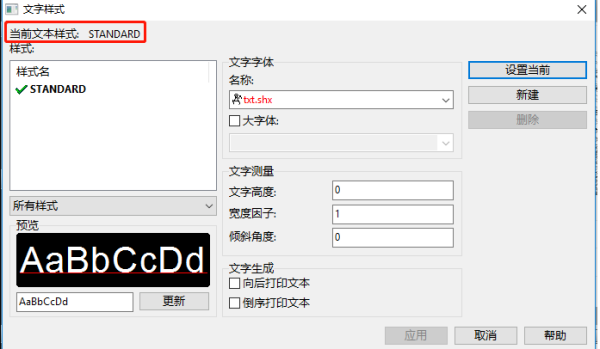

2.点击软件菜单栏上的“编辑器”按钮,会出现很多功能操作图标,我们选择“文字”功能,可以用里面的“单行文本”、“多行文本”、“属性定义”进行操作。点击“文字样式”,可以添加和删除文字样式。

3.利用文字样式,使用“单行文本”、“多行文本”等文本操作,重新编辑修复PDF图纸上的文字。
4.操作完成后,点击“保存”按钮,就可以保存好已经修复好的PDF图纸文件了。
方法二:打印机操作,打印样式表设置
1.与上一个的解决方法一样,首先我们需要打开已经转换完成的PDF格式图纸文件。

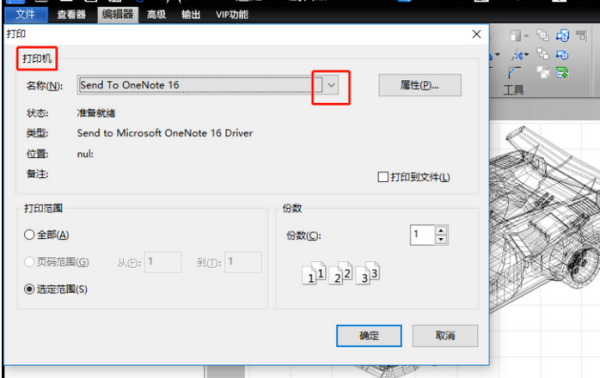

2.然后点击软件界面上方的“打印”按钮,会有打印弹窗弹出。

3.在“打印”弹窗中,我们选择打印机名称为“dwg to pdf.pc3”,点击右侧“属性”,再点击“自定义特征”。
4.若是字体粗细问题,则可以在“打印样式表”里将文字的颜色设成打印成粗线,打印成PDF文件。同时设置“全部捕获”并勾选“作为几何图形”。
5.操作完成后,点击“保存”按钮,就可以保存好已经修复好的PDF图纸文件了。
方法三:批处理,再次重新转换
1.运行xunjieCAD编辑器标准版软件,先点击界面左上角的“文件”按钮,之后点击下面的“批处理”进入“批处理”的弹窗页面。

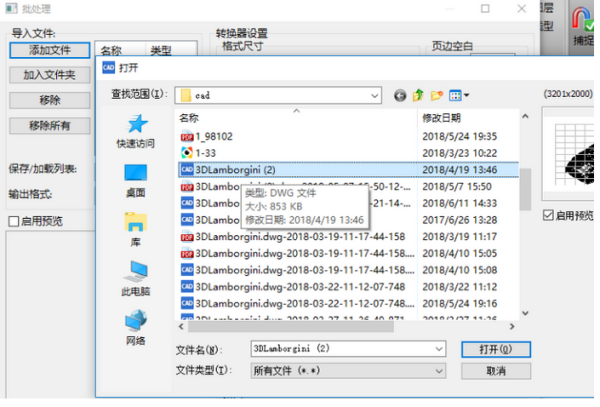

2.在“批处理”界面,点击 “添加文件”,进入“打开”弹窗,在弹窗中找到需要转换格式处理的CAD图纸文件,再点击“打开”按钮。

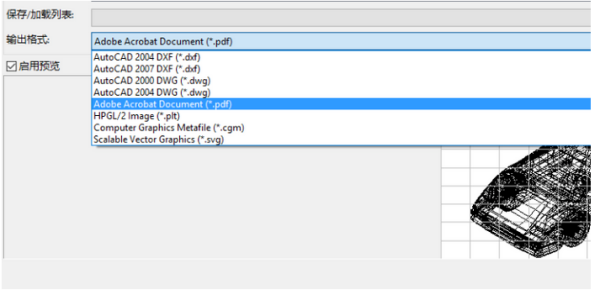

3.然后在“批处理”界面中“输出格式”栏选择好PDF格式。

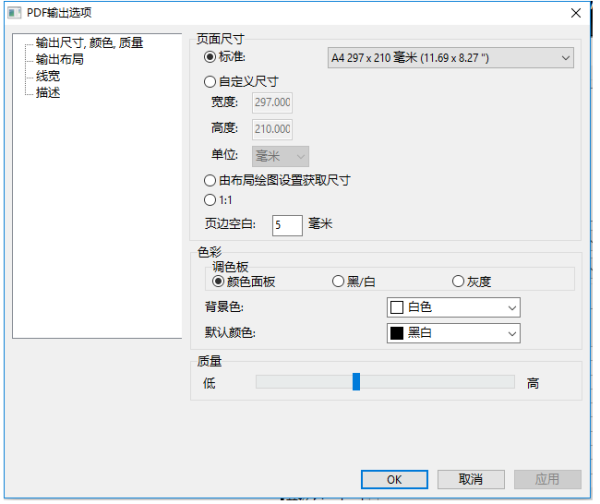

4.同时在“批处理”界面中,可以点击右侧“自定义”按钮,在弹出的“PDF输出选项”弹窗中,对需要输出的PDF文件进行更加精准地编辑设置。

5.在“输出目录”右侧的“浏览”框里选择好保存PDF图纸的路径。接着点击“开始”按钮,对该CAD图纸文件进行转换成PDF格式操作就完成了。而且PDF图纸文字会清晰的显示出来。
