PADS 封装2D线填充

软件 2023-10-05

PADS9.3 Logic 2D图无法填充Filled 都是灰色,大侠们求救啊

是你画2D线的时候线形选得不对,选择PATH没有形成一个闭合的形状自然不能填充。用2D线多边形+对角试画一个任意形状,查看属性选择填充就可以了。

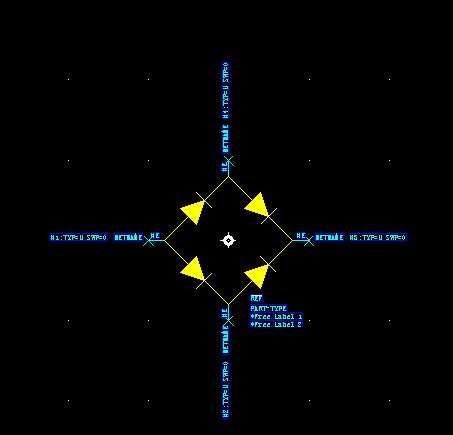

PADS中怎么填充图案,是画整流桥那种 要填充在二极管里面 各位高手帮帮忙 万分感谢

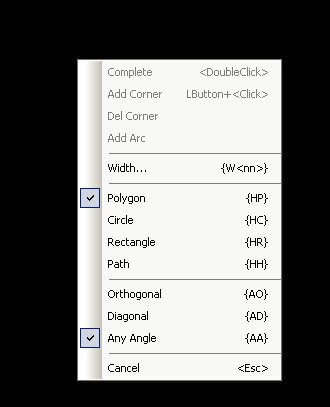

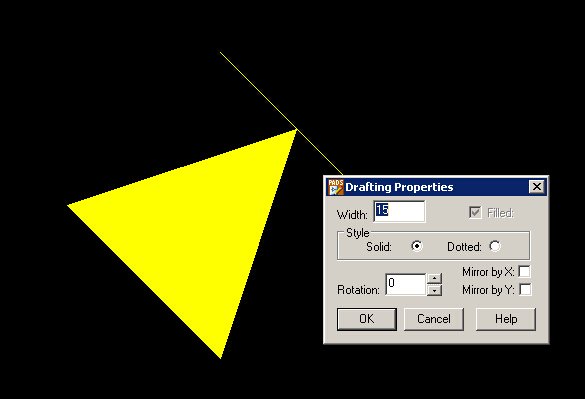

1.栅格默认100,点击2D线并右键选中多边形和任意角度,画出斜三角形;

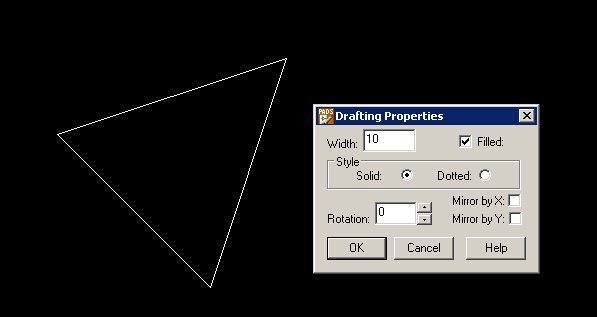

2.填充图形,

3.2D线选择线段,任意角度,画斜线交三角形顶点,可稍微画粗点,

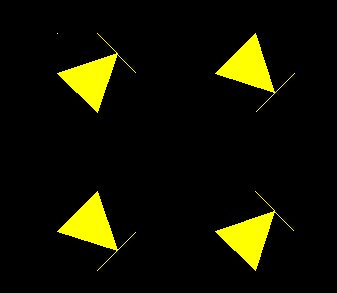

4.复制图形,分别摆好,

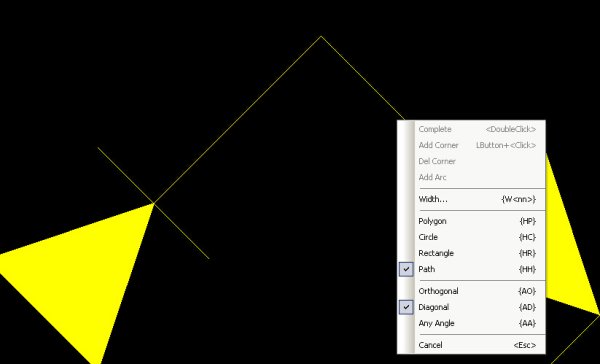

5.改用斜线画线段,3次画完交线(第1条线可画的很长,第2条线与其相交后删掉第1条线,第3条从交点在画一次),也许还有别的方法。。可以自己琢磨琢磨,

6.联结(combine)俩相交线段后还是复制摆好,

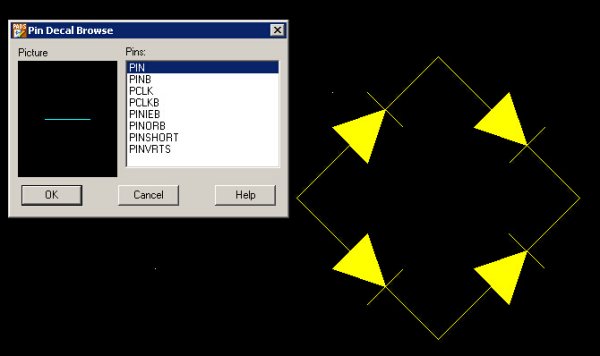

7.添加PIN,设置原点。

PADS中丝印层如何增加2D线

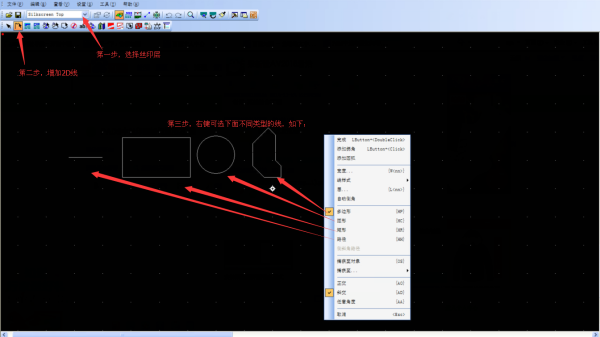

选择丝印层后,点2D线那个工具就可以了,如下图:

PADS如何添加2D线,错误提示不能创建极小的多边形

错误原因分析:点击2D线工具时,系统默认你当前画的是多边形,而你画的过程中又是一个很小面积的封闭多边形,所以.......

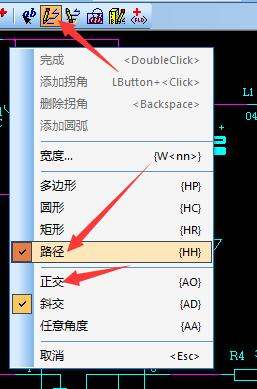

解决方法:如果你只是画一条线段,在点击2D线工具后,在绘图区域右击,在弹出菜单里选择“路径”,根据需要,可能还要再次右击,选择“正交”或者“斜交”,然后开始画2D线;如果你要画的是一个多边形(包含四边形),你也可以在确保2D线工具的右击菜单中是选中“多边形”的条件下开画多边形,只不过系统设置了不能画极小的多边形,这样没有意义。其它功能你试一下就知道了。

PADS2007里面把2D线画在导线上面有什么用,做出来是什么效果呢,有高手告诉我吗

如果只是放在top层,应该是没有任何意义的。洗板出来也不会有这个2D线。
