发光二极管阴极接单片机I/O,阳极经限流电阻到5V,单片机输出低电平点亮发光二极管: A 对 B 错

软件 2023-10-13

为什么单片机输出低电平时灯会亮?

灯亮是因为两侧有电压差,LED是一般0.7V左右,是有高电平减低电平组成的电压差;: 1共阳极接法: . 当LED阳极接电路板上的高电位,阴极接单片机引脚, 单片机引脚输出高电平,没有电压差,灯不亮; 单片机引脚输出低电平,有电压差,灯亮。(你所说的情况) 2.共阴极接法: 当LED阴极接电路板上的低电位,阳极接单片机引脚, 单片机引脚输出高电平,有电压差,灯亮; 单片机引脚输出低电平,没有电压差,灯不亮。

单片机上怎么接发光二极管

这主要看你是想要高电平时亮还是低电平时亮,如果是端口高电平时亮时,可以通过一个1K的电阻将发光管接到GND就可以了。如果是输出低电平时亮的话,就需要接在电源和端口之间。 可以直接焊接,可能要注意一下静电防护! 请参考!

关于单片机发光二极管接电阻的问题

第一个图有两个错误:1.P0口是OD结构,没有外部上拉的情况下无法输出高电平,而你没有连接上拉电阻。图中的电阻是起限流作用的,对于LED来说它不是上拉作用;2.51单片机的IO口,除P0外,其它的IO口均为内部弱上拉,IO口拉电流能力很弱我记得还不到1mA,无法使LED正常点亮。P0口内部无上拉,拉电流能力为0,这就是为什么开发板上驱动LED都用下面那个图的原因了,就是应为51单片机的IO口灌电流能力要比拉电流能力强得多。

51单片机电路中,共阴极发光二极管,阴极必须接什么

阴极接单片机IO口。

解释分析:

共阴极二极管:二极管的阳极接VCC(电源正极),阴极接单片机IO口,IO口给低电平(0),二极管才工作,故称共阴极二极管。

共阳极二极管:二极管的阴极极接GND(接地),阳极接单片机IO口,IO口给高电平(1),二极管才工作,故称共阳极二极管。

此LED(发光二极管)为共阴极二极管。

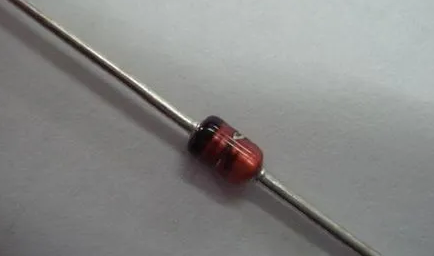

整流电路

在分析整流电路时,为了简化分析过程,一般假设负载为纯阻性负载,其他类型负载时输出会有所不。假设整流二极管为理想二极管,即施加正向电压时导通且正向电阻为零,加反向电压时截止且反向电流为零,变压无损耗为理想变压器。

对整流电路主要是研究输出脉动直流电压Uo、输出电流的平均值Io、脉动系数γ和整流二极管承受的最大整流平均电流IF和最高反向工作电压URM的分析等问题。

单片机上怎么接发光二极管

用导线,一端接5V电源,接一个1K电阻,再接到到LED的正极,LED的负极接到单片机的管脚。 这样就可以通过程序控制LED 的亮与不亮了。 中间需要用烙铁焊接,用锡丝,松香。
