Solidworks中异形孔向导标准如何更改

软件 2022-05-31

solidworks中异型孔向导用不起,提示如图所示,该怎么解决呢?

solidworks中异型孔向导用不起是设置错误造成的,解决方法为:

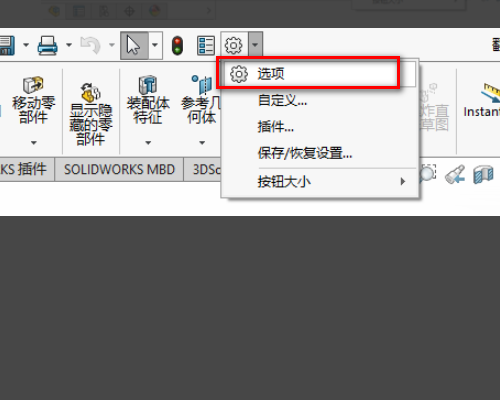

1、单击菜单栏上‘齿轮’图标右侧的下三角符,展开列表选项,选‘选项’按钮。

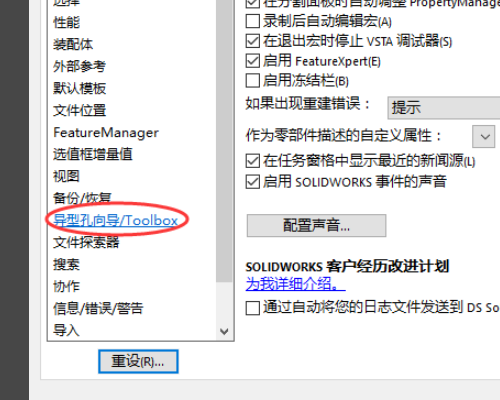

2、弹出窗口,在‘系统选项’选项栏中单击‘异型孔向导/Toolbox’。

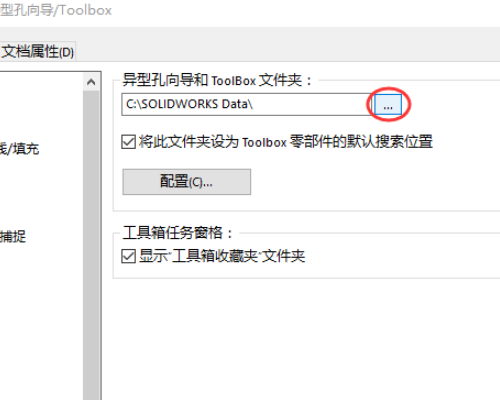

3、点击‘…’按钮(如图红框内)。

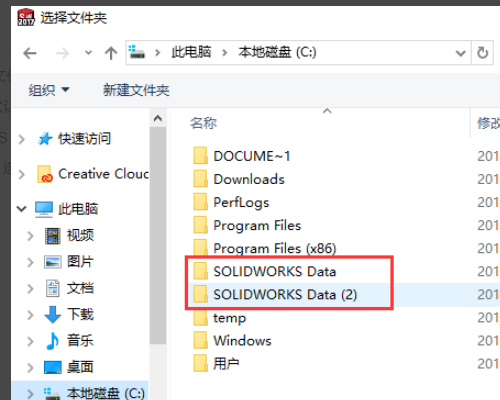

4、弹出‘选择文件夹’窗口,选择软件安装路径,一般默认C盘。在C:\中看到有2个‘SOLIDWORKS Data‘文件夹,其中(2)就是高版本的,选中它,再点击‘选择文件夹’按钮。

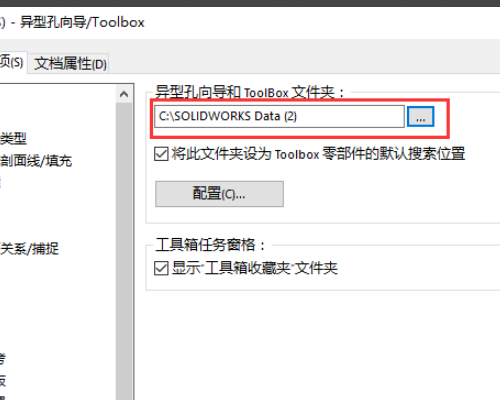

5、异型孔向导和Toolbox文件夹已更改为“SOLIDWORKS Data(2)”,单击下方‘确定’按钮。

6、完成以上操作我们即可直接‘异型孔向导’功能了。

solidworks:打开“异型孔向导”时出现了“找不到标准数据库

这是设置错误造成的,解决办法如下:

1、首先,单击菜单栏上“齿轮”图标右侧的下部三角形,然后选择“选项”按钮,如下图所示,然后进入下一步。



2、其次,在弹出窗口中,单击“系统选项”下的“异型孔向导/toolbox”,如下图所示,然后进入下一步。



3、接着,完成上述步骤后,单击“…”按钮,如下图红色框中所示,然后进入下一步。



4、然后,在弹出“选择文件夹”窗口中,选择软件安装路径,通常为默认的C盘。
在C:\中,有2个“ SOLIDWORKS Data”文件夹,其中(2)是更高版本,选择它,然后单击“选择文件夹”按钮,如下图所示,然后进入下一步。



5、随后,完成上述步骤后,异型孔向导和toolbox文件夹已更改为“
SOLIDWORKS Data(2)”,单击下面的“确定”按钮,如下图所示,然后进入下一步。

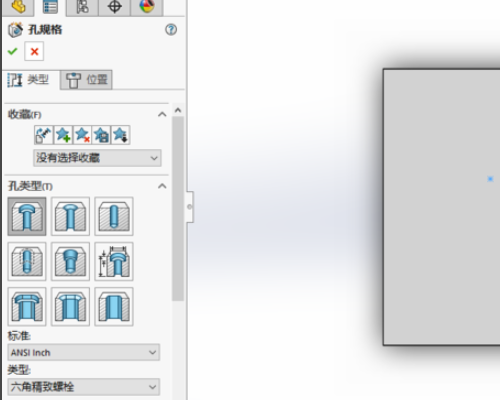

6、最后,完成上述步骤后,就可以直接使用“异型孔向导”功能了,如下图所示。这样,问题就解决了。





solidworks在异型孔标注中(GB标准)怎样将多孔乘号修改成破折号

这个只能在JIS标准下可以更改。其它的标准默认标注为乘号,是不能更改的。 JIS标准下的更改方法如下: 1.在文本编辑器中打开 calloutformat.txt。文件通常位于\solidworks\lang\ 中。 2.在文件中: JIS-COUNT-DELIMITER=- a.在文件顶部确定 NO-NUMBER-OF-INSTANCES 在前面有星号 (*)。 b.搜索 JIS 部分。在查找部分的开头,将 JIS-COUNT-DELIMITER 设定到破折号或 "x": JIS-COUNT-DELIMITER=x c.保存并

solidworks 异形孔槽孔怎么改方向

  1. 我也是不会才百度的,下拉那个方式我没有成功,我用了另外的一种方法

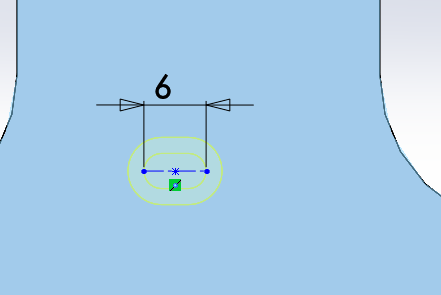

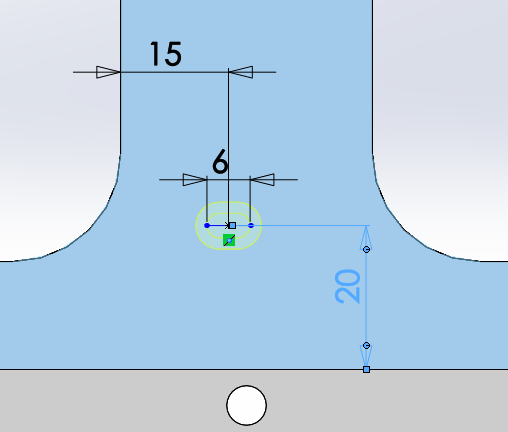

2.先用异形孔向导画一个槽口

3.一定要约束尺寸

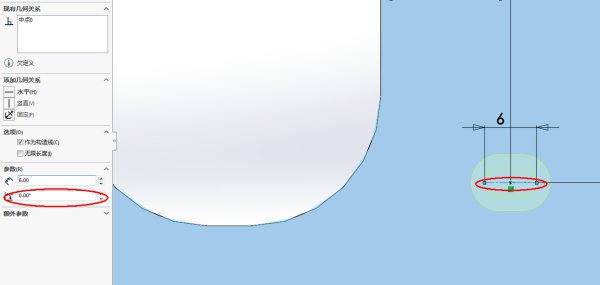

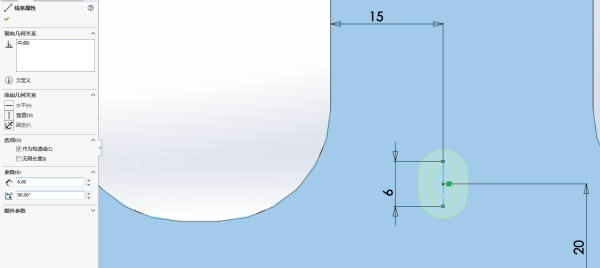

4.点槽口的横向虚线就会在左侧弹出改变角度的窗口

5.如输入90°确定就可以改变方向了

SolidWorks异型孔向导,打孔时,孔的特征是反过来的,怎么修复

在异性孔向导的操作中,在“终止条件”中的“给定深度”,点一下“给定深度”左面的反向图标,这样就好了。
