在AutoCAD点的坐标输入中,绝对坐标的基准是:( )

软件 2023-11-28

在out cad点的坐标输入中绝对坐标的基准是什么?

UCS设置坐标系,指定原点0.00后就可以标注相对坐标。

如果是绝对坐标,需要建立的坐标系和原坐标系重合。

CAD界面后左下方显示的X与Y图标,这个就是绝对原点。

AutoCAD具有良好的用户界面,通过交互菜单或命令行方式便可以进行各种操作。多文档设计环境,让非计算机专业人员也能很快地学会使用。

在不断实践的过程中更好地掌握它的各种应用和开发技巧,从而不断提高工作效率。AutoCAD具有广泛的适应性,它可以在各种操作系统支持的微型计算机和工作站上运行。

扩展资料:

一般指具有超级小型机功能和三维图形处理能力的一种单用户交互式计算机系统。它有较强的计算能力,用规范的图形软件,有高分辨率的显示终端,可以联在资源共享的局域网上工作,已形成最流行的CAD系统。

pc系统价格低廉,操作方便,使用灵活。80年代以后,pc机性能不断翻新,硬件和软件发展迅猛,加之图形卡、高分辨率图形显示器的应用,以及pc机网络技术的发展,由pc机构成的CAD 系统已大量涌现,而且呈上升趋势。

参考资料来源:百度百科-CAD

AutoCAD2014中绝对坐标怎么输入?

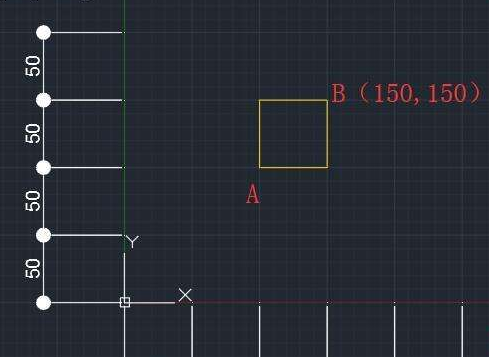

绝对坐标是以当前坐标系统原点为输入坐标值的基准点,输入点的X、Y、Z坐标都是相对于坐标系原点(0,0,0)为基准确定的。在二维图形中,系统自定义Z=0,不需再输入Z轴的坐标值。用户采用绝对坐标时的输入格式为“X,Y”。例如,在命令行中输入点的坐标提示下,输入“15,18”,则表示输入了一个X、Y的坐标值分别为15、18的点。

在AutoCAD中。点的坐标可使用哪4种方法表示有何特点?

点坐标的输入方式主要有4种类型:绝对直角坐标、绝对极坐标、相对直角坐标、相对极坐标,它们的特点以下:⑴绝对直角坐标:输入点的坐标以绘图原点为基准进行计算,绝对直角坐标的输入情势是:X,Y;其中X和Y分别是输入点绝对原点的X坐标和Y坐标;⑵相对直角坐标:输入点的坐标以相对前1点为基准进行计算,相对坐标输入时,必须在座标值前面加上相对符号“@”。相对直角坐标的输入情势为@X,Y;其中X,Y为相对上1点的坐标增量,正值表示沿X轴或Y轴的正方向。⑶绝对极坐标的输入情势是:ρ<θ,其中距离ρ表示输入点与原点间的距离,角度θ表示输入点与原点间的连线与X轴正方向的夹角,逆时针为正。⑷相对极坐标的输入情势为

@AUTOCAD的坐标输入的方式有哪几种?每一种又可细分什么?

世界坐标系(WCS)和用户坐标系(UCS)两种。

AutoCAD默认的坐标系是世界坐标系,主要在绘制二维图形时使用。在三维图形中,AutoCAD允许建立自己的坐标系(即用户坐标系)。用户坐标系的原点可以放在任意位置上,坐标系也可以倾斜任意角度。

由于绝大多数二维绘图命令只在XY或与XY平行的面内有效,在绘制三维图形时,经常要建立和改变用户坐标系来绘制不同基本面上的平面图形。

用户坐标系(UCS)为 AutoCAD 软件中可移动坐标系。移动 UCS 可以使设计者处理图形的特定部分变得更加容易。旋转 UCS 可以帮助用户在三维或旋转视图中指定点。

用户可以任意定义用户坐标系的坐标原点,也可以使UCS与WCS(世界坐标系)相重合。UCS选项能够按顺序打开当前任务中使用过的10个坐标系,也可以在不用时删除它们。



扩展资料

AutoCAD基本特点

1、具有完善的图形绘制功能。

2、有强大的图形编辑功能。

3、可以采用多种方式进行二次开发或用户定制。

4、可以进行多种图形格式的转换,具有较强的数据交换能力。

5、支持多种硬件设备。

6、支持多种操作平台

7、具有通用性、易用性,适用于各类用户,此外,从AutoCAD2000开始,该系统又增添了许多强大的功能,如AutoCAD设计中心(ADC)、多文档设计环境(MDE)、Internet驱动、新的对象捕捉功能、增强的标注功能以及局部打开和局部加载的功能。

参考资料来源:百度百科-AutoCAD

参考资料来源:百度百科-用户坐标系

Auto CAD 怎么输入绝对坐标值?

输入绝对坐标值的步骤:

1、打开电脑,找到cad的软件,打开cad软件,进入cad界面之后,在菜单栏上找到cad直线工具,并且选择cad直线工具,然后在命令行中输入“20,20”(这是cad绝对坐标输入格式),然后回车。此时会将cad直线的起点定位在相距坐标远点x轴和y轴为20距离的点上。

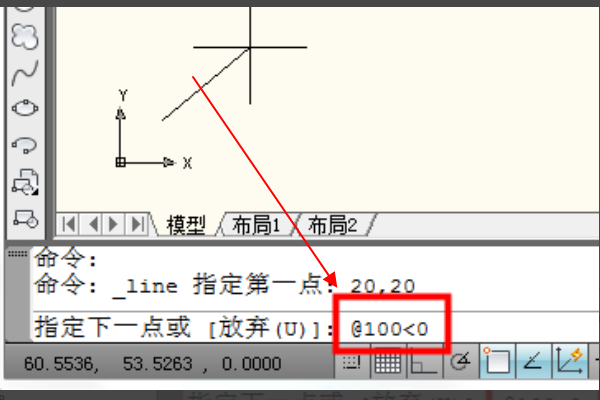

2、在cad命令行中输入“@100<0”(这是cad带角度的相对坐标输入格式,意思是长度为100,角度为0度),然后按回车键确定。此时就画出来一条长度为100且角度为0度的直线。

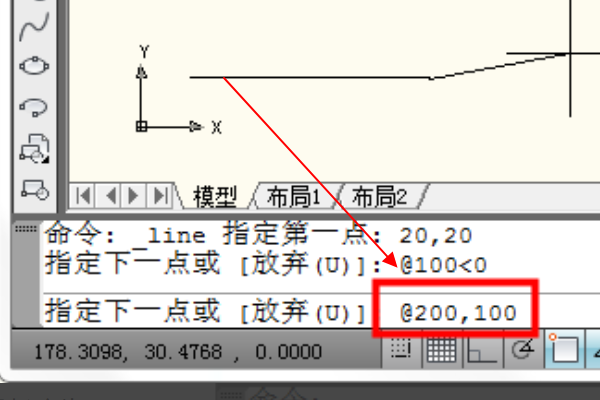

3、在cad命令行中输入“@200,100”(这表示端点距离当前起点的x轴为200,距离y轴为100),然后按回车键确定。
