海特pcvx涵洞设计建筑工程介绍？

海特pcvx涵洞设计？以下中达咨询带来关于海特pcvx涵洞设计的详细解释，相关内容供以参考。
一、海特pcvx是一套利用涵洞的设计理论与公路计算机辅助工程相结合的公路涵洞设计和成果图绘制软件系统。
对于涵洞设计工程师、涵洞理论研究的专家、学者,需要快速实现其涵洞的设计和构思,并欲采用CAD快速的得到其成果图;在以公路工程涵洞设计的理论的基础上,都可以从PCVX的开发环境中获得最根本、最重要的知识和实例。
1、海特pcvx中,涵洞的孔数支持任意孔涵洞的布置;涵洞的布置形式除开明涵和箱涵只支持斜交斜做外,都支持斜交正做和斜交斜做.支持的修筑涵洞类型如下:
(1)、盖板涵
(2)、盖板明涵
(3)、拱涵
(4)、管形涵(圆管涵)
(5)、管形涵(倒虹吸)
(6)、管形涵(波纹管)
(7)、箱涵
2、海特pcvx能够为您修筑的洞口和附加洞口类型
(1)、海特pcvx支持的洞口类型:八字墙、锥坡、进口急流槽、护坡边沟、边沟跌井、铺砌、排水沟、阶梯急流槽、倒虹吸竖井、跌水井、跌水、管道、出口急流槽、阶梯、挑坎、多级消力池、扭坡洞口等17种洞口形式。
(2)、海特pcvx支持的附加洞口类型:挑坎、多级消力池,进口急流槽,阶梯,排水沟,铺砌可作为附加洞口。
3、在海特pcvx中,支持的洞身结合部位类型包括:一字墙,翼墙,挡墙,侧墙.洞身结合部位支持垂直和平行两种方式建筑。
4、在海特pcvx中,支持的路线CAD格式很多,包括以下几个方面:
(1)、海德,海地路线格式
(2)、海德路线格式
(3)、路线大师格式
二、涵洞设计在PCVX中，支持涵洞的设计方式包括：一套通用图+每道涵洞的布置图；每道涵洞均有布置图和细部构造图。
1、一套通用图+每道涵洞的布置图：
是对项目中的每一涵洞只绘制布置图，不单独提供构造图，其主要构件的构造图通过“通用图”的形式体现，涵洞施工时，根据通用图查表获得相应结构尺寸和配筋参数以及单位工程数量，通过这种方式设计涵洞时，应该将通用图作为设计成果的一部分交付出版。一般说来，在PCVX中，每个规范文件都对应着一套通用图。在实际的工程应用中，此种方法也叫：“通用图+布置图”。
在“一套通用图+每道涵洞的布置图”的设计方式下，涵洞的上部和下部的工程量来自于PCVX的规范文件。此种设计方式下设计涵洞，PCVX提供了标准图管理器来绘制和编辑标准图。标准图管理器可以管理图纸，批量替换图框等。
2、每道涵洞均有布置图和细部构造图：
就是对项目中的每一道涵洞都绘制布置图和配套构件的细部构造图（如盖板的配筋图）。涵洞施工时，可以完全脱离通用图。在实际的工程应用中，此种方法也叫：“一涵一图（配筋图）”。
在“每道涵洞均有布置图和细部构造图”的设计方式下，所有的涵洞的工程量都是根据实际的涵洞设计参数通过一定的工程算法得到！下面主要介绍PCVX中采用“一套通用图+每道涵洞的布置图”方式设计涵洞时候的基本流程和原理。如下：
（1）一套通用图+每道涵洞的布置图的原理
一套通用图+每道涵洞的布置图的设计原理主要为下面几个方面：
①前提条件：
在公路工程的设计和施工过程中，一个地区或者区域的地理环境和气候条件具有很大的相似性。在这具有相似性的区域中修筑道路或者其它类型的涵洞时候，涵洞的设计和施工在一定的安全系数范围内基本上一致，这就为一个地区或者区域的涵洞通用图（标准图）的设计提供了可能。
②标准图的制定原则和内容：
在标准图的定制过程中，遵循的原则为去异求同，在定制的时候，根据本地区或者相似的地区区域内的修筑成功的道路涵洞类型作为参考，在一定的安全系数基础上，制定在一定限制条件和施工方法下的不同的跨径和净高（管形涵为内径）的涵洞成果图和设计参数列表。
③标准图的适用范围和使用原则：
在执行标准图的时候，必须仔细阅读涵洞标准图的适用范围和施工技术条件，当您设计的公路能够满足规范规定的限制条件（比如地基承载力的限制，气候条件等）和施工技术条件的时候，按照规范的相关设计参数，以“按照安全取设计参数”为原则进行设计参数的筛选，最后得到您的涵洞的设计参数。
（2）一套通用图+每道涵洞的布置图设计涵洞的基本流程
①一套通用图+每道涵洞的布置图的基本设计流程为下面所述：
1) 采集原始点路基相关的设计参数。
2) 综合涵洞附近的地理、水文、原材料供应等方面综合考虑，确定涵洞的类型。
3) 根据涵洞的水文条件计算涵洞的孔径和净高。
4) 根据涵洞的路基的相关设计参数，确定涵洞的填土高度。
5) 根据涵洞的类型、涵洞的跨径、净高、填土高度和涵洞的地基承载力等设计参数，在标准图里查询相应的设计参数。
6) 按照查询的设计参数绘制涵洞的布置图。
7) 在工程的所有涵洞设计完毕后，复印或者打印标准图，随绘制的所有布置图一起交付验收。
②在PCVX中，您采用此方法设计涵洞的基本流程
1) 首先，打开“PCVX菜单\涵洞数据\当前涵洞属性设置”的对话框，选择“设计图风格”下的“设计图组织方式”为“一套通用图+每道涵洞的布置图”，如下所示：
2) 然后选择“PCVX菜单\涵洞数据\当前涵洞属性设置”下的其它涵洞级别的设计参数。在选择当前涵洞的属性设置的过程中,您可以选择当前涵洞的采用的规范文件。
3) 在中“PCVX菜单\D涵洞数据”子菜单下，选择相应的菜单项，依次输入涵洞的地面线，设计线，地质线，涵洞选型和洞身属性等原始设计参数。
4) 在中“PCVX菜单\D涵洞数据”子菜单下，选择“G纵面布置”进行涵洞的纵面布置。
5) 点击“PCVX菜单\D涵洞数据\D洞身及其结合部\D阶梯涵分段”子菜单，设置涵洞分段形式和涵洞的铺底错台及其涵洞的异形分段等等的调整方式。
6) 选择“PCVX菜单\D涵洞数据\D洞身及其结合部”子菜单下的相应菜单项，设置洞身结合部位的相应设置参数，在PCVX中，提供了翼墙，一字墙，挡墙这3种洞身结合部位形式。
7) 选择“PCVX菜单\D涵洞数据\E洞口参数”子菜单下相应菜单项，设置涵洞的洞口和附加洞口。
8) 选择“PCVX菜单\D涵洞数据\D涵洞说明”编辑涵洞的说明。
9) 选择“PCVX菜单\L力学计算”子菜单下相应菜单项，进行涵洞力学验算。在此种设计涵洞的方式下，力学计算只是作为一个辅助的设计手段，因为标准图的编制具有一定的限制。
10) 选择“PCVX菜单\E设计图”子菜单，绘制涵洞的布置图。
（3） PCVX中，一套通用图+每道涵洞设计涵洞时的整体流程在PCVX中，如果采用“一套通用图+每道涵洞的布置图”设计涵洞的时候，需要按照下面的流程进行：
1) 打开或者新建一个PCVX的项目组和项目
2) 选择涵洞的设计方式为：一套通用图+每道涵洞的布置图，并选择相应的规范文件路径和材料方案。
3) 按照路线的采集数据，设计每一道涵洞，并得到每一道涵洞的布置图。
4) 保存涵洞的项目组文件
5) 生成相应的工程数量表文件
6) 发布涵洞的设计图，发布后，涵洞的设计图为最后成果图文件。
7) 发布涵洞的规范。在PCVX中，可以通过通用图管理器管理相应规范*.DWG文件。
8) 打印设计图。
(4)、纬地路线格式
5、在海特pcvx中,支持涵洞的力学计算和涵洞的水文计算。
更多关于标书代写制作，提升中标率，点击底部客服免费咨询。

涵洞工程量怎么计算的是要哪些数据

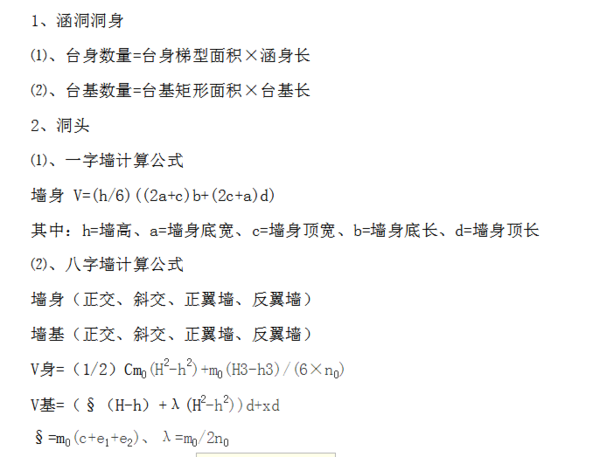

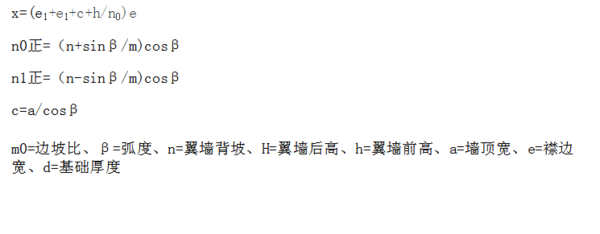

涵洞工程量的计算方法，及所用的数据如下：

扩展资料：

涵洞是指在公路工程建设中，为了使公路顺利通过水渠不妨碍交通，设于路基下修筑于路面以下的排水孔道（过水通道），通过这种结构可以让水从公路的下面流过。

用于跨越天然沟谷洼地排泄洪水，或横跨大小道路作为人、畜和车辆的立交通道，或农田灌溉作为水渠。

涵洞主要由洞身、基础、端和冀墙等。涵洞是根据连通器的原理，常用砖、石、混凝土和钢筋混凝土等材料筑成。

一般孔径较小，形状有管形、箱形及拱形等。

涵洞的作用是迅速排除公路沿线的地表水，保证路基安全。

由于涵洞是处于大自然环境（风、霜、雨、雪、冰冻、高温、水流冲击）和行车荷载的作用下，因此要求涵洞必须具备如下特点：

（1）满足排泄洪水能力，保证在50年一遇洪水的情况下，顺利快捷地排泄洪水。

（2）具有足够的整体强度和稳定性，保证在设计荷载的作用下，构件不产生位移和变形。

（3）具有较高的可靠性和耐久性，保证在自然环境中，长期完好，不发生破损。

作为公路工程中的重要组成部分之一，涵洞在公路工程中占较大比例，是公路工程的重要组成部分，主要表现在工程数量和工程造价上。

据有关资料介绍：

涵洞工程数量约占桥涵总数的60% 一70%，平原地区，每公里约有1～3座；山岭重丘区，每公里平均约有4～6座。涵洞工程造价约占到桥涵总额的40%左右。

涵洞还是一种洞穴式水利设施，有闸门以调节水量。

《清会典·工部三·都水清吏司》：“凡工有堤，有坝，有埽，有牐，有涵洞。”注：“涵洞之式，有淤洼涵洞，有洩水涵洞，有溉田涵洞。以石为之，墙身砌面石，下为铺底石，上为盖口石，墙后衬砌城甎，馀与石牐同。”
