autocad如何建模3d 网壳

软件 2024-03-06

autocad如何画三维图

首先打开cad软件，然后在右下角的二维草图与注释，切换工作空间为三维建模。在菜单栏的视图中选择西南等轴测等三维视图模式，方便我们画图。为了方便观看可以在菜单栏的渲染中选择概念模式。配合工具栏中的长方体、拉伸等工具就可以用cad画三维图了。虽然画三维图不是cad的强项，但是一些基本的零件图用cad画还是很方便的，随着cad版本的更新功能也越来越强大。

AutoCAD用等高线图建立3d模型的问题

我曾经遇到过同样的问题，这是个不能轻易实现的问题。 cad2007及以后的版本好像都没有这个功能，至于有的人用3dmax将cad地形图转换成3维模型，有两个方法，但是局限性很大。 1、通过3d中地形拉伸工具（好像是）； 2、用象素图黑色等高线密集程度变形；第一个方法精确但是只适用与非常简单的等高线，如果等高线非常多，而且有断线，此方法没用；第二个方法虽然也可以生成，但是非常不精确，错误百出。目前我也只是知道有做规划的部门，花大价钱买的专门软件能即时生成3d，别无他法。当然，你也可以一点一点的用3d来拉，但是费时、费力而且很难看。呵呵，一家之言，祝你好运。

Autocad2007如何画三维图

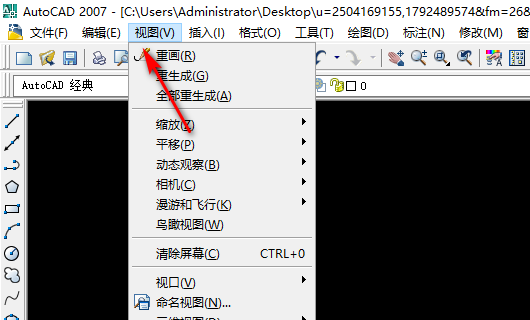

1、打开CAD，点击工具栏中的视图。

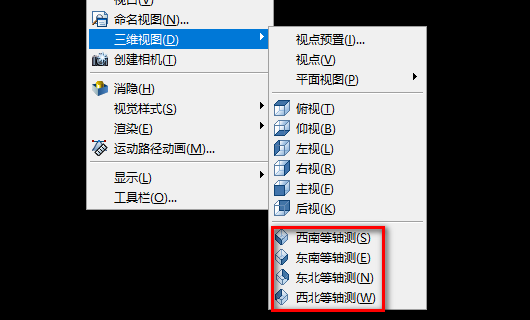

2、点击视图后，在三维视图中，选中一个等轴测视图。

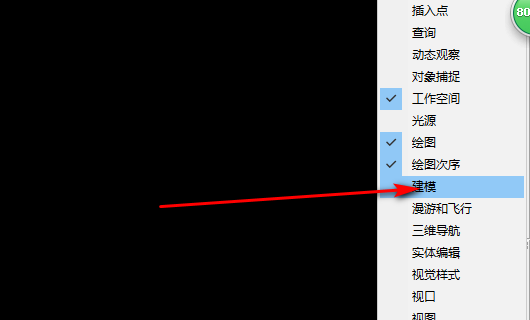

3、选择等轴测视图后，右键点击工具栏-ACAD-建模。

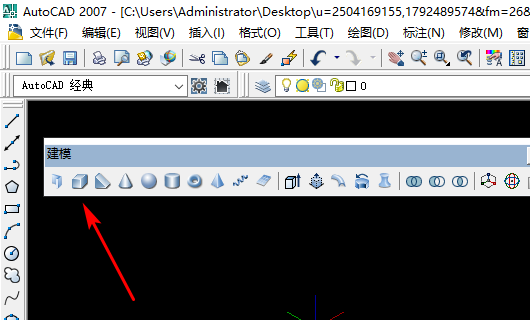

4、把建模调出来后，选择要画的图形。

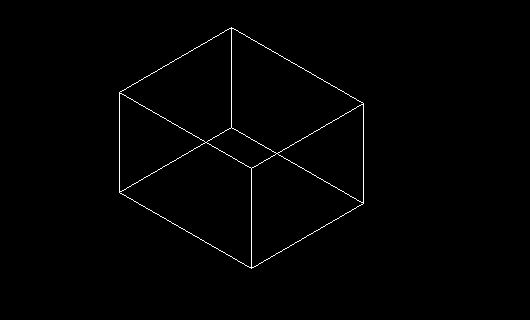

5、点击矩形后，就可以画三维矩形了。

cad如何导出三维模型

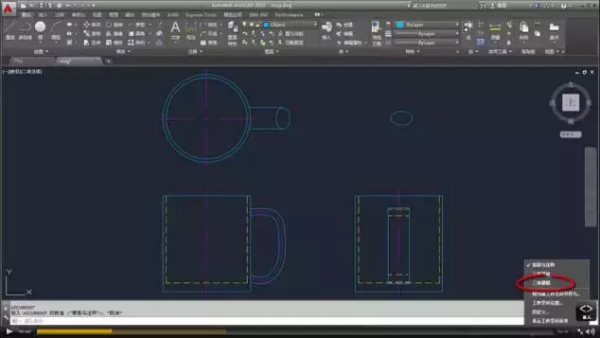

先在AutoCAD中绘制出杯子的底部、正面和右侧视图，开始前需选中三维建模工作区，如图所示位置

随后你能看到实体、曲面和网格选项卡就出现在了功能区上，之后都会用到。

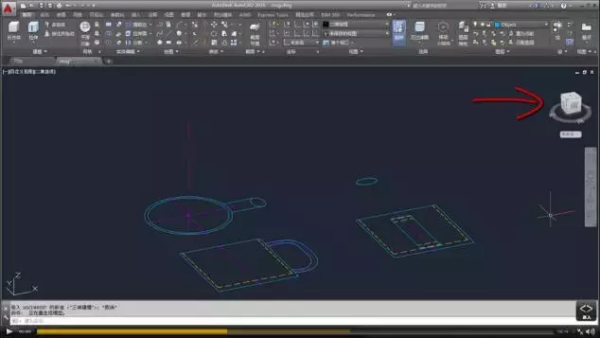

在三维的视角中才方便创建三维图形，所以可以按住键盘的Shfit键并移动鼠标或直接使用下图所指的cube就能实现视角的转换。

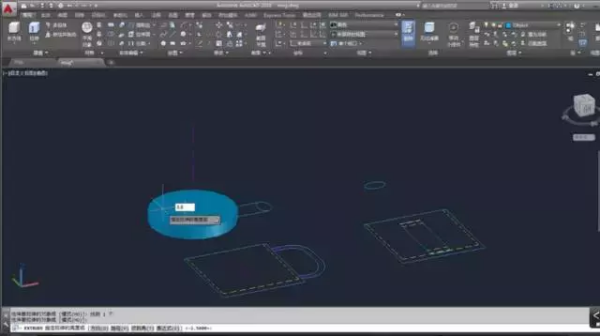

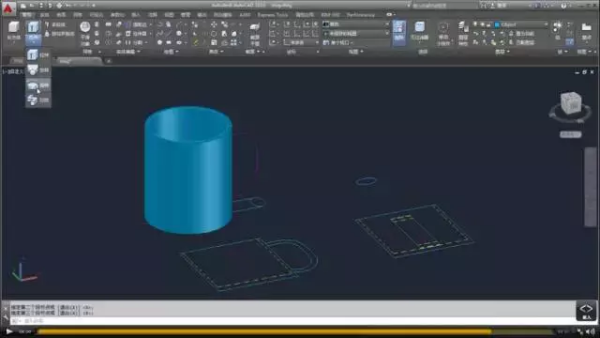

接下来，从视口空间选中着色视觉样式，拉伸杯子的底座并将其高度指定为3.8，以便将杯子的杯身创建为三维圆柱体。

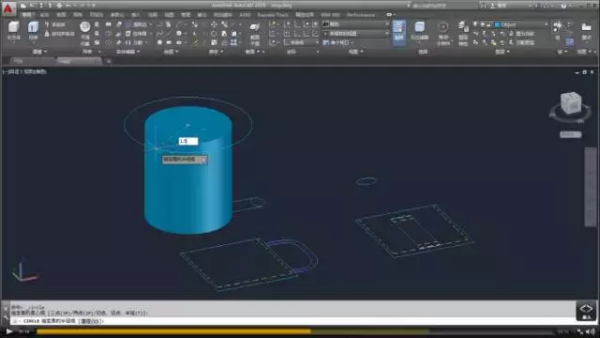

然后在圆柱体顶部创建一个圆，将其半径指定为1.5

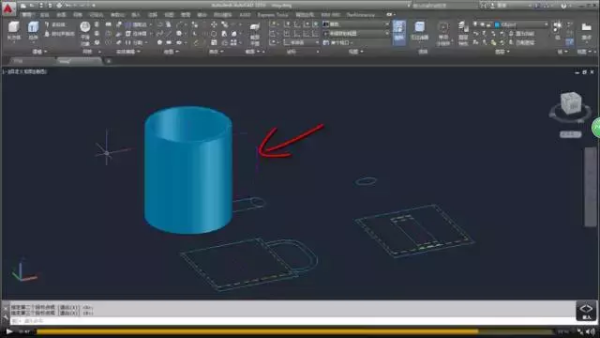

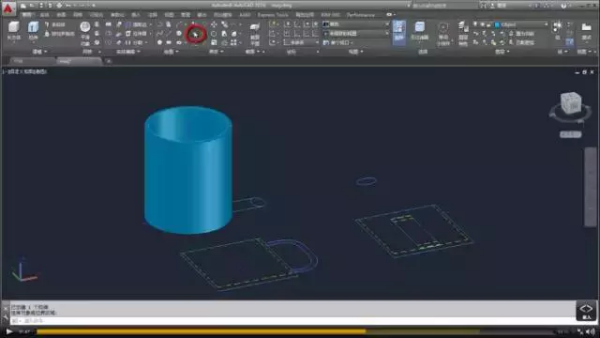

接下来，选择“按住并拖动”创建杯子的内部，并将杯子的深度指定为3.5，使用“按住并拖动”怎样才能减去圆柱体的中心部分，要选择三维对齐，如下图所示

再选择二维杯柄的中心线，按Enter键

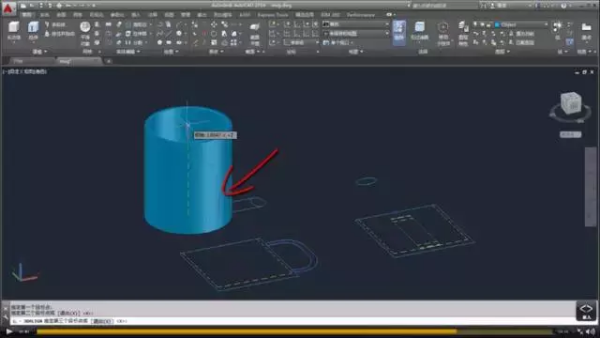

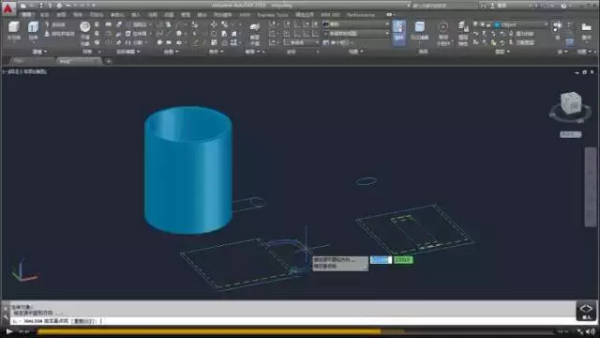

将二维杯柄复制并对齐到三维杯子上。此时需要在二维杯子的中心线上选择2个基点，再选择第三个基点按Enter键

再沿三维杯子的中心线，选择2个目标点，以旋转杯柄

对于第三个目标点，我将选择此中心线的端点，以将杯柄定位到杯子上

接下来我将选择扫掠，以沿二维路径扫掠杯柄的轮廓

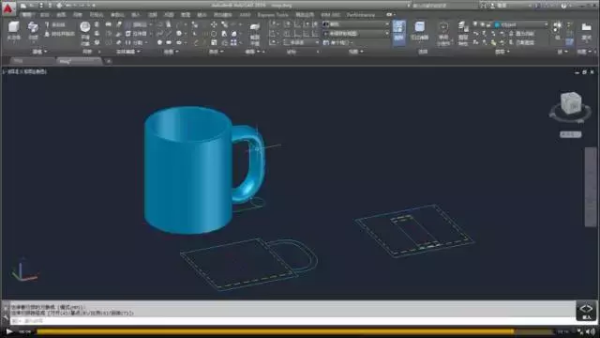

接下来，就可以按住Shift键并移动鼠标，查看围绕三维杯子的进行动态观察了。

以上就是将二维建模转化成三维对象的方法~

autocad可以制作3D建筑模型吗

可以的，autocad当中可以绘制平面工程图，轴侧图，和三维图形。在三维建模中主要针对的就是建筑，因为autocad国家认证考试osta 就是建筑专业的
