ug内如何设置折弯扣除

软件 2024-03-31

ug制图标注尺寸箭头设置折弯

1、首先，需要找到所建立的箭头件并找到折弯线。
2、其次，需要点击折弯线并对齐需要折弯的部分。
3、最后，按照需要折弯的弧度进行折弯即可。

ug6.0钣金模块中如何进行折弯操作？

折弯，可以是添加折弯，这个比较简单也比较常用。首先需要建立一个垫片--也就是一个平板，然后添加折弯，选择垫片的一条连线即可。长度，角度都可自由调节。也可以是在现有的平板上，从某个位置折弯，更接近于现实加工。这个需要先画一条折弯线。

用UG怎样在圆弧边上折弯

UG钣金没有对弯边进行折弯的功能，只能在建模下设计，再把其转换成钣金；在NX建模零件下，先按你图上示意图绘制出零件，然后切换到钣金模块下，通过转化成钣金命令，把刚在建模下绘制的零件转换成3D；

操作范例：

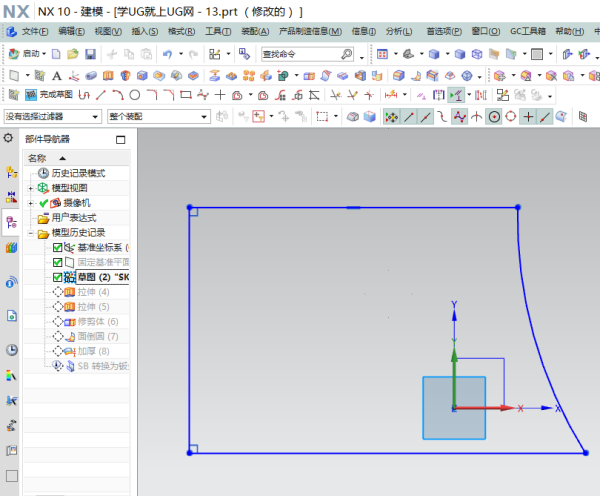

1、新建一个UG模档，然后按图上的方式创建曲线；（为便于演示，不需要按尺寸来绘制）

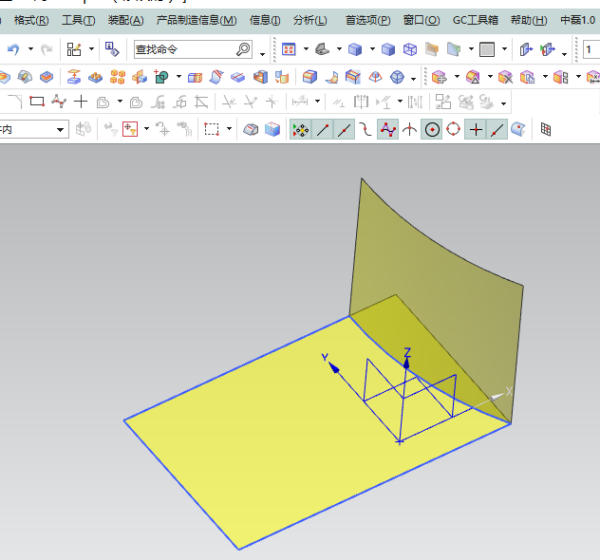

2、使用拉伸命令，把其转化成曲面；

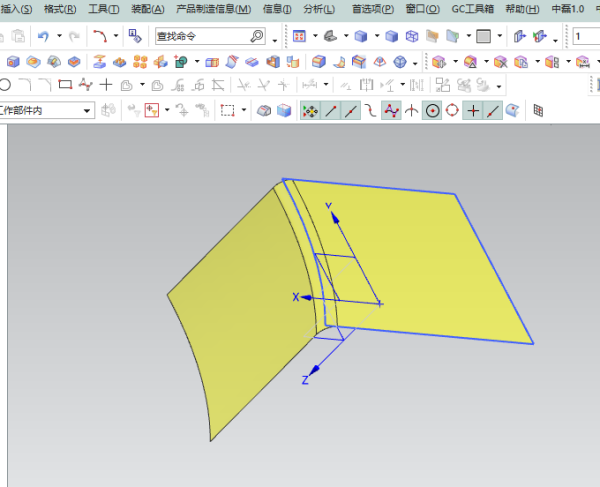

3、使用面倒圆命令，增加R角，当然也可以把其转化成实体后，再增加R角，不过使用面倒圆，会方便很多；

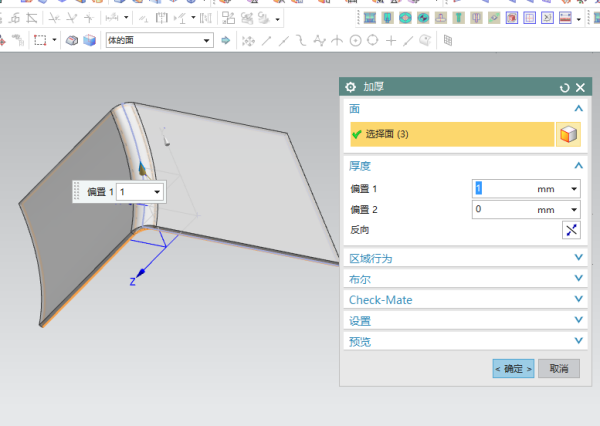

4、选中曲面，使用加厚命令，把上一步创建的曲面变成实体，钣金零件的厚度大多是1mm.

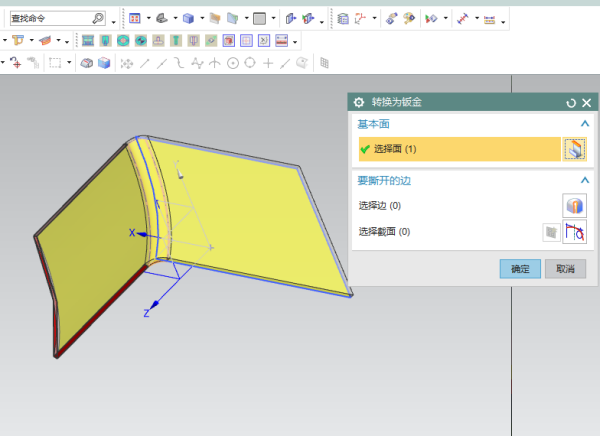

5、从NX建模切换到UG钣金，然后使用转换为钣金命令，把上一步创建的实体转换成钣金零件；

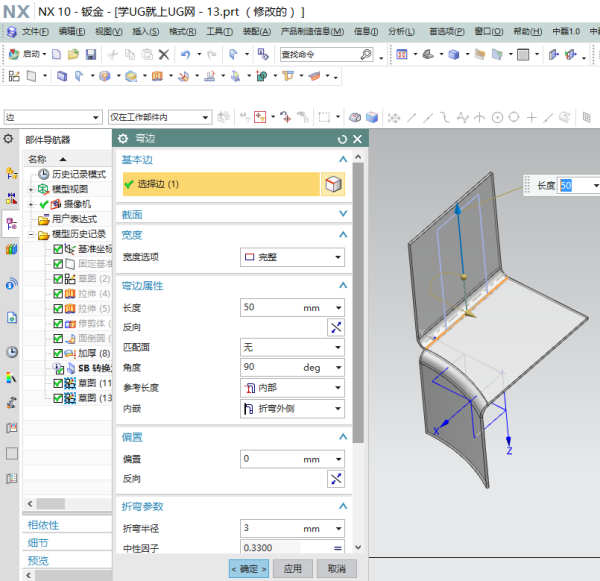

6、为测试是否转换钣金成功，可以使用弯边功能来进行检测，测试结果达到要求；

ug6.0里面怎么展开曲面折弯（折弯线为空间曲线）

UG钣金没有对弯边进行折弯的功能，只能在建模下设计，再把其转换成钣金；在NX建模零件下，先按你图上示意图绘制出零件，然后切换到钣金模块下，通过转化成钣金命令，把刚在建模下绘制的零件转换成3D；操作范例： 1、新建一个UG模档，然后按图上的方式创建曲线；（为便于演示，不需要按尺寸来绘制） 2、使用拉伸命令，把其转化成曲面； 3、使用面倒圆命令，增加R角，当然也可以把其转化成实体后，再增加R角，不过使用面倒圆，会方便很多； 4、选中曲面，使用加厚命令，把上一步创建的曲面变成实体，钣金零件的厚度大多是1mm. 5、从NX建模切换到UG钣金，然后使用转换为钣金命令，把上一步创建的实体转换成钣金零件；

UG弯折问题

如果你是用钣金功能做的话，那就简单了。沿着要弯折的位置画条直线，直接用这条线做个弯折，输入角度跟折弯半径就可以了。如果不是用钣金，那就自己画折弯中心线，将这个实体绕中心线旋转一个角度复制实体，然后把两个实体多余的部分切除掉，合并在一起，倒个圆角就行了。如果要更精确的用非钣金方法来做钣金件的话，实际上还要根据中性面系数计算出折弯部分实际的长度，就麻烦点了。
