vaxa中如何竖直标注形位公差？

软件 2024-04-01

cad怎样垂直标注形位公差？

有两种标注方法： 1.选用对齐标注方式，命令dimaligned。这种标注实际上标注的是线段的长度，所以对线段的端点比较敏感，确切地说是对标注点比较敏感，当采用夹点方式改变标注点的时候，你会发现不但标注的尺寸变了，而且标注的方向也变了。所以这种方法要求标注点捕捉的要准，才能保证标注方向的正确。 2.改变坐标系标注，步骤如下： ucsfollow命令，输入0；ucs命令，输入e回车，再选取线段的一端，注意此时十字光标的方向变了！观察左下角的坐标系的x及y的指向，如果不是想要的方向，重新输入ucs，再输入e回车，然后指定线段的另一端，这时就是我们想要的方向了。然后，就像你平常的一样标注就行了。如果

cad形位公差怎么标注?

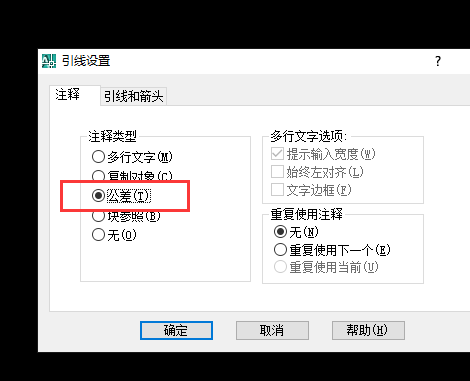

CAD中形位公差的快捷键是tol，在出现的对话框中选择需要的公差符号，填写公差和基准面代号，确定即可。通常形位公差还有引线，可以再次使用引线标注绘制出标注线。其实在引线标注的时候就可以输入形位公差的，输入引线标注快捷键后再输入设置S，在引线设置对话框中的注释设置中选择公差。然后再次输入引线标注快捷键，就会自动跳出形位公差的输入框

3.Caxa中怎么标注形位公差？

如何进行几何公差（形位公差）标注？

1、先画一个圆环物体，标注：以外圆为基准，要求内圆同轴度在0.1 mm以内。

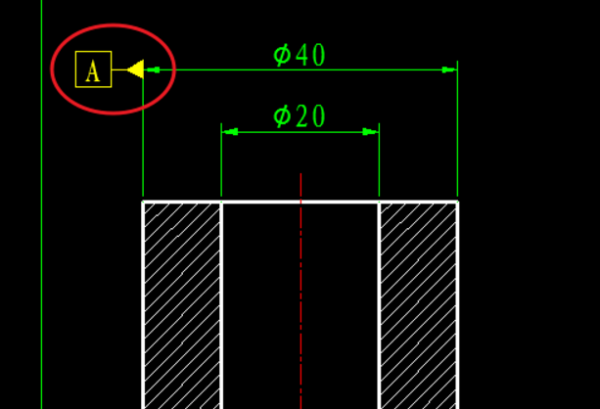

2、在外圆直径尺寸线上标注基准符号。

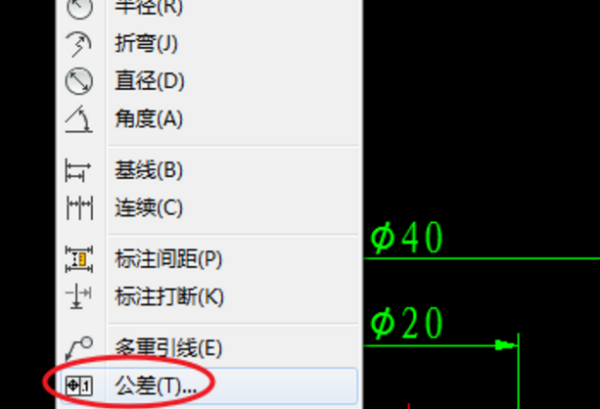

3、在标注中点击点击【公差】，进入几何公差（形位公差）标注界面。

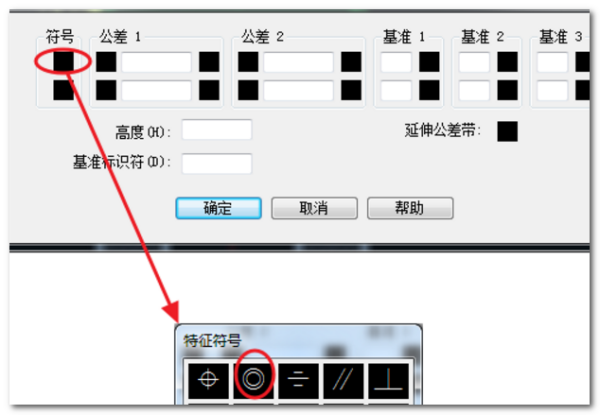

4、点击“符号”下面的黑框，选择几何公差（形位公差）的类别，即选择需要标注的几何公差符号。

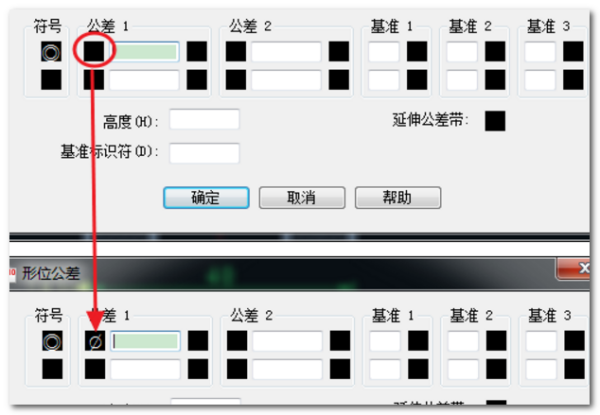

5、点击“公差”下面的黑框，可以激活直径符号。

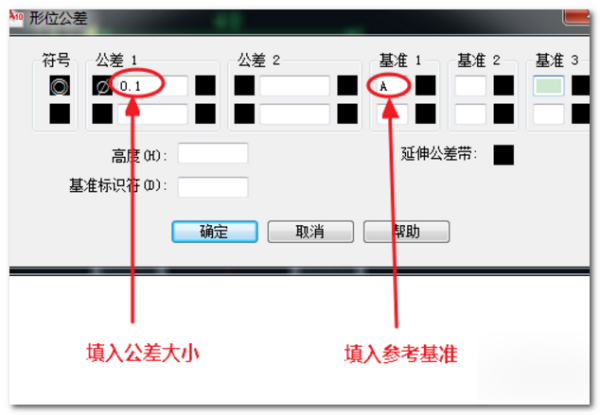

6、填入公差尺寸数字以及基准符号。填写完毕后，点击确定，几何公差的框格就会出现在光标附近跟随光标移动。

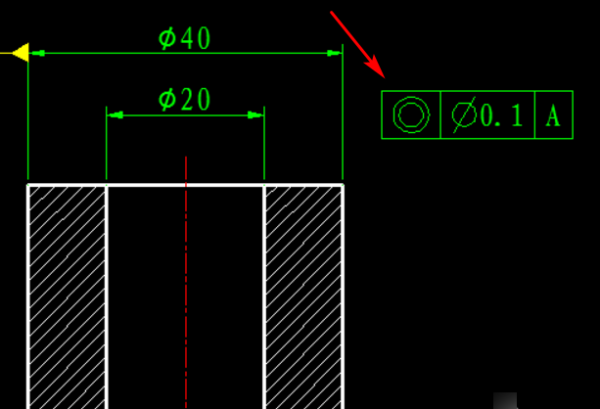

7、选择合适位置，单击鼠标左键，几何公差的框格即固定位置，显示在绘图区。

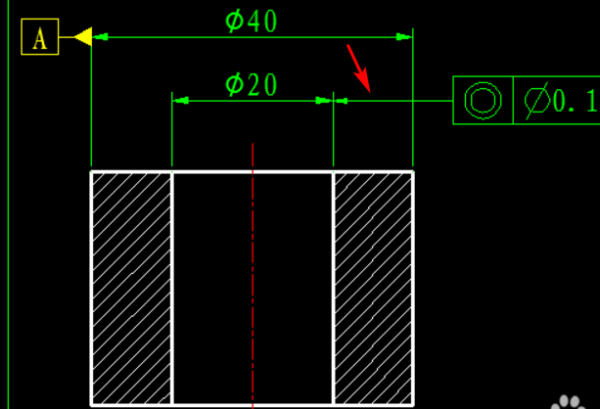

8、最后，添加指引线，将几何公差指向我们需要标注的尺寸线。至此，几何公差（形位公差）的标注就完成了。

cad形位公差怎么标注

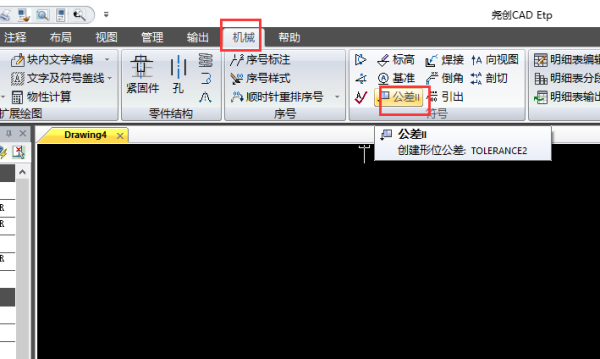

1、点击机械模块下的“公差Ⅱ”（即形位公差）：

形位公差

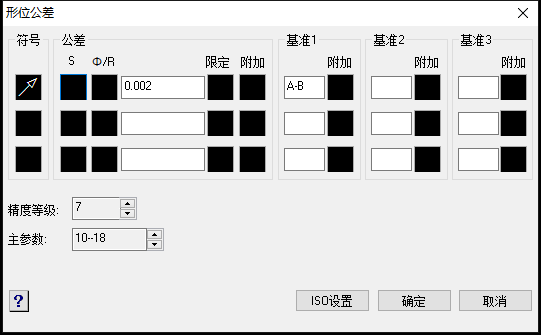

2、单击鼠标左键选择标注对象后，弹出“形位公差”标注对话框；

公差

对话框说明：点击黑色框选择所需符号，白色框为文字输入框，“ISO设置”框为复选框，点击此按钮，可在“ISO设置”与“国标设置”间切换。

3、选择符号、输入标注内容。如上图所示，在国标设置状态，用户先选择形位公差项目，再选择主参数范围、精度等级，程序可以自动查询自带的形位公差字典库中得到符合国标标准的形位公差值，并显示在形位公差值的输入区域。如上图所示，选择圆跳动、主参数30-50、精度等级2后，形位公差值区自动显示0.002。输入完成，点击“确定”按钮；

4、单击鼠标左键指定标注起点及终点。

实例：
