jk触发器转化为t触发器仿真

软件 2024-04-01

D触发器构成JK触发器

D=JQ（Q为反）+K（K为反）Q

D触发器构成T触发器

D=TQ（Q为反）+T（T为反）Q

当J=D,K=D非，JK触发器与D触发器逻辑功能相同，因此把J与K反向输入就相当于D触发器。

当J=K=T，JK触发器与T触发器逻辑功能相同，因此把J、K并在一起就相当于T触发器。

当J=K=1，JK触发器与T＇触发器逻辑功能相同，因此J、K并在一起共同输入为1，就相当于是T'触发器。

扩展资料:

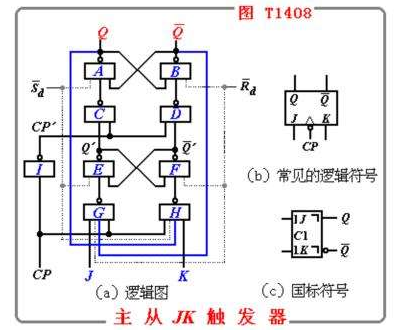

JK触发器和触发器中最基本的RS触发器结构相似，其区别在于，RS触发器不允许R与S同时为1，而JK触发器允许J与K同时为1。当J与K同时变为1的同时，输出的值状态会反转。也就是说，原来是0的话，变成1；原来是1的话，变成0。

该触发器无一次变化现象，输入信号可在CP 触发沿由1变0时刻前加入。由图7.6.1可知，该电路要求J、K信号先于CP 信号触发沿传输到G3、G4的输出端,为此它们的加入时间至少应比CP 的触发沿提前一级与非门的延迟时间。这段时间称为建立时间test。

参考资料来源：百度百科-JK触发器

jk触发器转换为t触发器的方法是J=K=T。
1、构造T触发器的特性表和JK触发器的激励表。
2、使用K映射，根据T找到J和K的布尔表达式。
3、构造JK触发器转换成T触发器的电路图。

将jk触发器转变为t触发器实验翻转时,触发器控制端可以这样接：把JK触发器复位端、J端与K端接通VCC，余下的时钟端成为控制端T，JK触发器转换成T触发器。

JK触发器的J端K端同时接同一信号T可以转换为T 触发器

D触发器转换成T'触发器：只要把D端和Q非端连起，就可以实现来一次CP时钟脉冲翻转一次的电路。

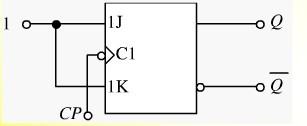

而JK触发器转换成T'触发器：把J、K端连起且保持输入高电平“1”就可以同样的时钟脉冲翻转一次的电路。
