钢结构生成节点时，我选用当前楼层批量生成，只能生成一个是什么原因

软件 2024-04-06

广联达钢结构软件怎么自定义节点（具体的步骤）？

使用背景：当软件内置的节点都不满足需求时，可以自己创建自定义节点以供下次使用（创建自定义需自行绘制节点处零件）。

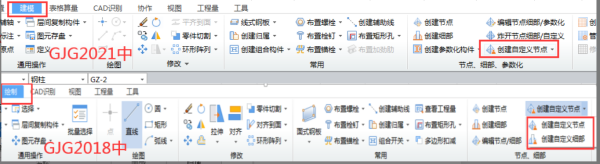

步骤一：在【绘制】或【建模】页签的工具栏点击【创建自定义节点】如图：

步骤二：根据提示依次选择主构件、次构件和绘制好的节点钢板、螺栓等(如果有孔洞或者螺栓、锚栓等部件，这些也要选择)。

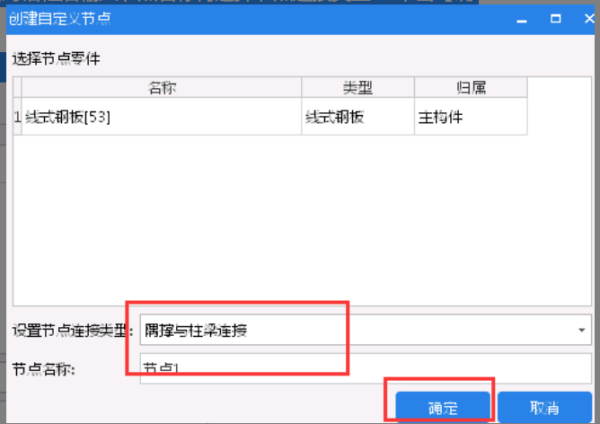

步骤三：选择完毕后---单击鼠标右键---弹出对话框后输入节点名称再选择节点连接类型---单击【确定】即可创建成功。如图：

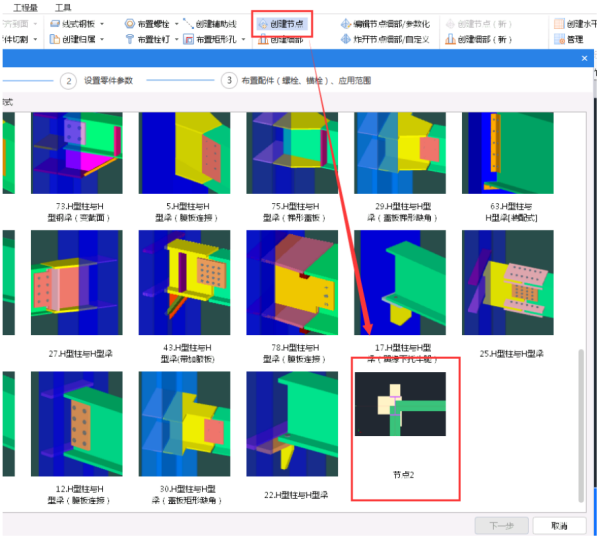

步骤四：需要使用自定义节点可直接点击【创建节点】---拉到最后面即可使用自己新建的自定义节点。

2021钢构算量软件,创建节点在哪里

gjg创造节点分五步。 1.在钢柱或钢梁的绘制界面，点击节点、细部---创建节点---先选择主构件、后选择次构件； 2.在弹出的选择节点样式对话框中选择与图纸对应的节点图； 3.根据图纸节点图选择合适的节点样式； 4.在编辑节点对话框中根据图纸输入对应的参数，按照图纸形状删除图纸中没有的零件---零件显示列取消勾选----单击下一步； 5.输入布置螺栓的属性和步骤间距，选择应用节点范围，点击确定

cad 钢结构节点图画图生成

你可以做一个模板库，到时直接调用模板就可以了啊！钢结构型钢来回就哪几种规格，节点形式也不是很多， CAD就是最好的画图设计软件了！多用就熟练了，里面功能多到你一两年都学不完！

PKPM常见问题及详解:结构篇？

1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后
