迅雷切割软件打开sw画的圆管加不了补偿为什么

软件 2024-04-28

solidworks如何画圆管呢?

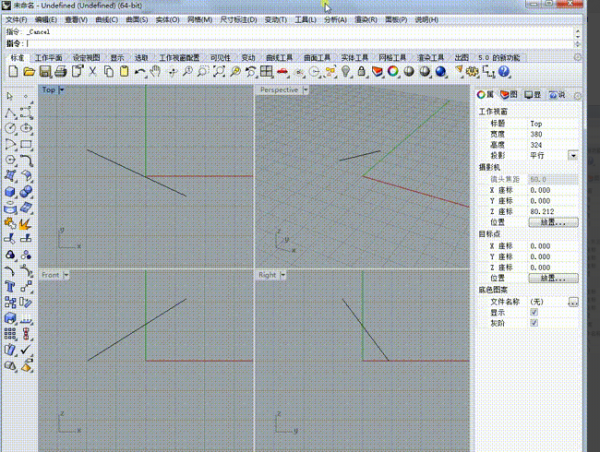

1、先画一条线段。然后点击F10，显示线段的两个控制点，通过拖动控制点，可以改变线段在三维空间的位置关系。

2、点击实体菜单里面的圆管命令，会在指令里面出现提示。

3、根据提示，选中要建立圆管的曲线，我这里就选中这条线段。

4、设置圆管的半径，并点击回车键。这样，线段就变成了圆管。

5、其实，圆管的半径可以在曲线不同的位置上取不同的值，这样，可以得到粗细不均匀的圆管。

6、选中曲线，在指令里面输入pipe，回车，在曲线不同的位置上输入一系列半径，就可以得到一个圆管。

solidworks如何画偏心大小头？

画偏心大小头需要在SolidWorks软件中进行如下步骤： 1. 创建草图：在“特征管理器”中选择要绘制加工的零件，然后在“特征”菜单中选择“草图”命令。在草图平面上创建一个圆形轮廓。 2. 绘制偏心大头：使用“偏心圆”命令，将一个相对于圆心位置较大的圆轮廓偏移到离其一个较小的距离。通过选择要被移动的圆和要偏离的距离来完成偏心操作。 3. 绘制偏心小头：在偏心大头圆轮廓上使用“偏心圆”命令继续绘制一个相对于圆心位置较小的圆轮廓，且半径要比偏心大头圆轮廓要小。同样也需要通过选择要被移动的圆和要偏离的距离来完成偏心操作。 4. 完成草图并确定特征：完成偏心大小头草图后，点击“退出草图”命令结束草图

solidworks怎么在圆管上面画带角度的圆孔

1、打开计算机，在计算机内打开solidworks，然后在solidworks界面内选择圆柱体垂直面上顶面作为草图基准面，单击“草图绘制”按钮。
2、选圆柱外圆边线后，单击“转换实体引用”按钮，将边线转换为草图上的圆，然后单击右上角按钮退出草图。
3、选圆草图，单击“插入”→“曲线”→“螺旋线/蜗状线”。
4、设置好螺旋线参数，“起始角度”最好设置特殊的角度，以便选草图基准面绘制轮廓。单击“√”确认即可。

solidworks怎么画锥形圆管

操作方法如下：
1.打开软件，选择零件模式。
2.草图绘制，点击上基准面绘制。
3.绘制草图圆，标注尺寸以220mm为例，然后退出草图。
4.选择特征-参考几何体-基准面。
5.基准面设置：第一参考为上基准面，选择距离100mm，在新的草图上绘制圆，此圆半径尽可能小。
6.退出草图，选择特征选项里的放样凸台/基体。在轮廓里选择两草图圆，点击对勾，即完成圆锥的绘制。

solidworks用一个实体切除另外一个实体

仅仅是实体切另外一个实体的话【无论它们之间有多复杂】，都可以用“分割”命令或者“组合”命令。（1）用“分割”命令的话，“分割”命令点进去后里面的”裁剪工具“选圆管的内圆柱面，然后在”所产生实体“里面选你要分成的部分，点”切割实体“。分割完之后重合的部分用“删除/保留实体”命令删除。目的达成~ （2）用“组合”的话，命令点进去后“操作类型”选“删减”，分别选圆管和方钢，然后删减重合部分。目的达成~ ps：哪个命令好用用哪个，一个不行换另一个
