proteus中运行程序时为什么会出现2个虚拟示波器

软件 2024-05-09

Proteus中的示波器可以最多同时连接4个通道，你想观察哪条信号线上的波形，就把那条信号线连接到示波器的A、B、C、D四个中的任意一个即可，这四个通道的区别就是显示波形的颜色不同。如图所示。

哦，这个简单啊~~~ 你运行仿真的时候，点击菜单栏中的“调试(D)”【注：我用到是汉化的Proteus，如果是英文的话，对应的文字是“Debug（D）”】，在该菜单的最下面应该会看到你当前所用到的虚拟仪器，点击一下“Digital Oscilloscope”(即示波器)就会出现示波器的屏幕了。

proteus元件库中示波器是OSCILLIOSCOPE”即“示波器”。使用方法为：

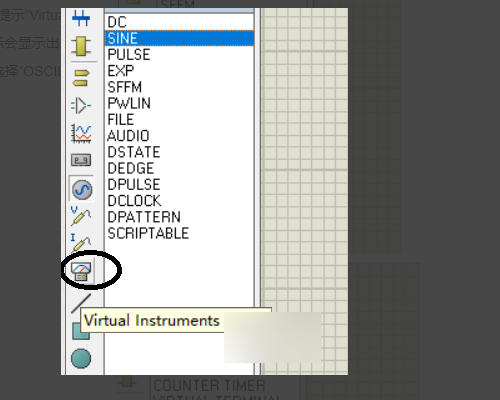

1、打开proteus，在左侧工具栏中找到一个“仪表”图标，鼠标停留在该图标上会提示“Virtual Instruments Mode”。

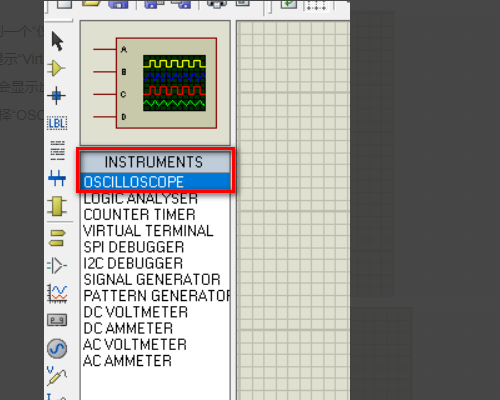

2、点击该图标会显示出一个“INSTRUMENTS”的界面，选择“OSCILLIOSCOPE”即“示波器”。

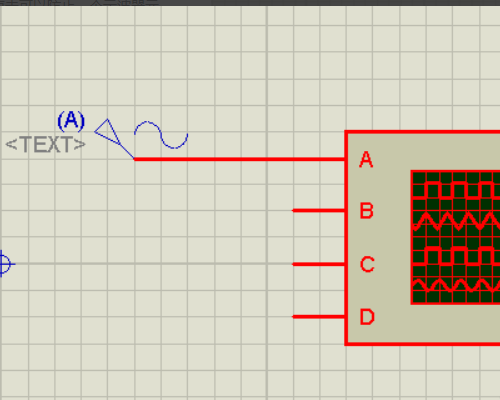

3、在工程空白位置点击可以防止一个示波器元件，每个示波器都有“A、B、C、D”四个通道，将需要测量的信号和对应通道连接即可。

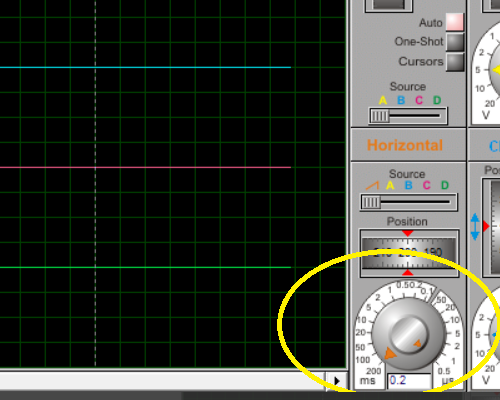

4、左下角的旋钮以ms、us为单位，对应的是时间轴，鼠标左键点击该旋钮的三角形符号，可以移动选择时间轴，或者可以直接在左侧的波形区域滚动鼠标滚轮，改变时间轴。

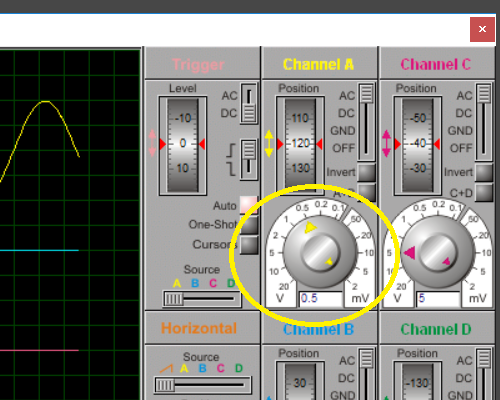

5、每个通道都有一个旋钮用来调节电压幅值，比如通道A对应于Channel A这一框，调节对应的旋钮可以改变对应通道的电压幅值。

程序没问题。proteus的动态显示1~10ms都正常。估计问题出在preoteus仿真上。因为软件对三极管支持的不太好，所以显示不正常。试试去掉三极管，同时改下代码为先高电平点亮，延时，再低电平熄灭。

你要调一下触发信号，包括信号的边沿（上升或下降）、电平大小，这个和真实的示波器是一样的，还有，要调一下时标，不适当的时标也会让波形出不来。

proteus中 运行程序时为什么会出现2个虚拟示波器
