CAD坐标手输坐标和图纸坐标不在一个位置

软件 2024-05-19

CAD图纸上标注的坐标和CAD 实际坐标不一样怎么解决

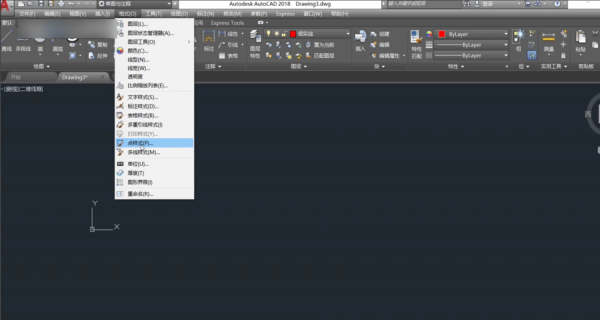

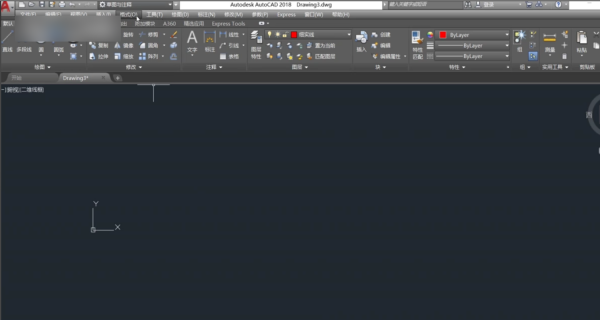

1、打开软件，单击上方的“格式”按钮。

2、然后点击“点样式”并设置样式。

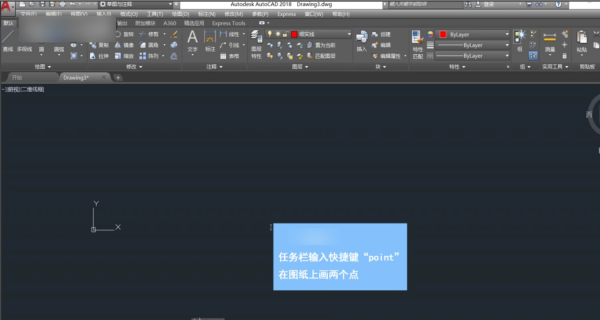

3、在任务栏输入快捷键“point”，在图纸上画两个点。

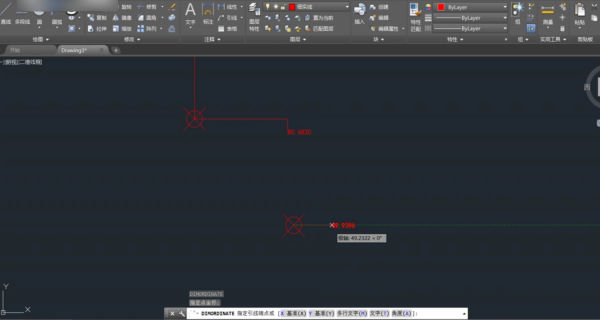

4、单击上方的“标注”按钮，然后选择“坐标”，单击之前画的点并移动鼠标。

5、鼠标水平移动得到Y轴坐标，鼠标竖直移动得到X轴坐标。

6、按“回车”可重复当前命令。

CAD图纸上标注的坐标和CAD 实际坐标不一样怎么解决？

CAD图纸上标注的坐标和CAD实际坐标不一样是坐标设置时出现问题造成的，解决方法为：

1、打开CAD软件。

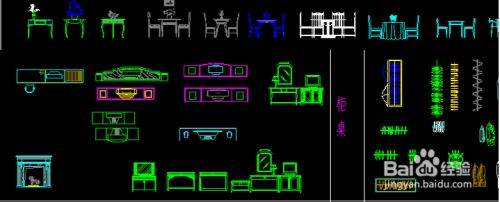

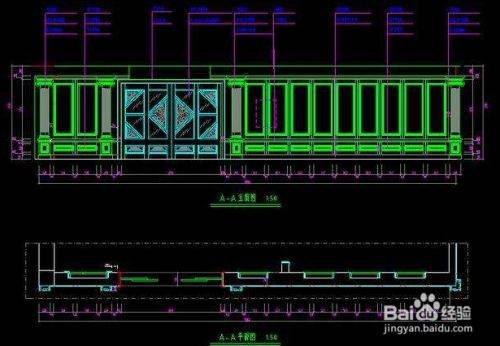

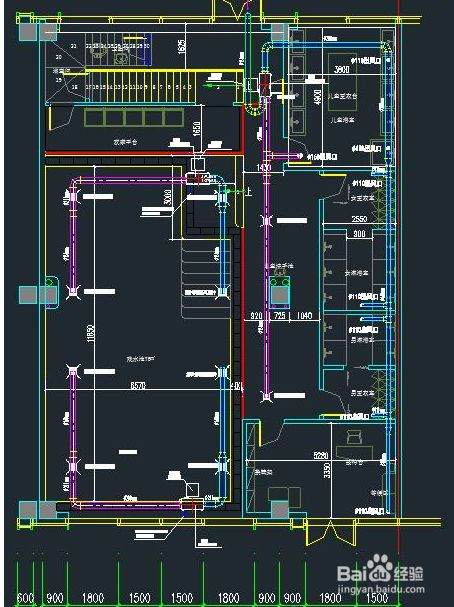

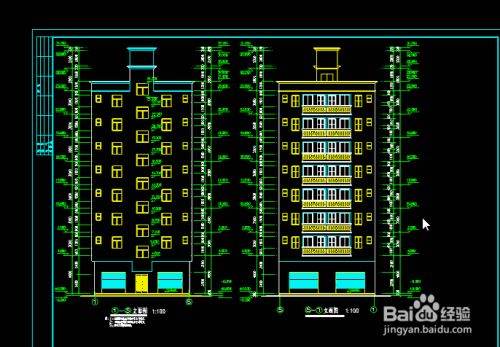

2、打开需要编辑的CAD文件，我随意选择一份来演示。

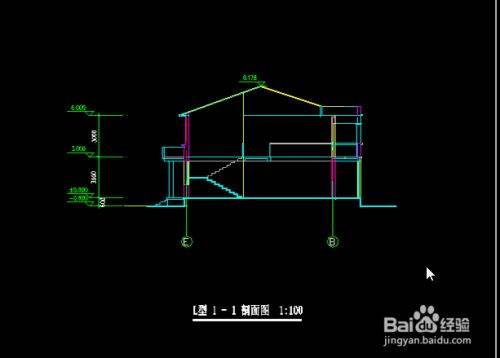

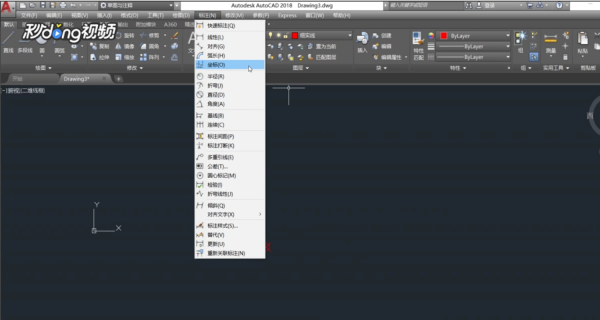

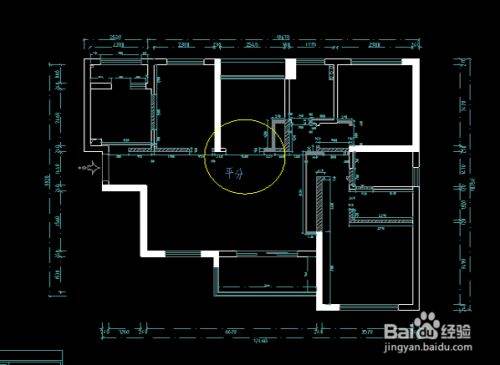

3、点击菜单【标注】》【坐标】选项，然后点击建筑的角点，便可进行坐标标注。

4、在左下角调整标注的比例，以显示清晰为标准。这种标注一般来说是不太规范的，基本上都要求要以米为单位，可输入“S”进行调整。

5、将单位设置成M，设置确定后，重新标注，标注完成。

注意事项：

随着人工智能、多媒体、虚拟现实、信息等技术的进一步发展，CAD技术必然朝着集成化、智能化、协同化的方向发展。

cad图纸坐标和标注坐标不合？

1、打开带有设计院给出的坐标的图纸，首先标注一下坐标，看是否与原图一致。 2、与不一致，我们先要设置一下，UCS命令，然后W命令选择世界坐标系。 3、L直线命令输入图纸一个点的坐标，最好是相对的角部，输入Y坐标逗号X坐标，例如X=4321568.321 Y=35896.403，直线命令输入35896403,4321568321回车，（注意不要有小数点，因为图纸比例的问题，我们可以在标注样式里修改，下一步会讲到）画一条直线。 4、命令RE空格刷新一下图纸，然后把图纸移动到直线的一端，便于以后操作，命令L直线输入另一坐标点同上，然后与之前的直线相连。 5，将图纸中的两点坐标，画一条直线相连，在标注

CAD图纸上标注的坐标和CAD 实际坐标不一样怎么解决？

先下个天正建筑，接着随便新建一个空白图纸在里面点直线命令两点一线
请点击输入图片描述
一个点输入 y值和逗号和x值，回车后再输入下一个点y值和逗号和x值，回车确定出一条直线。
请点击输入图片描述
一定要先输y值再输x值中间用逗号分开记住不要输点号是逗号，比如说x=1234.56 y=2345.67 你输入的时候要这样输 234567,123456
请点击输入图片描述
直线完成了，你可能找不到这条直线，因为cad里面就是整个大地坐标系
请点击输入图片描述
没关系，你只需输入命令z 回车，e 回车，这根刚画的直线就出来了，或者点全部缩放也能找见
请点击输入图片描述
把你想要标注坐标的图纸，复制粘贴到，刚画完直线的工作面上，注意右下角图纸比例要是同等比例
请点击输入图片描述
然后输入学命令m 回车，把你坐标基点，直接移动过去，然后就可以随便标注图纸的每一个地方了
请点击输入图片描述

cad图纸坐标不对怎么调整

cad图纸坐标不对调整步骤如下：
先下个天正建筑，接着随便新建一个空白图纸在里面点直线命令两点一线
一个点输入y值和逗号和x值，回车后再输入下一个点y值和逗号和x值，回车确定出一条直线。
一定要先输y值再输x值中间用逗号分开记住不要输点号是逗号，比如说x=1234.56y=2345.67你输入的时候要这样输234567，123456。
直线完成了，你可能找不到这条直线，因为cad里面就是整个大地坐标系。
只需输入命令z回车，e回车，这根刚画的直线就出来了，或者点全部缩放也能找见。
把你想要标注坐标的图纸，复制粘贴到，刚画完直线的工作面上，注意右下角图纸比例要是同等比例。
然后输入学命令m回车，把你坐标基点，直接移动过去，然后就可以随便标注图纸的每一个地方了。
