SolidWorks怎么切除曲面？

SolidWorks切除曲面的操作步骤如下：

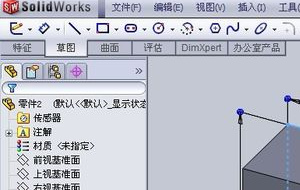

1、首先打开电脑，打开电脑后再点击打开SolidWorks新建一个零件模型，并拉伸实体。

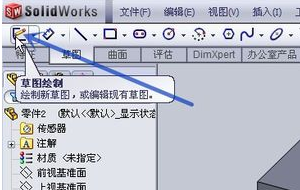

2、在右上角点击“右视基准面”上新建一个草图。

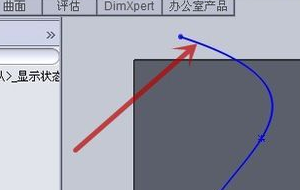

3、然后绘制曲线，这个曲线实际操作中可以使任意曲线向左转|向右转。

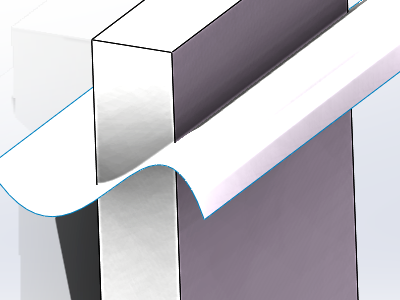

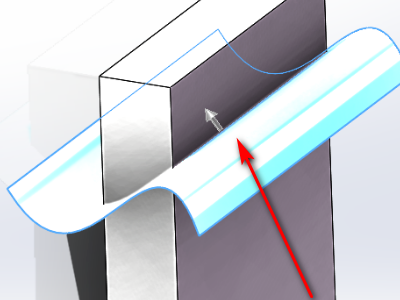

4、然后可以对这个曲线进行曲面拉伸处理，拉后的曲面也将利用这个曲面对实体进行切除操作。

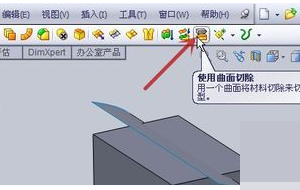

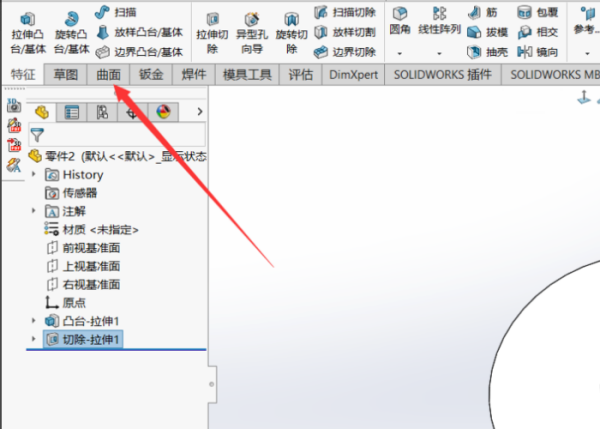

5、然后用鼠标左键点击页面顶端“曲面”工具栏中的“使用曲面切除”这个选项。

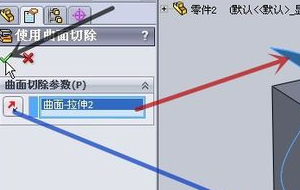

6、最后在“进行切除的所选曲面”中选取刚才拉伸的曲面，设定要切除方向，确认无误后点击“确定”问题就解决了。

solidworks如何旋转曲面

　　操作步骤：

　　1、单击【曲面】工具栏中的【旋转曲面】按钮，或者选择【插入】【曲面】【旋转曲面】

　　菜单命令。

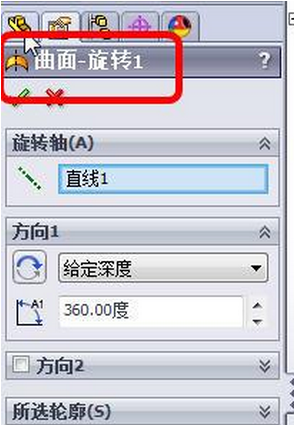

　　2、在【属性管理器】中弹出【曲面一旋转】属性设置框，设置旋转参数。

　　1)【旋转轴】:设置曲面旋转所围绕的轴，所选择的轴可以是中心线、直线，也可以是一

　　条边线.

　　2)【反向】:改变旋转曲面的方向。

　　3)【旋转类型】:设置生成旋转曲面的类型。
【给定深度】:从草图以单一方向生成旋转。

　　.【成形到一项点】:从草图基准面生成旋转到指定顶点。

　　.【成形到一面】:从草图基准面生成旋转到指定曲面。

　　.【到离指定面指定的距离】:从草图基准面生成旋转到指定曲面的指定等距。

　　.【两侧时称】:从草图基准面以顺时针和逆时针方向生成旋转。

　　

solidworks曲面切除时出现几何条件无法完成此操作，这是为什么？求大神帮忙？

solidworks曲面切除时，出现几何条件无法完成，是设置错误造成的，解决方法如下：

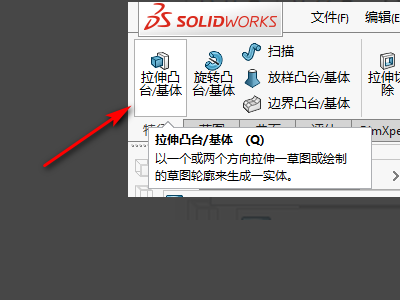

1、首先打开solidworks，点击拉伸实体工具。

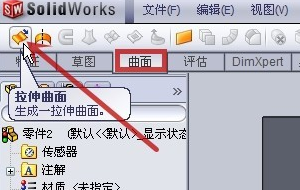

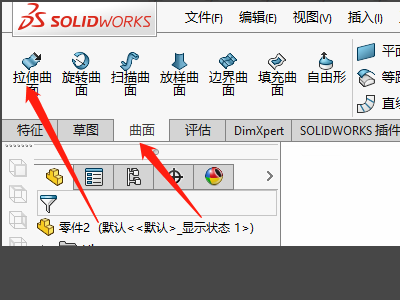

2、然后绘制一个拉伸实体，点击确定。再转到曲面绘制状态栏，点击拉伸曲面工具。

3、绘制一个曲面，点击确定。

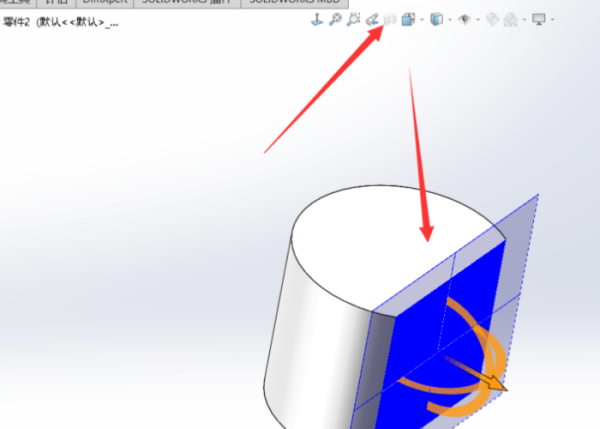

4、再接着点击使用曲面指令。点击绘制的曲面，选取切除的方向，点击确定。

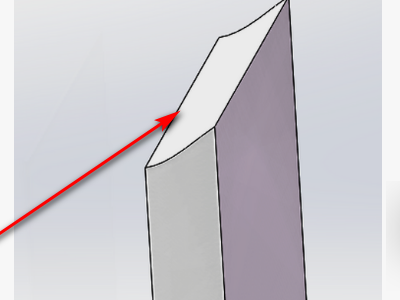

5、这样，就使用曲面将拉伸实体的上部分切除了，再将曲面隐藏即可。

solidworks导入点云数据后如何操作生成曲面？

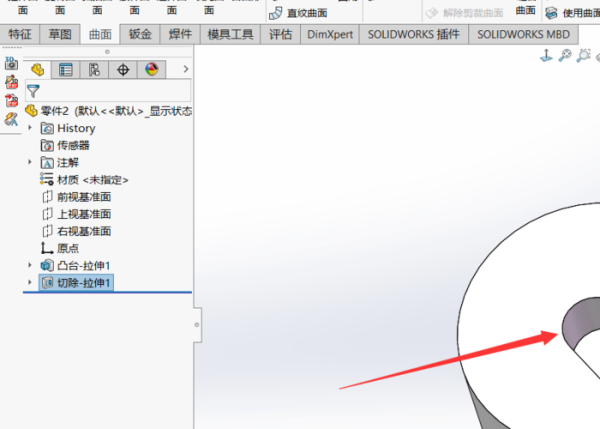

1、先打开一个需要用到曲面填充命令的零件图。

2、然后在工具栏里找到曲面命令，如果工具栏里没有曲面命令，可以右击调用出来。

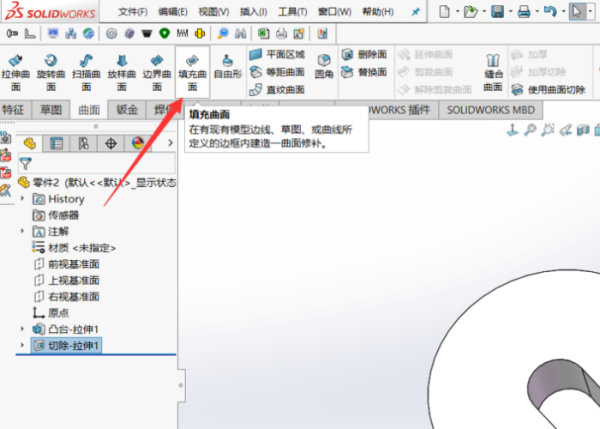

3、之后找到填充曲面的命令。

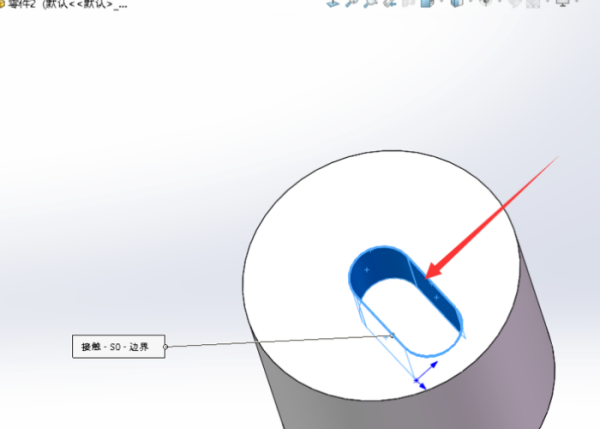

4、然后依次选中需要填充曲面的几条边线。

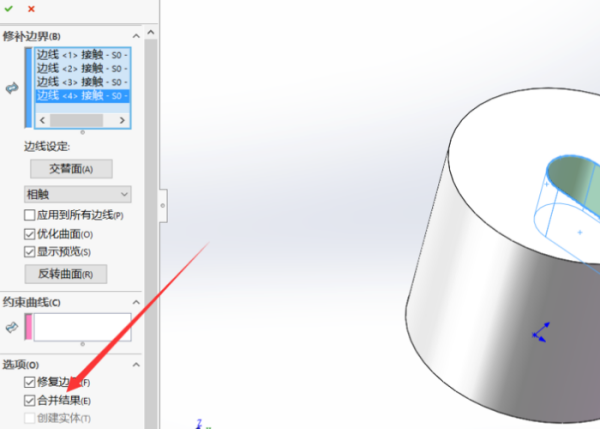

5、选中完之后就会出现预览效果，在左侧还有一个合并结果的选项，如果选中合并结果，那填充曲面之后整个零件就会变成实体。

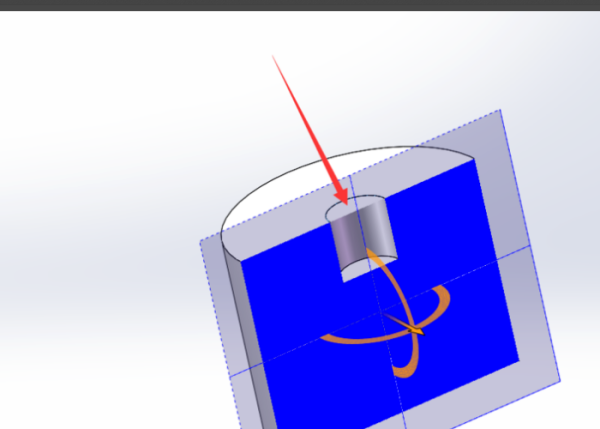

6、可以使用剖面图来查看合并结果后的零件，里面是实得。

7、如果不选合并结果，那就只会生成一层表面，剖面图可以看到里面是空的。

solidworks怎么在曲面上拉伸切除

是要在独立的曲面上切除还是在实体的曲面上切除，操作略有不同。 独立曲面上拉伸切除，根据自己的需要创建辅助面，在辅助面上做草图，用面的拉伸命令创建出用于切除的面，用此面对已有面切除即可。 实体曲面上拉伸切除，根据自己的需要创建辅助面，在辅助面上做草图，用拉伸切除特征对已有实体切除即可。
