　　缩放图形我们一般都会要有个参照物，这样才可以具体知道我们的图形应该缩放到什么尺寸，其实这个也不算太难，下面就让我告诉你cad图形怎么按照参照物缩放的方法，一起学习吧。

　　cad图形按照参照物缩放的方法

　　1、命令行输入ro(命令全名rotate)，选择图块对象，指定块中直线的左端点为基点(也可选择其他点，这里为方便选择此点)，要求旋转角度时键入R(参照选项)，点取块中直线的两个端点获取参照角度。

　　2、要求新角度时键入P(点选项)，点取图块外直线的两个端点获得新角度。旋转命令通过以上传入的实测参照角和新角度，便可精确地计算出需要的旋转角度并对图块进行旋转。

　　3、旋转命令结束后，可以看到块内快外两条直线已经平行了。

CAD 缩放的问题。我想参照一个图形，缩放另外一个图形成为相同大小。怎么做？

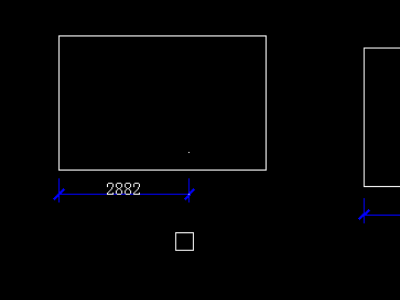

1、打开cad，导入要操作的图形，把小矩形缩放到与大矩形一致。

2、输入缩放命令SC并空格，拾取小矩形。

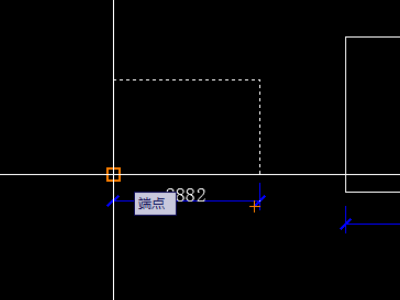

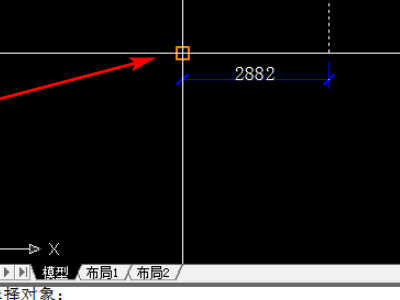

3、鼠标点击任意一点，确定缩放后的基点。

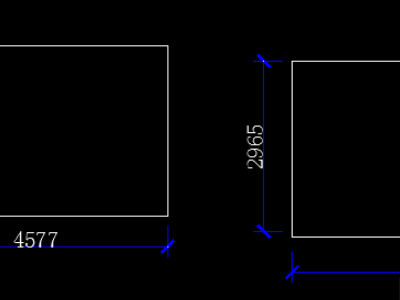

4、输入比例因子，可以输入他们实际长度的比值作为比例因子，比值符号为斜杠“/”。如图：输入比例因子4577/2882，然后空格，缩放成功。

5、重新标注一下两个矩形的尺寸，发现二者大小已变一样。

如何让CAD图整体缩小或者放大一定的尺寸

CAD整体缩小或放大，可在视图中设置。

在视图中设置CAD整体图纸大小步骤如下所示：

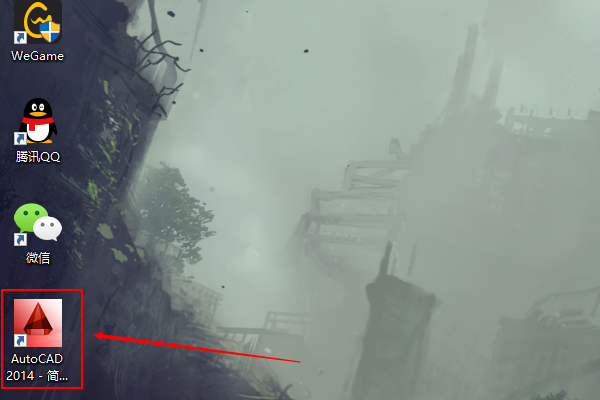

1、打开CAD软件，进入CAD程序。

2、选中需要整体缩小或放大的图纸。

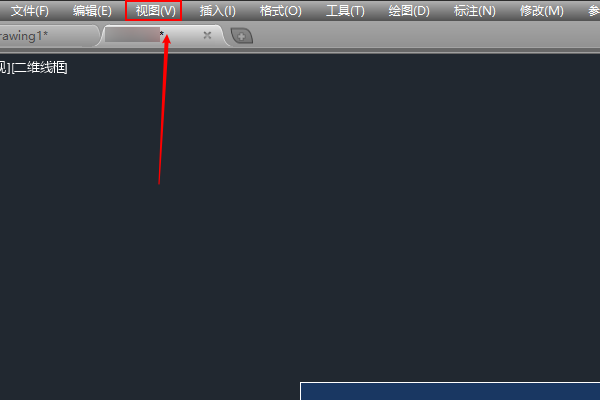

3、点击CAD视图菜单。

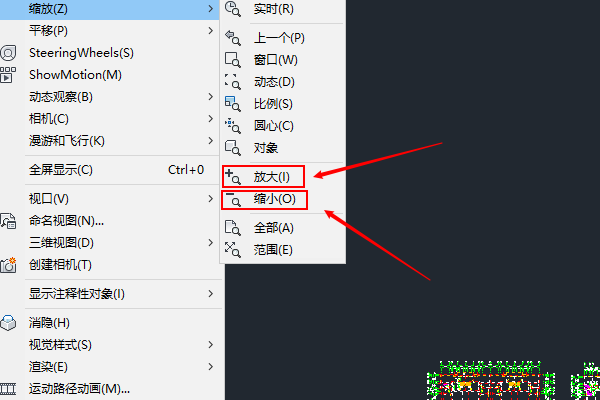

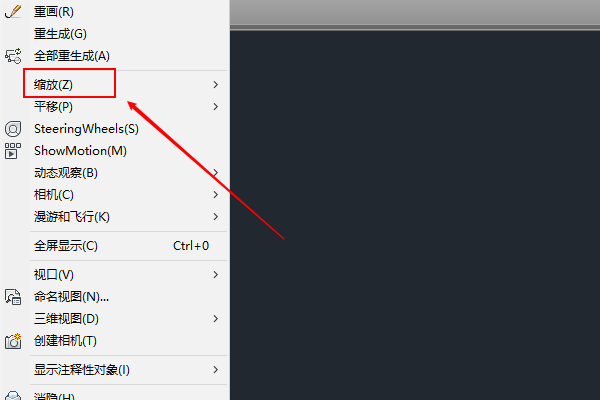

4、在CAD视图菜单中，选择缩放。

5、如图所示，即可实现CAD放大和缩小功能。

CAD缩放怎么让标注和图一起缩放？

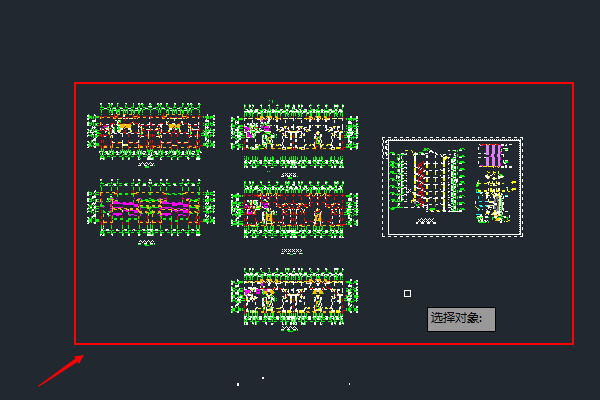

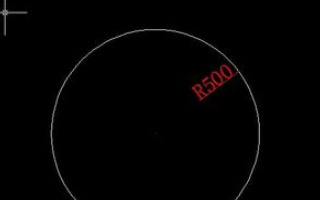

1、打开已经做好的CAD图，全选（包括标注），进行缩放。

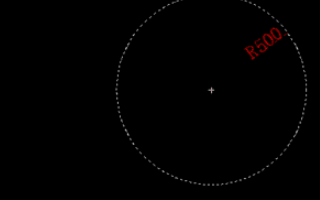

2、记住自己缩放的比例因子，如图，就是缩小了一半的CAD图，你会发现其中的标注也跟着缩小了一倍。

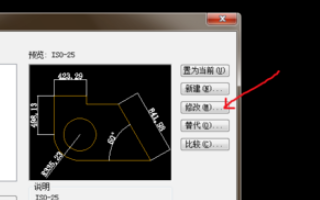

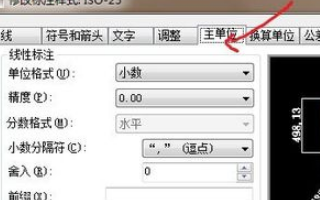

3、随后打开标注样式，点击想对应的标注标注样式，点击“修改”。

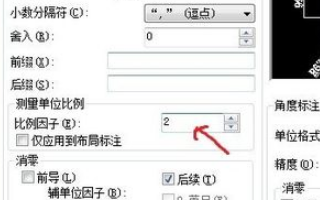

4、进入“主单位”这一栏，修改了“测量单位比例”下的“比例因子”。

5、把默认的比例因子“1”修改成前面缩放比例因子的倒数，如图输入1/0.5，即输入“2”。随后点击确定。

CAD缩放怎么让标注和图一起缩放

快速打开需编辑图纸

桌面双击启动一安装完毕的迅捷CAD编辑器标准版制图软件，运行软件进入软件操作窗口界面。随后点 击“文件”—“打开”按钮，据所保存的CAD图纸文件路径，快 速找到需编辑文件并点 击打开。

“查看器”选项卡切换

打开图纸文件后，软件一般会默认为“查看器”操作界面，如果不是，这里我们需点 击软件顶部功能栏，将软件切换至“查看器”操作窗口即 可。

“位置”-“框选缩放”

待软件切换至查看器窗口，在“位置”功能区选择“框选缩放”功能并点 击激 活该命令。

功能应用

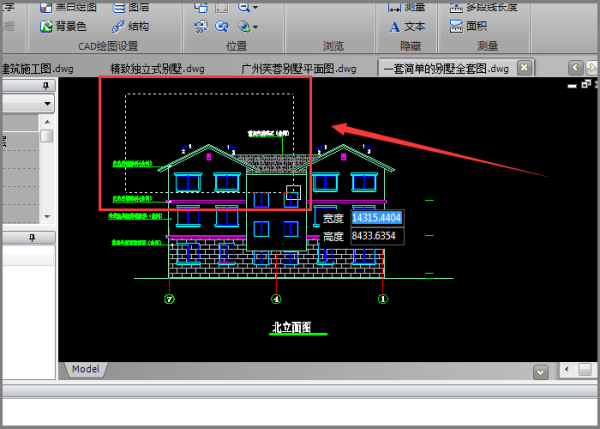

框选需缩放区域，单击鼠标左键，即 可按照用户自身要求对所选区域进行合 适的放大缩小操作。（如一 次框选无法满 足用户需求，可重复使用该框选缩放命令）此时可以详细查看某一区域进行修改或编辑。
