在广联达土建计量软件里装配式阳台怎么建模？

软件 2024-06-28

广联达阳台翻边怎么建模

可以用圈梁画
联达的阳台翻边的话建模可以使用圈梁来绘画，然后在测量就基本可以。
楼梯的话也是.比较难的，大家可以广联达图形算量中楼梯不好画.用组合构件的话，组合了就不好删除组合的一部分东西.对于修改性很烦碎，我们一般都是用表格算楼梯的工程量。

如何在广联达中设置建模？

你指的是软件中的计算吧？1.飘窗只布置飘窗板，外围用虚墙(虚墙在建立的时候不要输入厚度，厚度没有实际意义且影响图层的直观性)围成封闭结构，里面布置房间名字为飘窗，其数量单独数出来； 2.阳台转角窗，如果你是从钢筋里面倒过来的件儿，那么在钢筋里面把阳台的转角墙合并，之后布置转角窗，软件自己就能转弯布置，倒给图形的时候会自动断成2个，自动划分的很规整；如果直接画的图形，那我只知道把一个窗分开建立2个，然后精确布置拼起来~~~ 3.还有就是不要注重原汁原味~~软件的存在就是为了算量的准确，三维显示的效果是次要的~~把转角窗分别建立成2个能布置上去的窗，在阳台上找合适的地方布置上去就行了~~别要求那么

广联达建模怎么建？求大神

1.打开GGJ、首先选择计算规则（选择图集11G还是03G，这个不想其他设置以后可以改，开始选了以后就不能改了） 2 在“工程信息”中参照结构图输入抗震等级和结构类型等。然后下一步。。。一直下一步最后点完成进入主界面 3.点左下角“绘图输入”然后双击“常见构件类型”下的轴网，按照图纸输入上开间，下开间，左进深，右进深完成轴网建立。 4 然后是”CAD识别“下的”CAD草图“点他导入CAD结构图。因为先画基础，可以删除其他的图。把基础图移动到你画好的轴网上，要重合哈。接着就开始画图。建议：你先不要用CAD导图，因为有的图并不是很好导对于新手来说比较困难。而且导的并不是很导完后需要自己再去复核，

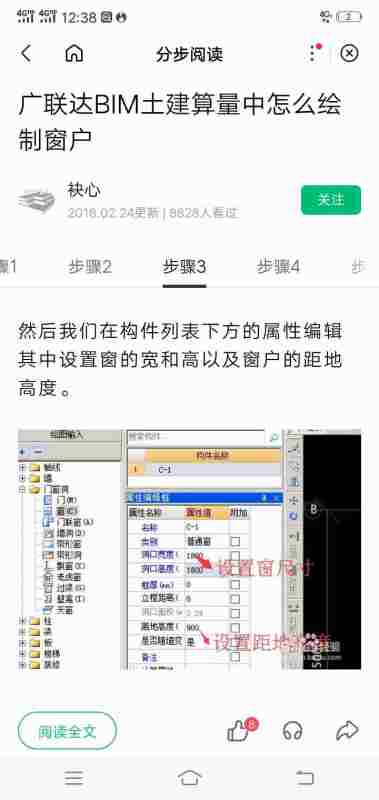

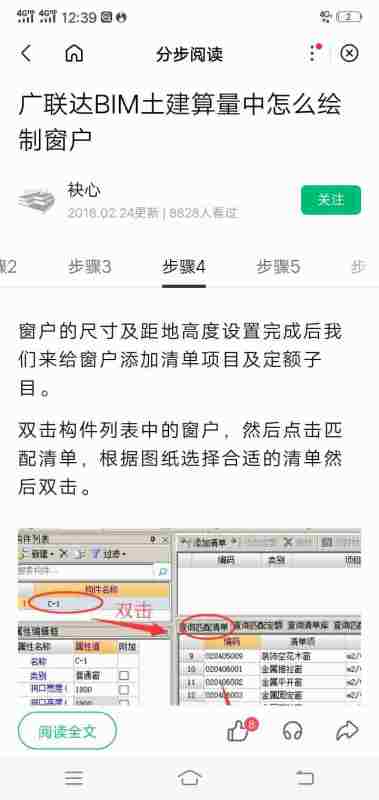

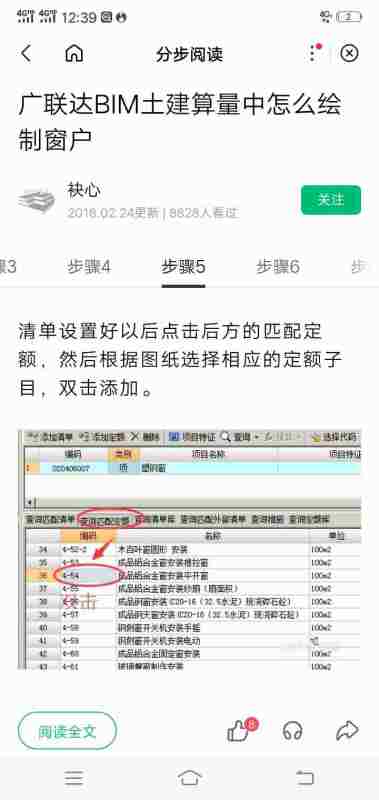

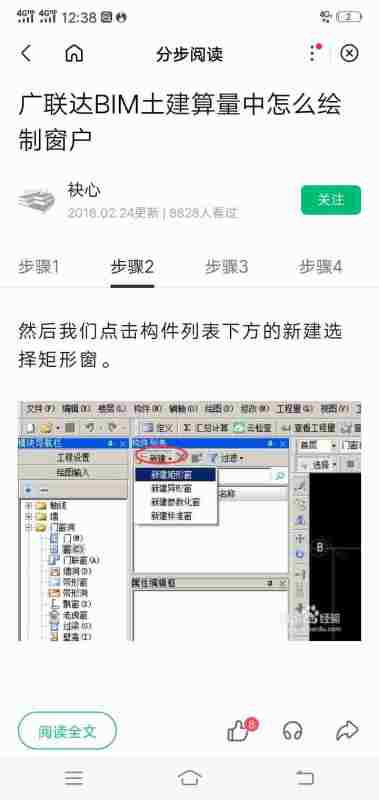

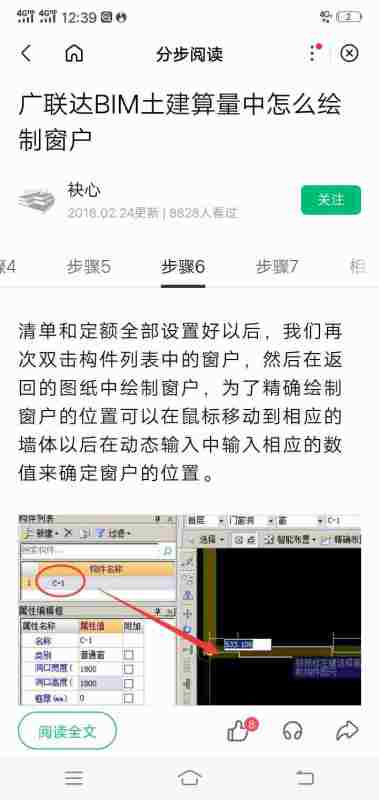

广联达图形算量中阳台应该怎么画

首先在的打开的工程中选择好要绘制的门窗好的楼层后点击绘图输入中的门窗洞，然后点击窗。【摘要】

广联达图形算量中的阳台窗户如何画【提问】

首先在的打开的工程中选择好要绘制的门窗好的楼层后点击绘图输入中的门窗洞，然后点击窗。【回答】

广联达安装计量怎么显示模型

土建导入安装步骤一：在土建计量GTJ软件中点击左上角T图标---导出---导出gshmd文件。如图： image.png 步骤二：点击【导入土建模型】功能，弹出窗选择要导入的土建模型参照文件（gshmd文件），点击打开，如图： image.png 步骤三：点击打开，弹出设置构件楼层的窗体，可以选择要显示的构件类型及属性，点击下一步可以选择楼层对应关系（支持多单项工程调整对应），光标定位在每一行均可以通过勾选修改对应显示土建楼层，然后设置定位点（默认按照土建的00点对其安装00点位置，若需要调整可以手动定位修改）检查无误后点击确定。如图： image.png 步骤四：导入完毕，此时导航栏自动增
