广联达三台独立基础会画，那么两台基础怎么画

软件 2022-06-22

打开钢筋软件，在基础层新建独立基础，然后再新建，选择参数化基础，里面就有三台阶的独立基础，把一个台阶的数改为0就是了。

广联达钢筋抽样软件自动考虑构件之间的关联和扣减，使用者只需要完成绘图即可实现钢筋量计算。内置计算规则并可修改，计算过程有据可依，便于查看和控制，满足多种算量需求。报表种类齐全，满足各阶段，多方面需求。软件还有助于学习和应用平法，降低了钢筋算量的难度，大大提高工作效率。

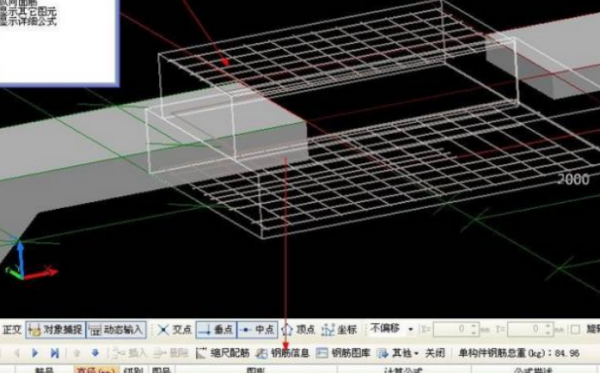

广联达钢筋抽样软件推出的钢筋三维线显示，真正给用户带去价值，让用户更清晰计算结果，让用户核量对量更方便。

广联达钢筋抽样软件首先实现了包括柱、暗柱、端柱、剪力墙、梁、板受力筋、板负筋、螺旋板、柱帽、楼层板带、集水坑、柱墩、筏板主筋、筏板负筋、独基、条基、桩承台、基础板带共18种21类构件的钢筋三维线显示。

这个您就直接单独个画个的就行，就是先画一个，再画应为一个就可以，因为他计算的计算规则设置的自动扣减重合部分，所以不用担心两个分开画了之后会把重合部分算两次。另外如果这种多棱台的用独立基础画不出来，您可以用条基画，有新建异形条基的选项在钢筋里面补充好就可以。

先点“定义”，“新建独立基础”，然后再点“新建”，“新建矩形独基单元”，有几层就新建几个矩形独基单元，也有别的形状的，根据图纸来就好。

根据基础类型分别定义，包括筏板基础，定义后，用直线或矩形画法，独立基础和条形基础，用参数化定义，用点画法或直线画法。

施工图的内容和用途一套完整的施工图，根据其专业内容或作用不同，通常包括：

1、图纸目录：包括每张图纸的名称、内容、图纸编号等，表明该工程施工图由哪几个专业的图纸及哪些图纸所组成，以便查找。

2、设计总说明：主要说明工程的概况和总的要求。内容一般应包括：设计依据（如设计规模、建筑面积以及有关的地质、气象资料等），施工要求（如施工技术、材料、要求以及采用新技术、新材料或有特殊要求的做法说明）等，以上各项内容，对于简单的工程，也可分别在各专业图纸上写成文字说明。

3、建筑施工图：包括总平面图、平面图、立面图、剖面图和构造详图。表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等。

4、结构施工图：包括结构平面布置图和各构件的结构详图。表示承重结构的布置情况，构件类型，尺寸大小及构造做法等。

5、设备施工图：包括给水排水、采暖通风、电气等设备的平面布置图、系统图和详图。表示上、下水及暖气管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。

扩展资料：

建筑施工图设计注意事项：

1、建筑结构设计时，应根据结构破坏可能产生的后果、危及人的生命、造成经济损失、产生社会影响等的严重性，采用不同的安全等级，建筑的安全等级直接影响到承载力表达式中结构重要性系数的取值，所以必须在设计中予以明确。

2、建筑施工图设计中总平面图应注意的事项，大部分设计的总平面图中只有建筑单体的平面定位，缺少建筑间距、广场、道路布置、档土墙及道路的转弯半径、宽度、交叉点、变坡点、标高、坡度、坡长、坡向等竖向设计内容。

3、要掌握相关的投影原理和规律并熟悉房屋建筑的基本构造施工图是根据投影原理绘制的，用以表明房屋建筑的设计及构造做法，所以要看懂施工图应掌握点、直线、平面、球体、棱柱、圆锥体等一些基本形体的投影规律（包括轴测投影）和基本原理。

参考资料来源：百度百科-广联达

在广联达计量软件中，切换到独立基础，新建参数化独立基础，然后选择阶梯形独立基础，修改参数，确定。新建构件后，然后在平面图中，捕捉轴线交点，点击绘制到轴线交点上，然后根据图纸的偏轴线尺寸，移动到正确位置。
