求桩基础位置偏差绘制软件，有的话发277344028@qq.com，谢谢

求CAD自动生成桩位偏差程序

专门有自动生成桩位偏差竣工图程序，有四种模式，可以看下演示：

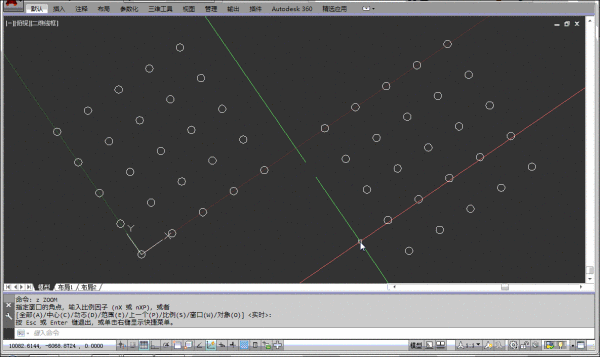

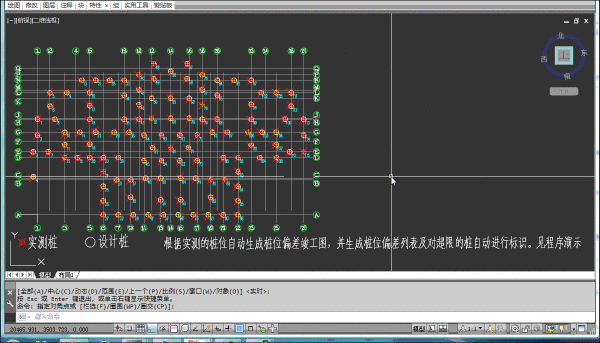

第一种模式：根据实测的桩位坐标来生成和实地一样的桩位偏差竣工图(scpc)，桩基竣工完成后，实际测量桩顶坐标，用展点程序（ZD）将其展到桩基图上（注意桩基图是在绝对坐标位置，以及单位要统一），然后执行这scpc命令，设置设计桩所在的图层、实测桩所在图层、允许偏差范围、箭头比例、图形比例等参数，回车即可生成偏差值和偏差列表。这里需要注意几点：1、桩是整体块的话要先炸开，保证每根桩都是独立的对象，且桩所在的图层统一；2、编号文字大小要一致，且图层要统一。如果桩或编号对象图层不统一的话，可以用filter过滤器命令，批量选择某一类对象后，将其指定到统一的图层上即可。scpc（原命令hzpc)程序演示如下：

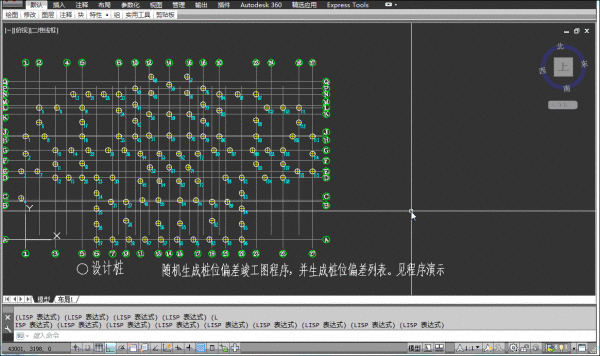

第二种模式：随机生成桩位偏差图(hzpc)，如果只需要在桩位图上生成偏差值，不需要偏差列表，可以执行hzpc。注意此种模式生成的是随机偏差，桩对象是整体块一样需要先炸开且桩图层要统一。演示如下

第三种模式：带桩号随机生成桩位偏差竣工图并生成偏差列表（sjpc)，和scpc程序类似，只是生成的是随机偏差。可以设置偏差范围、箭头比例、表格比例及位置等。sjpc程序演示如下：

第四种模式：根据实量的桩位偏差数据绘制桩基偏差竣工图，可同时标注平面偏差、标高偏差数据，也可以仅标注平面偏差或仅标注标高偏差。演示如下:

求 桩基础桩位偏移图

就是在原桩位图的图纸上，将桩的偏移标注出来。

例如：Z120是桩号，箭头表示偏移方向，50、20分别代表偏移尺寸

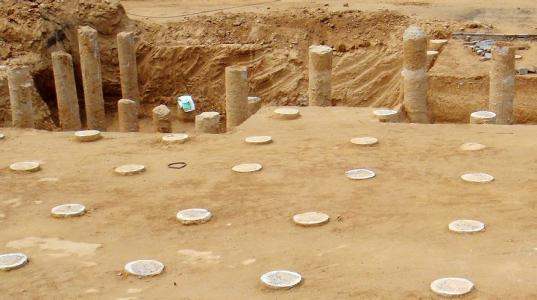

灌注桩的桩位偏差是多少？允许偏差范围是多少？

单排桩成桩偏差不应大于5公分，群桩基础不大于10公分，如果出现超出偏差，可通过接桩的方法处理，按劳1%调整值，理论上如果你的桩偏了9公分，就在设计桩顶标高处往下打9米，纠正钢筋后重新浇筑成桩。

标准来源：JGJ-94-2008建筑桩基技术规程。

扩展资料：

灌注桩的质量预防

（1）事故特征

经检查成桩混凝土强度低于设计要求，有的桩混凝土振捣不密实，有蜂窝、空洞、夹泥、离析等缺陷，影响成桩的质量。

（2）原因分析

1）混凝土用的原材料质量差，如使用小水泥厂生产的水泥， 强度不稳定，砂、石子级配不良，含泥量大于3%;混凝土搅拌不按配合比计量，搅拌不均匀。

2）灌注工艺不当，没有分层灌注、分层振捣密实。

3）灌混凝土的漏斗位置歪斜，灌混凝土时斜落碰撞桩壁使土掉落在混凝土中而夹泥。有的后放钢筋笼，且吊放位置不直，碰落孔壁土层掉在混凝土上造成断层。

（3）处理方法

1）从检测时发现成桩的上部有夹泥和不密实等质量问题时，可挖除桩周上，将该段凿除，用比原设计提高一级混凝土强度，立模补浇到标高。或将缺陷处清除酥松部分，采取扩大断面补强的方法。

2）经检测单桩承载力达不到设计要求时，需会同有关人员研究加固方案。一般采取补桩、扩大承台面积等方法。

（4）预防措施

1)控制混凝土的原材料质量。进场水泥要核查出厂合格证， 检验水泥的稳定性和强度，如储存期超过3个月或受潮结块的水泥，须复试后按复试标号应用。选用洁净的中粗砂，选用级配良好且含泥量不大于2%的石子。

2）搅拌混凝土配合比应按要求的强度等级、施工的坍落度、原材料由试验室从多组试配比中选取质优、价格低、利于施工的最佳配合比。正确计量，每盘混凝土的材料重量偏差不宜超过下列规定：水泥、外掺混合料；2%；粗、细骨料：3%;水及外加剂溶液：2%。

3）搅拌混凝土时，应优先选用强制式搅拌机；掺外加剂时搅拌时间应适当延长。

4)灌注混凝土时，每次浇注高度不得大于1.5m。应随浇随振动，确保振捣密实。

5)灌混凝土的漏斗必须放正，确保混凝土垂直下落。钢筋 笼安放必须吊直轻放，防止碰撞孔壁。

参考资料来源：住建部--建筑桩基技术规范

参考资料来源：百度百科--灌注桩

跪求工民建施工组织设计，发到278439792qq.com

4、梁部分 (1)、φ表示一级钢，Φ表示二级钢，基础梁为C30。 (2)、基础梁保护层厚35mm。 (3)、基础梁的下方填充厚为150厚、500宽炉渣。 (4)、基础梁上部钢筋需搭接时高水平在跨中L/3搭接，搭接长度为单面焊10d，且搭接范围内的箍筋应加密，基础梁下部钢筋在支座处搭接和锚固。 (5)、基础梁梁顶标高：除370外墙基础梁梁底同桩顶平外，其余基础梁梁顶从室内地面降下0.06m，如基础梁底标高低于桩顶标高，基础梁与桩同时浇筑，如基础梁底标高高于桩顶标高，桩顶与梁底之间空隙用素砼与基础梁同时浇筑。 (6)、基础梁混凝土强度必须在过到设计标号的100%以上时，方可在梁上砌墙。 (7)、门

我们的cfg桩遇到了素混凝土桩，有好办法处理吗，邮箱是278149490@qq.com

CFG桩是英文Cement Fly-ash Grave的缩写，意为水泥粉煤灰碎石桩，由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的可变强度桩。通过调整水泥掺量及配比，其强度等级在C5-C25之间变化，是介于刚性桩与柔性桩之间的一种桩型。CFG桩和桩间土一起，通过褥垫层形成CFG桩复合地基共同工作，故可根据复合地基性状和计算进行工程设计。CFG桩一般不用计算配筋，并且还可利用工业废料粉煤灰和石屑作掺和料，进一步降低了工程造价。 CFG桩的适用范围很广。在砂土、粉土、粘土、淤泥质土、杂填土等地基均有大量成功的实例。CFG桩对独立基础、条形基础、筏基都适用。 CFG桩的施工， 应根据现
