在MATLAB怎么调用下面的模块

软件 2022-07-02

matlab m文件中如何调用simulink模块

matlab m文件中调用simulink模块的方法和详细的操作步骤如下:

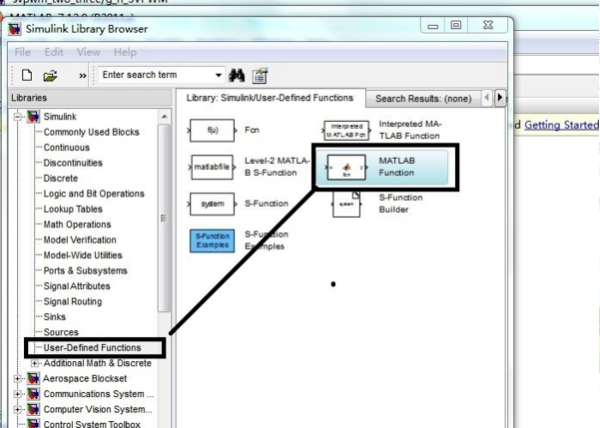

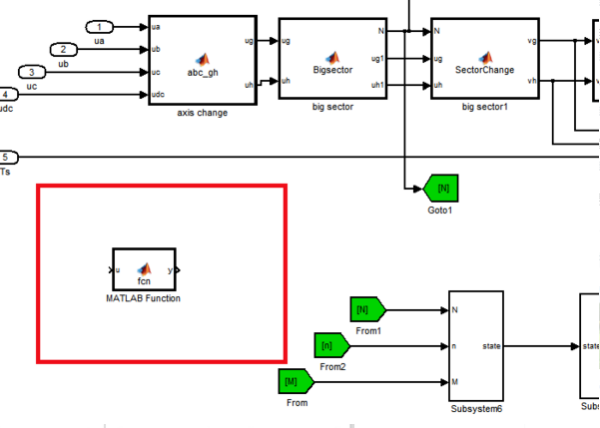

1、首先,打开Simulink,在Simulink库中选择“ Simulink”库,在子库“ User-Defined Functions”中选择“ MATLAB Function”,然后将其添加到Simulink仿真框图中,如下图所示。

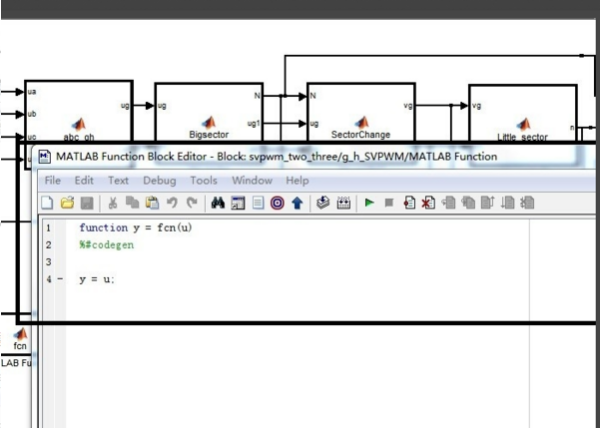

2、其次,打开m文件,双击“MATLAB Function”打开编辑环境,如下图所示。

3、接着,m语言编辑:打开Function函数后即可进行语言编辑,如下图所示。

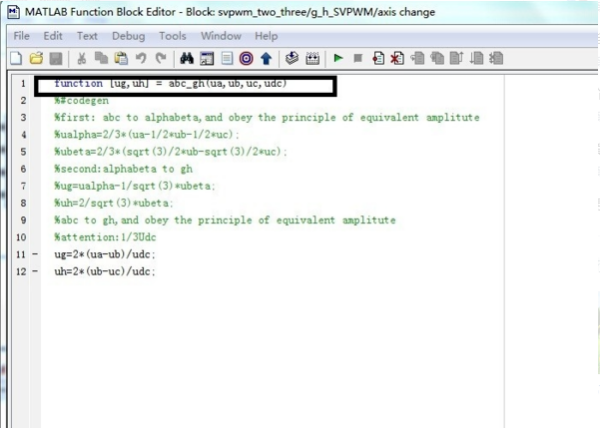

4、然后,变量的定义:确定输入和输出函数,并在确定输入和输出变量后编辑函数头,如下图所示。

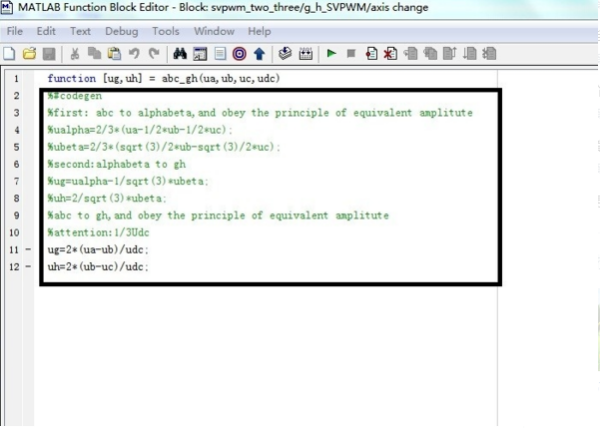

5、随后,m文件正文部分的编辑:m文件正文部分是重要的功能实现部分,可以实现所需的功能,如下图所示。

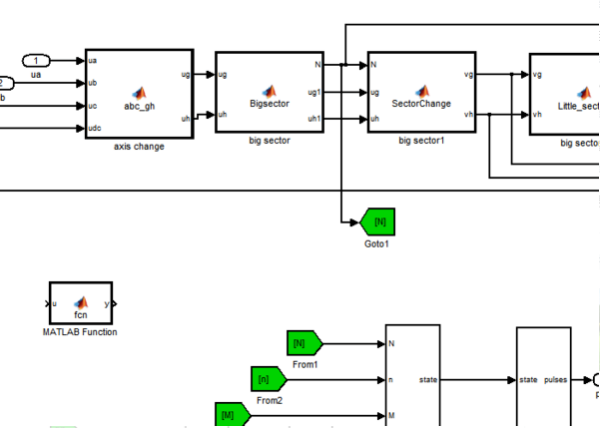

6、最后,m文件模块的外观:编辑m文件后,可以将其封装并连接到整个功能系统中,以实现所需的仿真功能,如下图所示。

matlabm文件中如何调用simulink模块

希望对你有帮助!m文件对simulink的连接: 1、在m文件中首先打开mdl文件,用open_system('model'); 2、现在可以在m文件中用set_param()和get_param()函数改变和获得simulink中模块的参数值; 把m函数封装成simulink模块(matlab7.0): 1、可以应用user-DefinedFunctions里面的EmbeddedMATLABFunction; 2、m函数为多输入与多输出时可直接改fcn函数输入与输出,保存就可以那; =======================================================

怎么实现matlab子程序的放置以及调用

1、在电脑桌面上打开MATLAB。

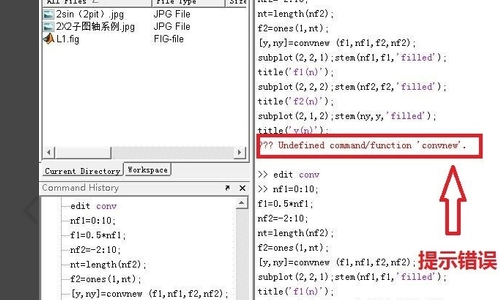

2、当你没有把你编辑好的子函数放入正确的文件夹时,不管你输入的程序是否有错,当你执行时,系统都会提示“没有定义”,这个时候就是没有子函数文件放到主函数库文件夹中。

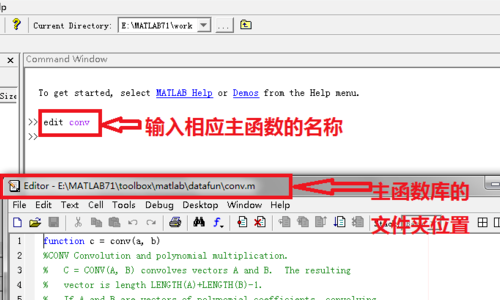

3、首先,输入“edit conv”这个“conv”是我准备编辑的子函数的主函数名,每个人所需的主函数名都不一样,这里可以不要那么在意。然后就可以打开相应的主函数,这是可以看到主函数所在文件夹位置。如图所示,※记住这个位置。

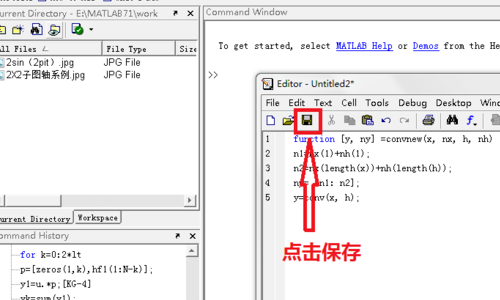

4、然后进行子函数的编辑,首先新建一个新的m文件,然后在编辑框中输入所要的子函数,例如我就是输入了convnem的函数,这是conv的子函数。然后点击保存。

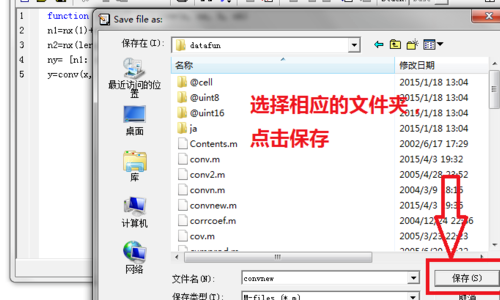

5、接下来,在“conv”所在文件位置,将位置记录下来,将子函数的文件保存到主函数所在的文件夹即可,然后在重新的将你所需的程序(含有子函数的)输入并且执行,这时你会发现原来提示的错误没有了,那么这时调用自己添加的子函数成功了。以后有相应的子函数都可以通过这样的方法进行添加子函数。

如何使用MATLAB/SIMULINK中的Scope模块

方法/步骤 1 在MATLAB/SIMULINK元件库中选取Sine Wave和Scope模块,进行连接 2 接着运行模型,结果数据会写入到Scope中,只需鼠标左键双击Scope模块,就会看到其操作界面及仿真波形 3 如果想要放大对波形进行X、Y轴放大则可以选择X、Y轴放大按钮 4 如果感觉放大效果不好,可以选择自动缩放按钮返回原来波形 5 还有最重要的就是进行Scope参数的设置,选择参数设置按钮,会出现参数设置操作界面 6 在这个界面可以输入识破器界面的数目,以及是否将数据写入MATLAB工作空间等操作 http://jingyan.baidu.com/article/09ea3ede0

matlab 如何调用指定目录下的函数

方法1 使用addpath函数将指定目录的路径加入到matlab的搜索路径.完成后可在任何路径下调用该目录的函数. addpath('foldername1','foldername1','foldername1',...); 方法2 临时调用 ①cd 'foldername'; %该命令可以将maltab的当前路径临时改到指定目录,但是在下次运行matlab时候该路径会回复到maltab的默认路径. ②path('foldername'); %该命令可以将指定目录的路径临时添加到matlab的搜索路径(不改变maltab的当前路径),但是在下次运行maltab时候该路径将被移除出maltab
