将手持GPS的航迹文件转DXF再用CAD打开后，发现单位为m而不是mm

软件 2021-11-10

为什么我的proe图转成dxf文件后再用cad打开去标尺寸，尺寸就跟proe里不对了

单位不对，单位不一，proe默认的是英寸，CAD默认的是mm，关且之间的转换率是25.4，一英寸等于25.4mm，所以在CAD那边放大25.4倍就OK了，去试试看吧

在cad中，一个文件单位是M，一个是文件单位是MM，单位不统一，图形大小不一，怎么才能把图形单位统一。

若是CAD中的图样，需改变比例，即：将单位为mm的图样缩小到0.001倍，成为单位为m的图样。或将单位为m的图样放大1000倍，成为单位为mm的图样。

合众思壮手持GPS数据导出为.dxf文件，然后用AutoCAD打开可没有点号，有谁知道点号能不能导入？

是uninav软件吗？先导出用户自定义。然后在桌面端上转换成dxf格式。再用cad打开

proe转的dxf文件用CAD打开后测量尺寸不一致，请问大侠们怎么回事，怎么更改啊？

如果不一致是比例不对，1:1的比例是正常的，不正常的在cad缩放25.4倍。 proe尺寸默认为英寸。1英寸为25.4毫米

如何将gps航迹图，插入cad 1：:10000 地形图中？求大神指点！

将手持GPS用数据线与电脑相连后，将手持gps开机，点击我的电脑。
请点击输入图片描述
2
点击gps的储存盘，找到以*.gps为格式的数据，将其拷贝出。
请点击输入图片描述
请点击输入图片描述
3
打开Global Mapper 17，在菜单栏中点击“打开数据文件”图标或者“文件→打开数据文件.....”，将刚拷出的文件加载进来。（可以将多个文件都加载进来）
请点击输入图片描述
请点击输入图片描述
请点击输入图片描述
4

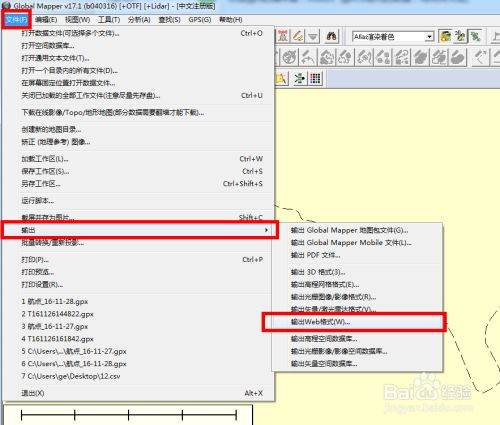

点击“文件”，下级菜单中选择“输出”，在下下级菜单中选择“输出web格式”（至于其他格式不在此说明）。
请点击输入图片描述
在弹出的输出格式对话框中选择“KNL/KMZ(Vector Data Only”,点击确定；
请点击输入图片描述
弹出设置对话框，建议默认，直接点击确定即可。
请点击输入图片描述
弹出另存为对话框，在文件名中输入名称，其他默认即可，然后确定即可。
请点击输入图片描述
打开91卫图助手，点击菜单“矢量”，切换到矢量页面，点击下方“加载矢量”；
请点击输入图片描述
弹出“打开矢量文件”对话框，点击浏览，将刚保存的KML文件加载进去，
请点击输入图片描述
关于坐标投影，一般手持gps设置都是WGS84，如果你设置了其他投影，就选择其他的。如果你有当地的七参数，也可以选择参数设置。导入你的参数，
请点击输入图片描述
点击“确定”后，就将数据加载到地图中了。
请点击输入图片描述
在“图层管理器”中，找到加载数据生成的文件夹，右键点击，选择“保存矢量文件”。
请点击输入图片描述
弹出“保存矢量文件”对话框，保存格式选择“AutoCAD文件(*.dxf)”，保存文件中选择你要保存的位置，至于坐标投影，选择默认即可，如果有当地参数，根据你参数选择。然后确定即可。
请点击输入图片描述
用CAD打开保存的dxf文件，在此另存为dwg即可。然后将其复制到你需要的地方。

你的航迹使用的坐标系是不是54的?一般是WGS84吧，而你的地形图是54或者80坐标系的，这就需要将航迹坐标系从WGS84转为地形图的坐标系。建议在Arcmap中，分别导入地形图跟航迹，找到一些已知点，比如桥、塔，然后使用矢量校正工具，将航迹与地形图附和。接下来就是用“转为CAD”工具，把航迹线导出为Dwg格式，方便你在CAD里编辑。
