请问下这个带角度的槽怎么切？最好能写一下程序。

软件 2022-07-24

广数系统的数控车床g74端面割槽循环怎么用？用实例说明一下谢谢

1、纵向切削固定循环G74用于：纵向切削固定循环本来用于端面纵向断续切削，但实际多用于深孔钻削加工，故也称之为深孔钻削循环。

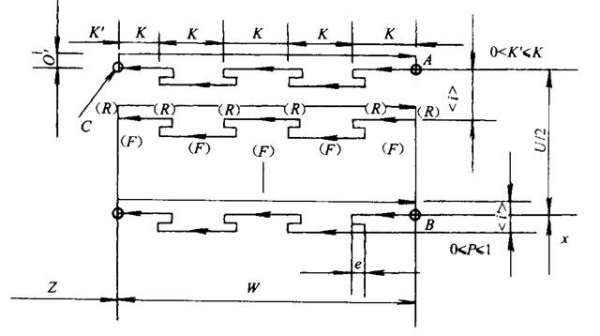

其指令动作如下图所示：

2、指令格式为：

G74 X(U)____Z(W)____I____K____D____F____

X：B点X坐标；

U：A→B增量值；

Z：C点的z坐标；

W：A→C的增量值；

I：x方向的移动量(无符号指定)；

K：z方向的切削量(无符号指定)；

D：切削到终点时的退刀量；

F：进给速度。

如果程序段中X(U)、I、D为0，则为深孔钻加工。

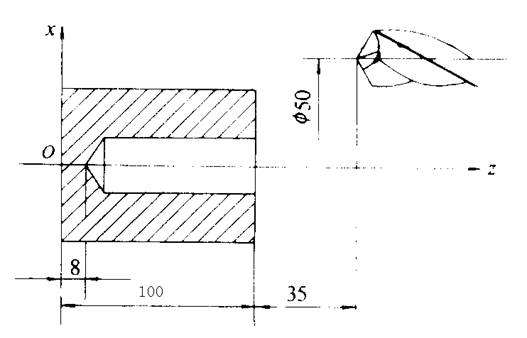

3、编程实例：如下图所示，要在车床上钻削直径为10mm，深为100mm的深孔

其程序为：

N01 G50 X50.0 Z100.0：建立工件坐系

N02 G00 X0 Z68.0；钻头快速趋近

N03 G74 Z 8.0 K5.0 F0.1 S800；用G74指令钻削循环

N04 G00 X50.0 Z 100.0；刀具快速退至参考点

扩展资料：

1、G指令

准备功能字的地址符是G，又称为G功能或G指令，是用于建立机床或控制系统工作方式的一种指令。G指令为G00～G99，每个代码代表不同动作。

2、尺寸字

尺寸字用于确定机床上刀具运动终点的坐标位置。其中，第一组 X，Y，Z，U，V，W，P，Q，R 用于确定终点的直线坐标尺寸；第二组 A，B，C，D，E 用于确定终点的角度坐标尺寸；第三组 I，J，K 用于确定圆弧轮廓的圆心坐标尺寸。在一些数控系统中，还可以用P指令暂停时间、用R指令圆弧的半径等。

3、进给功能字F

进给功能字的地址符是F，又称为F功能或F指令，用于指定切削的进给速度。对于车床，F可分为每分钟进给和主轴每转进给两种，对于其它数控机床，一般只用每分钟进给。F指令在螺纹切削程序段中常用来指令螺纹的导程。

参考资料：

百度百科-数控编程

百度百科-G指令

我是做电工的！请教一下亲们，铁线槽怎样绘角度，有什么计算方式吗？

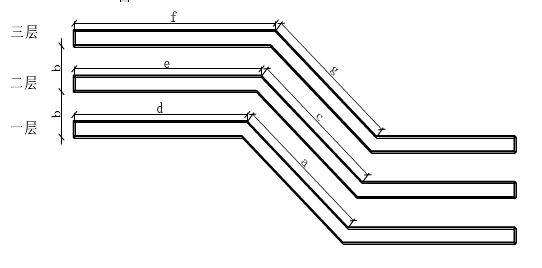

从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形 (另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。

90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。

广信电气工程部总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。

拓展资料：

铁线槽专业名称是：镀锌线槽或者是金属线槽，铁线槽用字母表示：MR

金属线槽规格：

一般使用的金属线槽的规格有50mm×100mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mm等多种。

引用标准：JB/T9660-1999 行线槽

线槽安装：

1）线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。

2）线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。

3）线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。

4）非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。

5）敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。

6）直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。

7）金属电缆线槽间及其支架全长应不小于2处与接地（PE）或接零（PEN）干线相连接。

8）非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于BVR-4 mm。

9）镀锌电缆线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。

参考链接：百度百科-线槽

西门子808D数控车床切槽时程序暂停g04怎么编程？求大神说一下，很急！

西门子程序暂停G04 的使用格式为 G04 F___ F后跟暂停时间，单位秒； G04 S___ S后跟暂停的主轴转数，单位转；如，暂停两秒则 G04 F2 暂停5转则G04 S5 例： G0 X40 G1 G95 X35 F0.1 G04 F2 G0 X40

数控车床怎么编程？

数控编程G75切槽指令中的 Z(W)___ 在编程中能省略吗？

一.数控编程指令——外圆切削循环指令：G90X(U)_Z(W)_F_；例：G90X四0.Z四0.F0.三; X三0.; X二0.;二.数控编程指令——端面切削循环指令：G9四X(U)_Z(W)_F_；例如：G90X四0.Z-三.5.F0.三; Z-漆.; Z-一0.;三.数控编程指令——外圆粗车循环指令：G漆一U_R_; G漆一P_Q_U_W_F_; 精车：G漆0P_Q_F_; U每次进给量， R每次退刀量， P循环起始行号， Q循环结束行号， U精加工径向余量， W精加工轴向余量。四.数控编程指令——端面粗车循环指令：G漆二W_R_; G漆二P_Q_U_W_F_; 精车：G漆0P
