PLC程序编写问题

软件 2022-07-25

plc写程序的问题?急求

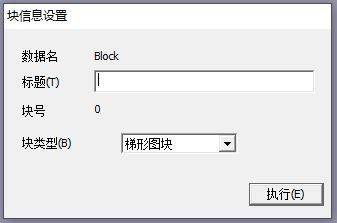

第一步:打开GX Works2软件,新建程序,选择你的PLC型号,然后请选择程序语言为SFC,点击确定,跳出块信息设置。标题不填写,块类型选择梯形图块,点击执行,完成程序第一步建立。

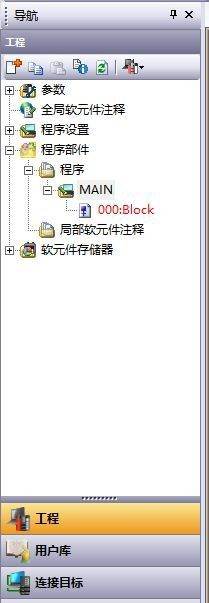

第二步:左边导航栏里,鼠标右键MAIN,点击新建数据,可以继续添加不同的程序块,注意都选择梯形图快。然后点击已经添加的子图块,可以改名为不同的段,这样就可以把不同工序的程序写进各个段落里,使程序清晰明了。

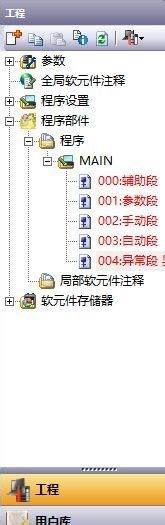

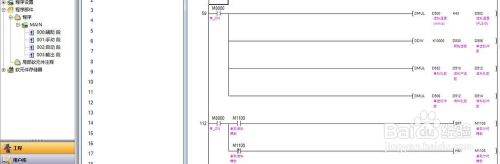

第三步:一般,在一整套程序里,都可以固定的分类为以下几个块。①辅助段:辅助段写手动/自动/寸动的切换,写各个轴参数,各个模块转换的设置,写设备周期计时,产能计数。

②手动段:手动段首先写各个气缸的手动动作,再写轴的手动动作,这里包括轴的SVON,轴的ORG和轴的JOG。

③自动段:自动段可以根据实际情况分成多个自动段落(把多个机构分开写),写各个机构的自动动作,包括在运行时,出现故障,自动模式切换手动模式,处理完故障再返回自动模式启动。

④输出段:在前面各个段落里,不推荐使用Y点直接输出,推荐全部用辅助继电器,然后在这个输出段里面单独用各个辅助继电器来输出Y点。

⑤异常段:异常段里写各个气缸,轴,光纤传感器,温度/压力传感器的检测异常情况。

⑥料号段:这里写一些设备需要做多款产品时,各个料号名称的保存和切换,各个需要保存的参数。

关于PLC编程程序问题

弄通有关PLC程序设计理论是重要的。没有这方面的理论准备或指导,仅靠在实践中摸索,简单的问题还好办。复杂的就不好办了。不仅无从下手,而且花了很多时间与精力,也难编出效率较高、质量也较高的程序,常常是事倍功半。 但是,编程的具体实践,以及在这个实践中得来的知识或技能,即经验,也是重要的。没有经验,仅有理论,既无法深刻理解理论,又无法灵活应用理论。这正如学数学,如仅了解一些定理或记住一些公式,没有作相应的练习,肯定是学不好的。更不用说,任何理论也都只是经验的总结,归根到底也都有是来自实践。 1、 经验积累 经验有别人的,也有自己的,都很重要。前者要靠细心学习,后者要靠用心积累,都要在一定的时间与必

PLC编程问题

PLC初学者梯形图编程原则 初学PLC梯形图编程,应要遵循一定的规则,并养成良好的习惯。下面以三菱FX系列PLC为例,简单介绍一下PLC梯形图编程时需要遵循的规则,希望对大家有所帮助。有一点需要说明的是,本文虽以三菱PLC为例,但这些规则在其它PLC编程时也可同样遵守。 一,梯形阶梯都是始于左母线,终于右母线(通常可以省掉不画,仅画左母线)。每行的左边是接点组合,表示驱动逻辑线圈的条件,而表示结果的逻辑线圈只能接在右边的母线上。接点不能出现在线圈右边。如下图(a)应改为(b): 二,接点应画在水平线上,不应画在垂直线上,如下图(a)中的接点X005与其它接点间的关系不能识别。对此类桥式电路,应

如何编写PLC程序求解答

程序设计是PLC应用中最关键的问题。 PLC程序设计的基本思路是按照设备的要求设计输入和输出信号的逻辑关系,在输入某些信号时得到预期的输出信号,从而实现预期的工作过程。因此,简单而常用的方法是以过程为目标,分析每个过程的启动条件和限制条件,根据这些条件编写该过程的PLC程序,完成了所有过程的PLC程序即完成了整个PLC程序。PLC程序设计的常用方法有以下三种: 程序设计的方法有很多,如状态表法、功能图法、流程图法及现代Petri网法等。① 状态表法是从传统继电器逻辑设计方法继承而来,经过适当改进,适合于可编程控制器梯形图设计的一种方法。但状态表法仅适合于单一顺序问题的程序设计,对于具有并行顺序

三菱PLC如何编写程序

1.程序设计 大家在做程序设计的时候要根据系统的控制要求,采用合适的设计方法来设计三菱PLC程序。程序要以满足系统控制要求为主线,逐一编写实现各控制功能或各任务的程序,逐步完善系统指定的功能。除此之外,程序通常还应包括以下内容: 1)初始化程序。在三菱PLC上电后,一般都要做一些初始化的操作,为启动作必要的准备,避免系统发生误动作。初始化程序的主要内容有:对某些数据区、计数器等进行清零,对某些数据区所需数据进行恢复,对某些继电器进行置位或复位,对某些初始状态进行显示等等。 2)检测、故障诊断和显示等程序。这些程序相对独立,一般在程序设计基本完成时再添加。 3)保护和连锁程序。保护和连锁是程序中
