cad阵列后图形不见了,如何修复?

软件 2022-08-13

CAD阵列时看不见图像,确定后后图像消失,并且所有图层是打开的

1/7 在电脑上用CAD软件打开这张图纸,打开的时候,会出现如下情况,再次说明您的图纸是缺少外部参照的。  2/7 点击“更新参照文件的位置”之后,进入图纸。 从图中可以看到右边的图纸还是显示不全的(因为缺少参照)。左边的对话框中显示了参照图纸的名称以及状态,状态分为:未找到(说明参照图纸和这张图纸没有保存在同一文件夹下)、已加载(说明参照图纸已经和该图纸保存在了一起)、已孤立(因为A2图框这用了风口图例作为参照,现在A2图框找不到了,风口图例就被孤立了)。 在“文件参照里面”,打开的图纸“走廊”下方显示的三张图纸就是缺失的参照图纸,点击“参照名”,该名称会变灰(如图),同时下方“详细信息”

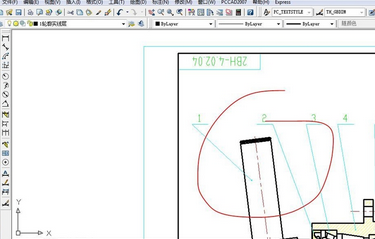

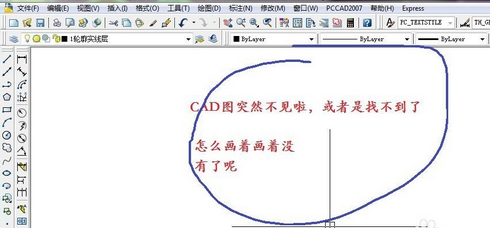

CAD中的图形不见了怎么办?

CAD中的图形不见了,其实,这纯属正常现象。原因在于创建块的相关选项设置问题。

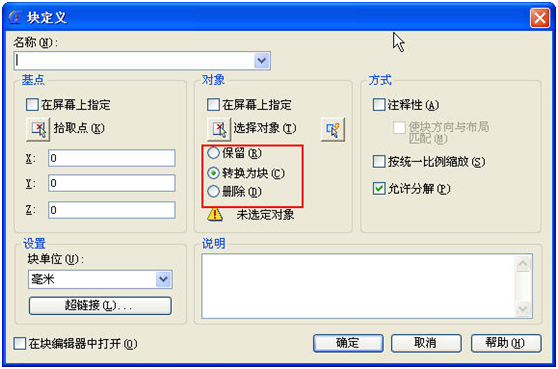

在CAD中,无论是采用BLOCK命令创建块还是用WBLOCK命令写块文件,关于对象都有三种处理方式:保留、转换为块、删除(从图形中删除)。


1、进入布局,鼠标双击视口内部,视口边线变粗,进入布局的“模型空间”(或者点击最下面最右面的“模型/图纸”切换空间)。

2、在布局的“模型空间”,命令行输入zoom,选择全部显示(参数a )或者范围显示(参数e)。

3、调整好后,在布局视口外面双击鼠标退出模型空间,返回图纸空间。

CAD丢失图形,怎么恢复?

很高兴为你解答! 建议你试一下用手机另存为一份再用电脑打开看看是不是还存在图形丢失情况。或者转一下格式再看一下。

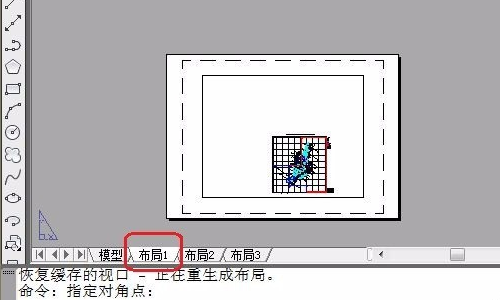

请教,CAD布局里找不到图形怎么办?

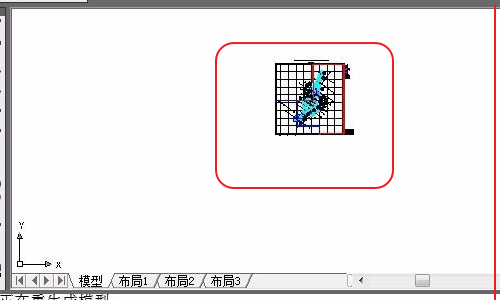

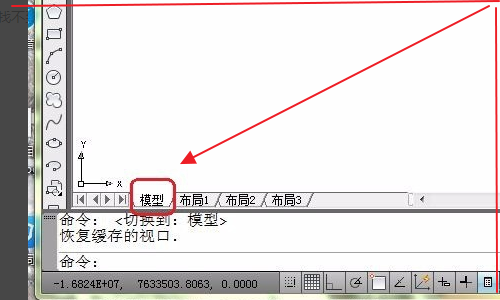

1、打开cad,在模型窗口完全看不到图,有时候缩放一下窗口就能找到图纸,有时候不管怎么缩放也找不到图纸,这是因为图纸的位置不对。

2、在布局中让图纸在模型窗口能显示。

3、在命令行输入“Z”,回车,再输入“A”回车,就能在窗口中看到图纸了。这时候图纸很小,放大就可以了。

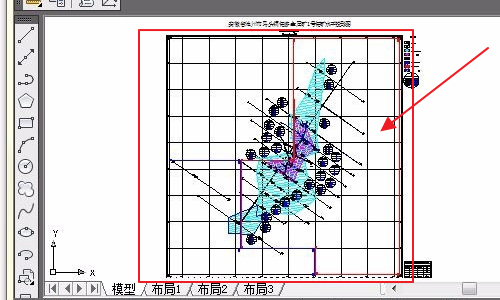

4、在命令行输入“Z”,回车,再输入“E”回车,图纸就布满窗口了。

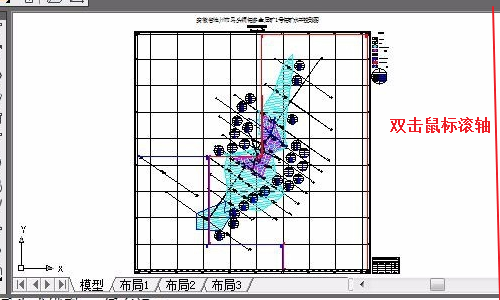

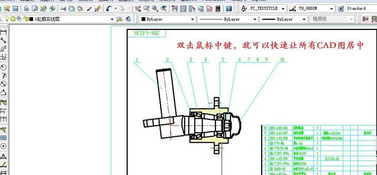

5、双击鼠标滚轴,图纸就布满窗口了,这是最简单的方法。

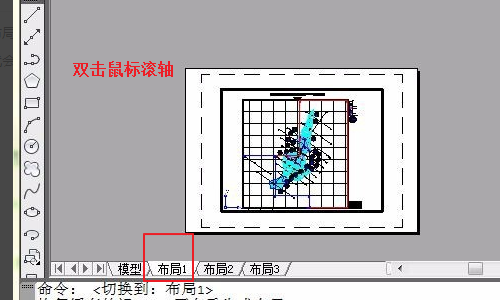

6、同样,如果在布局中无法看到图纸,双击鼠标滚轴,图纸就会出现在窗口中。

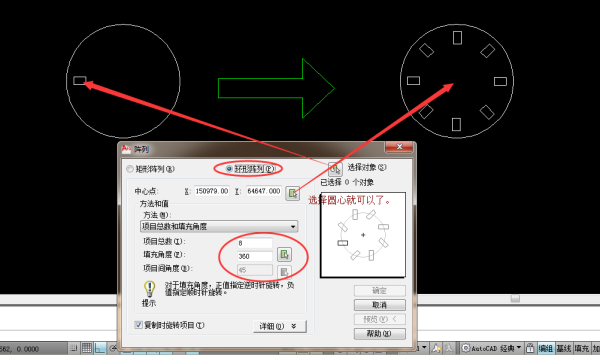

CAD阵列完后在图上不显示怎么办 指定阵列中心点

先选择阵列类型,后选择对象,再选取需要阵列的中心点。注意填充数量和填充角度。按以上要求做好之后,先预览下,看看预览是否有显示,如果预览没有显示的话那就是那肯定是某一步做错了。如果预览能显示就再确定也不会出现你所说的不显示的问题。
