求一个51单片机交通灯的代码

软件 2022-09-04

这是一个51单片机交通灯代码,给每行代码添加注释

#include #define uint unsigned int //用uint代替unsigned int #define uchar unsigned char //用uchar 代替unsigned char void Delay(uint z) //延时子函数(知道他是延时用的就可以了) { uint x,y; for (x=z;x>0;x--) for (y=110;y>0;y--); } void main() //主函数 { while(1) //while循环 { P1=0xfe; //p1口输出11111110 Delay(2000); //延时一会 P

c51单片机c语言交通灯的程序

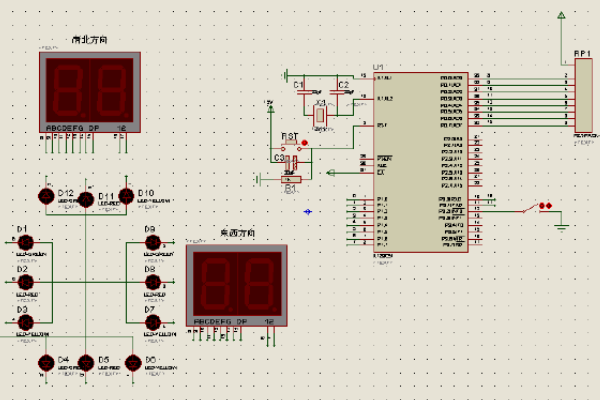

Proteus仿真原理图:

程序如下:

#include

#define uchar unsigned char

#define uint unsigned int

uchar data buf[4];

uchar data sec_dx=20;//东西数默认

uchar data sec_nb=30;//南北默认值

uchar data set_timedx=20;

uchar data set_timenb=30;

int n;

uchar data b;//定时器中断次数

sbit k1=P1^6;//定义5组开关

sbit k2=P1^7;

sbit k3=P2^7;

sbit k4=P3^0;

sbit k5=P3^1;

sbit Yellow_nb=P2^5; //南北黄灯标志

sbit Yellow_dx=P2^2; //东西黄灯标志

sbit Green_nb=P2^4;

sbit Green_dx=P2^1;

sbit Buzz=P3^7;

bit Buzzer_Indicate;

bit time=0;//灯状态循环标志

bit set=1;//调时方向切换键标志

uchar code table[11]={ //共阴极字型码

0x3f, //--0

0x06, //--1

0x5b, //--2

0x4f, //--3

0x66, //--4

0x6d, //--5

0x7d, //--6

0x07, //--7

0x7f, //--8

0x6f, //--9

0x00 //--NULL

};

//函数的声明部分

void delay(int ms);//延时子程序

void key();//按键扫描子程序

void key_to1();//键处理子程序

void key_to2();

void key_to3();

void display();//显示子程序

void logo(); //开机LOGO

void Buzzer();

//主程序

void main()

{

TMOD=0X01;

TH0=0XD8;

TL0=0XF0;

EA=1;

ET0=1;

TR0=1;

EX0=1;

EX1=1;

logo();

P2=0Xc3;// 开始默认状态,东西绿灯,南北黄灯

sec_nb=sec_dx+5;

while(1)

{

key(); //调用按键扫描程序

display(); //调用显示程序

Buzzer();

}

}

//函数的定义部分

void key() //按键扫描子程序

{

if(k1!=1)

{

delay(10);

if(k1!=1)

{

while(k1!=1)

{

key_to1();

for(n=0;n<40;n++)

{ display();}

}

}

}

if(k2!=1)

{

delay(10);

if(k2!=1)

{

while(k2!=1)

{

key_to2();

for(n=0;n<40;n++)

{ display();}

}

}

}

if(k3!=1)

{

TR0=1; //启动定时器

Buzzer_Indicate=0;

sec_nb=set_timenb; //从中断回复,仍显示设置过的数值

sec_dx=set_timedx;

if(time==0)

{ P2=0X99;sec_nb=sec_dx+5; }

else { P2=0xC3;sec_dx=sec_nb+5; }

}

if(k4!=1)

{

delay(5);

if(k4!=1)

{

while(k4!=1);

set=!set;

}

}

if(k5!=1)

{

delay(5);

if(k5!=1)

{

while(k5!=1)

key_to3();

}

}

}

void display() //显示子程序

{

buf[1]=sec_dx/10; //第1位 东西秒十位

buf[2]=sec_dx%10; //第2位 东西秒个位

buf[3]=sec_nb/10; //第3位 南北秒十位

buf[0]=sec_nb%10; //第4位 南北秒个位

P1=0xff; // 初始灯为灭的

P0=0x00;

P1=0xfe; //片选LCD1

P0=table[buf[1]];

delay(1);

P1=0xff;

P0=0x00;

P1=0xfd; //片选LCD2

P0=table[buf[2]];

delay(1);

P1=0xff;

P0=0x00;

P1=0Xfb; //片选LCD3

P0=table[buf[3]];

delay(1);

P1=0xff;

P0=0x00;

P1=0Xf7;

P0=table[buf[0]]; //片选LCD4

delay(1);

}

void time0(void) interrupt 1 using 1 //定时中断子程序

{

b++;

if(b==19) // 定时器中断次数

{ b=0;

sec_dx--;

sec_nb--;

if(sec_nb<=5&&time==0) //东西黄灯闪

{ Green_dx=0;Yellow_dx=!Yellow_dx;}

if(sec_dx<=5&&time==1) //南北黄灯闪

{ Green_nb=0;Yellow_nb=!Yellow_nb;}

if(sec_dx==0&&sec_nb==5)

sec_dx=5;

if(sec_nb==0&&sec_dx==5)

sec_nb=5;

if(time==0&&sec_nb==0)

{ P2=0x99;time=!time;sec_nb=set_timenb;sec_dx=set_timenb+5;}

if(time==1&&sec_dx==0)

{P2=0Xc3;time=!time;sec_dx=set_timedx;sec_nb=set_timedx+5;}

}

}

void key_to1() //键盘处理子程序之+

{

TR0=0; //关定时器

if(set==0)

set_timenb++; //南北加1S

else

set_timedx++; //东西加1S

if(set_timenb==100)

set_timenb=1;

if( set_timedx==100)

set_timedx=1; //加到100置1

sec_nb=set_timenb ; //设置的数值赋给东西南北

sec_dx=set_timedx;

}

void key_to2() //键盘处理子程序之-

{

TR0=0; //关定时器

if(set==0)

set_timenb--; //南北减1S

else

set_timedx--; //东西减1S

if(set_timenb==0)

set_timenb=99;

if( set_timedx==0 )

set_timedx=99; //减到1重置99

sec_nb=set_timenb ; //设置的数值赋给东西南北

sec_dx=set_timedx;

}

void key_to3() //键盘处理之紧急车通行

{

TR0=0;

P2=0Xc9;

sec_dx=00;

sec_nb=00;

Buzzer_Indicate=1;

}

void int0(void) interrupt 0 using 1 //只允许东西通行

{

TR0=0;

P2=0Xc3;

Buzzer_Indicate=0;

sec_dx=00;

sec_nb=00;

}

void int1(void) interrupt 2 using 1 //只允许南北通行

{

TR0=0;

P2=0X99;

Buzzer_Indicate=0;

sec_nb=00;

sec_dx=00;

}

void logo()//开机的Logo "- - - -"

{ for(n=0;n<50;n++)

{

P0=0x40;

P1=0xfe;

delay(1);

P1=0xfd;

delay(1);

P1=0Xfb;

delay(1);

P1=0Xf7;

delay(1);

P1 = 0xff;

}

}

void Buzzer()

{

if(Buzzer_Indicate==1)

Buzz=!Buzz;

else Buzz=0;

}

void delay(int ms) //延时子程序

{

uint j,k;

for(j=0;j

for(k=0;k<124;k++);

}


求用51单片机做的交通信号灯的C51程序,要求如下:

SNF EQU 00H ;;;南北通行标志位EWF EQU 01H ;;;东西通行标志位URF EQU 02H ;;;紧急事件标志位ORG 0000HLJMP MAIN ;;;上电转主程序ORG 000BH ;;;定时中断入口LJMP DSZD ORG 0003H ;;;紧急中断入口LJMP URZDORG 0030H MAIN: LCALL INIT ;;;调用初始化子程序LOOP: LCALL DIS ;;;循环执行显示子程序 AJMP LOOP;///////////初始化程序INIT: SETB SNF SETB EWF SETB URF MOV R2,#20 ;;;定时器中断20次为

求一个基于51单片机的交通灯程序,带倒计时功能

#include #define uchar unsigned char #define uint unsigned int sbit RED_A=P3^0; //东西向指示灯 sbit YELLOW_A=P3^1; sbit GREEN_A=P3^2; sbit RED_B=P3^3; //南北向指示灯 sbit YELLOW_B=P3^4; sbit GREEN_B=P3^5; sbit KEY1=P1^0; sbit KEY2=P1^1; sbit KEY3=P1^2; //延时倍数,闪烁次数,操作类型变量 uchar Flash_Count=0,Operation_T

用51单片机编写城市道路交通灯c语言程序,有左转右转

#include #define uchar unsigned char #define uint unsigned int sbit RED_A=P3^0; //东西向指示灯 sbit YELLOW_A=P3^1; sbit GREEN_A=P3^2; sbit RED_B=P3^3; //南北向指示灯 sbit YELLOW_B=P3^4; sbit GREEN_B=P3^5; sbit KEY1=P1^0; sbit KEY2=P1^1; sbit KEY3=P1^2; //延时倍数,闪烁次数,操作类型变量 uchar Flash_Count=0,Operation_T
