求一份布袋除尘的CAD图纸

有没有布袋除尘器的图纸

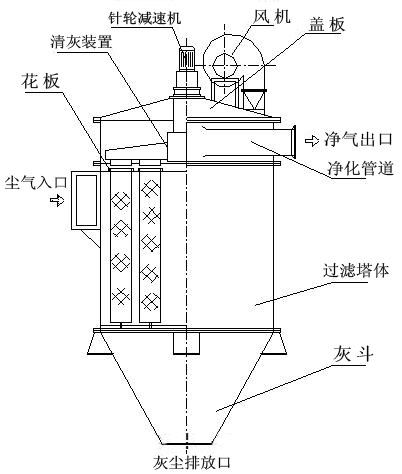

工作原理：过滤式除尘器是指含尘烟气孔通过过滤层时，气流中的尘粒被滤层阻截捕集下来，从而实现气固分离的设备。过滤式除尘装置包括袋式除尘器和颗粒层除尘器，前者通常利用有机纤维或无机纤维织物做成的滤袋作过滤层，而后者的过滤层多采用不同粒径的颗粒，如石英砂、 河砂、陶粒、矿渣等组成。伴着粉末重复的附着于滤袋外表面，粉末层不断的增厚，布袋除尘器阻力值也随之增大;脉冲阀膜片发出指令，左右淹没时脉冲阀开启， 高压气包内的压缩空气通了，如果没有灰尘了或是小到一定的程度了，机械清灰工作会停止工作。 袋式除尘器结构图：袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。袋式

布袋除尘器的图纸

我就是做脉冲图纸的，我们做的都是饲料机械。 图纸是公司的机密，没有办法给人的，公司有保密合同。 但是脉冲我是很熟悉了，从6袋圆的一直到42袋方脉冲，呵呵。 但是我用的是电子图版，就是caxa。你有问题可以问我，什么结构啊什么的，但是给你发画好的图纸不太可能。

工艺流程图空气反吹除尘器（袋式除尘器）的CAD画法，最好给个图片，谢谢。

含尘气流切向进入除尘器后，先由旋风体将大颗粒粉尘分离落入灰斗，起初级除尘作用，微小尘粒悬浮于气体中通过气流分布装置，均匀进入过滤室中，弥散于滤袋间隙间而被滤袋阻留，净化气流由主风机排出。　　布袋式除尘器的结构形式　　1、按滤袋的形状分为：扁形袋（梯形及平板形）和圆形袋（圆筒形）。　　2、按进出风方式分为：下进风上出风及上进风下出风和直流式（只限于板状扁袋）。　　3、按袋的过滤方式分为：外滤式及内滤式。滤料用纤维，有棉纤维、毛纤维、合成纤维以及玻璃纤维等，不同纤维织成的滤料具有不同性能。常用的滤料有208或901涤轮绒布，使用温度一般不超过120℃，经过硅硐树脂处理的玻璃纤维滤袋，使用温度一般不超过250℃，棉毛织物一般适用于没有腐蚀性；温度在80-90℃以下含尘气体。布袋式除尘器特点　　1、除尘效率高，可捕集粒径大于0.3微米的细小粉尘，除尘效率可达99%以上。　　2、使用灵活，处理风量可由每小时数百立于室内，机床附近的小型可方米到每小时数十万立方米，直接设以作为机组，也可作成大型的除尘室，即“袋房”。　　3、袋式除尘器的结构比较简单，运行比较稳定，初投资较少（与电除尘器比较而言），维护方便。所以，布袋除尘器广泛应用于消除粉尘污染，改善环境，回收物料等。　　4、布袋除尘器的关键滤料材质，现在使用寿命一般在2年以上，并且已有可达4-6年的实绩。　　5、在干式、半干式脱硫系统中，有进一步减少烟气所含SO2的作用。

袋式除尘器的cad图

你想要这个CAD图来做什么呢？我司是专业生产除尘器的。。其中粉尘治理设备有除尘器、布袋除尘器、滤筒除尘器、锅炉脱硫除尘设备、脉冲布袋除尘器、小型移动除尘器、湿式除尘器、泡沫除尘器等

求脉冲布袋除尘器设计方案 CAD图纸 邮箱：wang_fengwu@126.com

除尘面积=风量/过滤风速 风速根据工况和粉尘选定，一般设定在1-1.5m/min

标签：布袋除尘器 信息技术 理工学科 机械加工 CAD制图
