solidworks形位公差与尺寸交叉,怎么处理?

软件 2022-09-24

solidworks工程图标注时尺寸数字与中心线相交叉怎么办?

你好!SolidWorks工程图标注时尺寸数字与中心线相交叉,由于中心线位置是固定的,所以只能改变尺寸数字的位置可改变标注方式。 改变尺寸数字的位置:单击并拖动,尺寸数字,数字可以延尺寸线移动到合适的位置。如果拖不动在属性面板的:标注尺寸和文字框中,文字对齐方式上方有2个按钮,左边是:尺寸居中,这时是按下状态单击一下就可以拖动尺寸数字了。 右侧按钮是:等距文字,单击后尺寸数字就变成引出标注的样式了,并且可以任意拖动。 可以根据自己的图形和标注习惯进行,以解决尺寸数字与中心线相交叉的问题。祝你顺利!

SW 尺寸自动排列会重叠在一起怎么解决,

点击上部“标注”标签,找到并点击“编辑图层”,会弹出对话框:样式和标准编辑器,点击其左边的“尺寸”的加号,展开后,点击默认(GB),在右边点击“显示”,下部有个图形,是表示标注尺寸规则的,在“D:间距”下的文本框,把数字改为6mm。再点击下方的保存并关闭。现在你再选中一排尺寸后右键选择排列尺寸,应该就可以达到你要的效果了。 我也是刚刚摸索出来的。

solidworks工程图怎么添加尺寸公差与形位公差

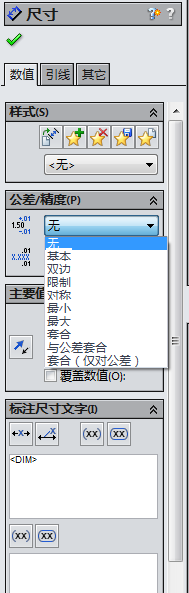

尺寸公差,在标注尺寸时,左侧工具栏中就有公差选项:

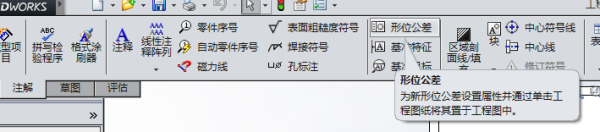

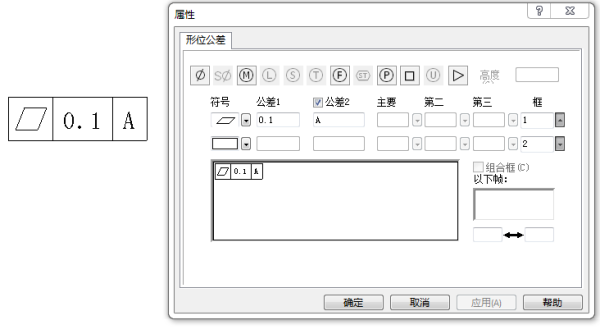

形位公差在上方工具栏中选择:

1.

2.

3.


4.

怎样把尺寸标在形位公差之上

如果是solidworks,先标尺寸,在把形位公差拉到尺寸数值上,就会自然出现尺寸在形位公差上的现象

SolidWorks中的形位公差

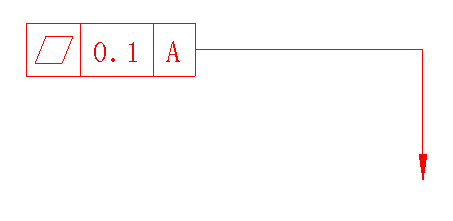

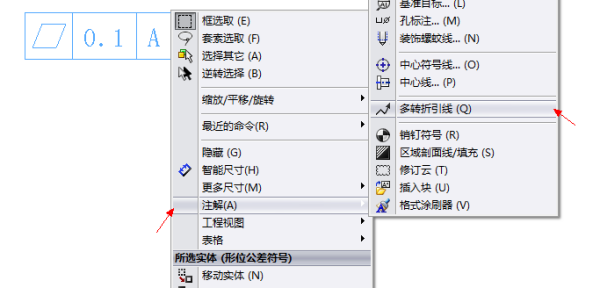

按住Ctrl键,用鼠标拖动已有的那个箭头,可以拉出第二个箭头。
