可以给我发一个钢轨截面图吗DWG的

谁能给我发一个dwg格式的CAD机械制图 2维的

CAD本身的文件格式就是DWG格式，你只需要保存或者另存为都可以。 如果你要的是图片，不是图纸的话。你直接导出就可以了。不过一般导出的图纸是JPG格式的。 怎么把DWG格式的CAD图，转化成如JPG格式的图片的话，有2个办法： 1：（如打印出来似的——白纸彩线）方法：点“工具”—“向导”—“添加绘图仪”，按2次“下一步”，在生产商中选择“光栅文件格式”,在型号里选择“TIFF Version6（不压缩）”，再点3次“下一步”，然后起个名字（要起你记得住的，如01，02等等），再“下一步”，“完成”。然后回到了绘图界面，点第4个“打印机”的图标，在第2个“名称（M）”下找你刚才起的名字（如01）

求38kg钢轨cad图纸

这个不是有国标的嘛，我给你个国标文件，但是是pdf的，我没有38的，有60的

P50钢轨具体尺寸

P50钢轨具体尺寸：

头宽 70

腰厚 15.5

底宽 132

全高 152

单重 51.514

材质 U71Mn

定尺12.5米或25米

扩展资料：

国内钢轨分类：

我国钢轨以每米大致重量的公斤数，可分为起重机轨（吊车轨）、重轨与轻轨三种：

①起重机轨分为 QU120,QU100,QU80,QU70四种，材质一般为锰钢，单重最大的是QU120可达118kg/m。

②重轨。按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等。主要有38、43、50kg 三种。此外还有用于少数线路上的45kg轨，已计划在运量大和车速高的线路上用的60kg轨。GB2585— 81规定了我国38～50kg/m钢轨的技术条件，其尺寸和代号等如表6—7—10所示。

2007年我国颁布了新标准 GB 2585-2007，除38～50kg/m外，新增加了60kg/m的重轨和75kg/m的重机轨。

参考资料：百度百科-钢轨

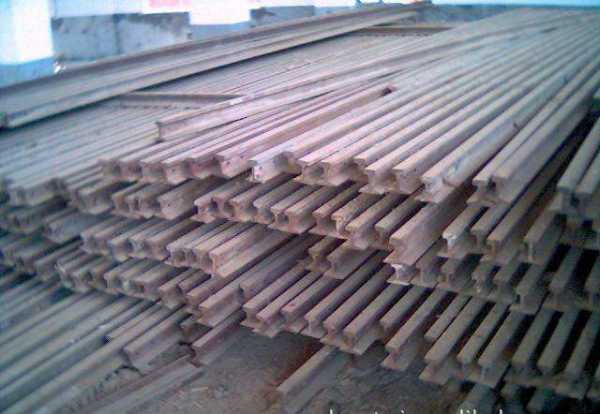

轨道铺设钢轨重15kg/m是指的什么轨道

U45Mn应该是老标准里的了已被替代或作废了，现在的标准里轻轨为Q235B,55Q材质;重轨一般为50Mn, U71Mn的材质; 起重轨为U71Mn的材质。

GB2585-2007 铁路用热轧钢轨

1. 化学成分%

2. 牌号 C Si Mn S P V Nb

3. U71Mn 0.65-0.76 0.15-0.35 1.10-1.40 ≤0.030 ≤0.030 ≤0.030 ≤0.010

2.力学性能

牌号 抗拉强度 （N/mm^2) 断后伸长率 A/%

不小于 不小于

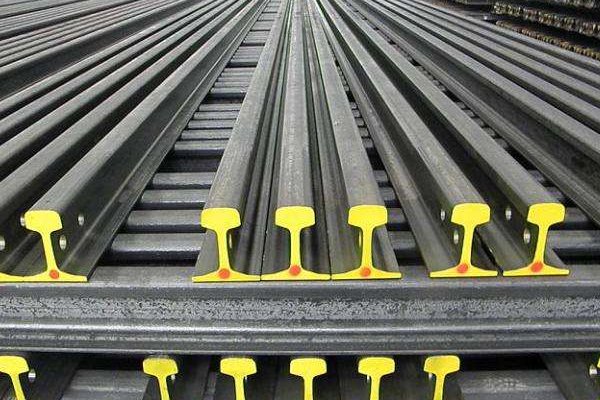

U71Mn 880 9钢轨是铁路轨道的主要组成部件。它的功用在于引导机车车辆的车轮前进，承受车轮的巨大压力，并传递到轨枕上。钢轨必须为车轮提供连续、平顺和阻力最小的滚动表面。在电气化铁道或自动闭塞区段，钢轨还可兼做轨道电路之用。

钢轨的类型是以每米长的钢轨质量千克数表示的。我国铁路上使用的钢轨有75kg/m、60kg/m、50kg/m，43kg/m和38kg/m等几种。

钢轨的断面形状采用具有最佳抗弯性能的工字形断面，有轨头、

43G,50G,60G钢轨截面图

轨腰以及轨底三部分组成。为使钢轨更好地承受来自各方面的力，保证必要强度条件，钢轨应有足够的高度，其头部和底部应有足够的面积和高度、腰部和底部不宜太薄。

以上各种类型钢轨中，38kg/m钢轨现已停止生产，60kg/m、50kg/m钢轨在主要干线上铺设，站线及专用线一般铺设43kg/m钢轨。对于重载铁路和特别繁忙区段铁路，则铺设75kg/m钢轨。

此外，为了适应道岔、特大桥和无缝线路等结构的需要，我国铁路还采用了特种断面（与中轴线不对称工字型）钢轨。现采用较多的为矮特种断面钢轨，简称AT轨。

钢轨长度

我国钢轨的标准长度为12.5m和25.0m两种。特重型、重型轨采用25.0m的标准长度钢轨，其他类型轨道可采用12.5m25.0m标准长度钢轨。

《250km/h 客运专线60kg/m钢轨暂行技术条件》规定，250km/h 客运专线（兼顾货运）钢轨标准轨定尺长度为100m。

曲线缩短轨长度有比12.5m标准轨短 40、80、120mm 的三种，有比25.0m标准轨短40、80、160mm的三种。

P50、P60钢轨的具体参数？

1、P50钢轨具体尺寸：

每米钢轨质量：51.514。

钢轨高度：152。

轨头宽度：70。

轨底宽度：132。

轨腹厚度：15.5。

螺栓孔直径：31。

轨端至1孔中心距：66。

2、P60钢轨具体尺寸：

每米钢轨质量：60.64 。

钢轨高度：176。

轨头宽度：73。。

轨底宽度：150。

轨腹厚度：16.5。

螺栓孔直径：31。

轨端至1孔中心距：76。

扩展资料：

1、国内钢轨分类：

我国钢轨以每米大致重量的公斤数，可分为起重机轨（吊车轨）、重轨与轻轨三种

2、钢轨磨耗

钢轨磨耗主要是指小半径曲线上钢轨的侧面磨耗和波浪磨耗。

至于垂直磨耗一般情况下是正常的，随着轴重和通过总重的增加而增大。轨道几何形位设置不当，会使垂直磨耗速率加快，这是要防止的，可通过调整轨道几何尺寸解决。

3、侧面磨耗

（1）侧面磨耗发生在小半径曲线的外股钢轨上，是现在曲线上伤损的主要类型之一。

（2）列车在曲线上运行时，轮轨的磨擦与滑动是造成外轨侧磨的根本原因。

（3）列车通过小半径曲线时，通常会出现轮轨两点接触的情况，这时发生的侧磨最大。侧磨的大小可用导身力与冲击角的乘积，即磨耗因子来表示。改善列车通过曲线的条件，如采用磨耗型车轮踏面，采用径向转向架等会降低侧磨的速率。

（4）从工务角度来讲，应改善钢轨材质，采用耐磨轨，例如高硬稀土轨其耐磨性是普通轨的2倍左右，淬火轨为1倍以上。加强养护维修，设置合适的轨距、外轨超高及轨底坡，增加线路的弹性，在钢轨侧面涂油等，都可以减小侧面磨耗的效果。

4、波浪形磨耗

（1）波浪形磨耗是指钢轨顶面上出现的波浪状不均匀磨耗，实质上是波浪形压溃。

（2）波磨会引起很高的轮轨动力作用，加速机车车辆及轨道部件的损坏，增加养护维修费用；此外列车的剧烈振动，会使旅客不适，严重时还会威胁到行车安全；波磨也是噪音的来源。

（3）我国一些货运干线上，出现了严重的波磨。其发展速度比侧磨还快，成为换轨的主要原因。

（4）波磨可以其波长分为短波（或称波纹）和长波（或称波浪）两种。波纹为波长约50~100mm，波幅0.1～0.4mm的周期性不平顺；长波为波长100mm以上，3000mm以下，波幅2mm以内的周期性不平顺。

5、钢轨磨耗的允许限度

（1）钢轨头部允许磨耗限度主要由强度和构造条件确定。

（2）即当钢轨磨耗达到允许限度里，一是还能保证钢轨有足够的强度和抗弯刚度；二是应保证在最不利情况下车轮缘不碰撞接头夹板。

（3）《铁路线路维修规则》中按钢轨头产磨耗程度的不同，分为轻伤和重伤两类。波磨轨耗谷深超过0.5mm为轻伤轨。

参考资料来源：百度百科-钢轨
