51单片机静态数码管程序

软件 2022-03-20

51单片机共阴数码管利用静态显示,让六个数码管显示1~6,程序怎么写?

代码如下:

#include

#define uchar unsigned char

#define uint unsigned int

#define data P0 //P0口宏定义

/* ***************************************************** */

// 数码管位选数组定义

/* ***************************************************** */

uchar code leddata[] =

{ 0x3F, //"0"

0x06, //"1"

0x5B, //"2"

0x4F, //"3"

0x66, //"4"

0x6D, //"5"

0x7D, //"6"

0x07, //"7"

0x7F, //"8"

0x6F, //"9"

0x77, //"A"

0x7C, //"B"

0x39, //"C"

0x5E, //"D"

0x79, //"E"

0x71, //"F"

0x76, //"H"

0x38, //"L"

0x37, //"n"

0x3E, //"u"

0x73, //"P"

0x5C, //"o"

0x40, //"-"

0x00, //熄灭

0x00 //自定义};

};

/* ***************************************************** */

// 位定义

/* ***************************************************** */

sbit du = P1^7; //段选定义

sbit we = P1^6; //位选定义

/* ***************************************************** */

// 函数名称:DelayMS()

// 函数功能:毫秒延时

// 入口参数:延时毫秒数(ValMS)

// 出口参数:无

/* ***************************************************** */

void delay(uint z)

{

uint x,y;

for(x = 0; x < z; x++)

for(y = 0; y < 113; y++);

}

/* ***************************************************** */

// 函数名称:main()

// 函数功能:数码管静态显示

// 入口参数:无

// 出口参数:无

/* ***************************************************** */

void main(void)

{

uchar i;

we = 1; //位选开

data = 0x00; //送入位选数据

we = 0; //位选关

while(1)

{

for(i = 0;i < 16 ; i++)

{

du = 1; //段选开

data = leddata[i]; //送入段选数据

du = 0; //段选关

delay(500); //延时

}

}

}

扩展资料

对于74HC573,形象一点,我们只需要将其理解为一扇大门,只不过这扇大门是单向的,其中11引脚(LE)控制着门的开、关状态,高电平为大门打开,低电平为大门关闭。

D0-D7为输入,Q0-Q7为输出,在LE = 1,即输入高电平时,输入端=输出端,输入是什么,输出也就原封不动的输出;在LE = 0 ,即输入高电平时,大门关闭,实现锁存,不再输出。了解之后,我们按照电路图,来进行编程,代码实现。

在实现数码管的静态显示中,用到了两个锁存器,两个I/O口,P1.6和P1.7,分别是位选和段选。

首先定义了个数码管位选数组,也就是十六进制代码,这便是后来数码管显示数字的核心,接着,用 sbit 定义了位选和段选端口,分别是 P1.6 和 P1.7 ,定义了一个延时函数,其实这一串代码很有意思,开关开关思想,贯穿始终。

首先把位选打开,送入位选数据后,关闭锁存器,实现锁存,进入循环,随之打开段选锁存器,送入段选数据后,再次关闭段选。

接下来,这个延时操作对于实际看到数码管的显示效果特别重要,因为程序在段选后之后,会马上消隐,显示的时间之后几个微秒,这显然不太合理,需要在关闭段选后加上延时,这样一来,才会让每位数码管亮度保持均匀。

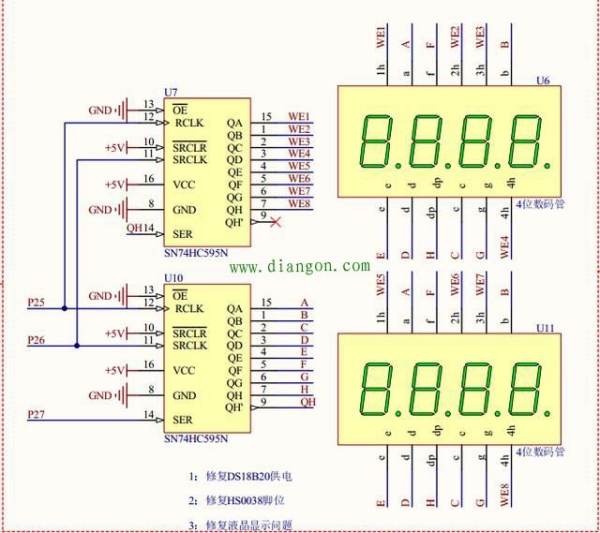

51单片机加74hc595驱动多个数码管静态显示的程序设计

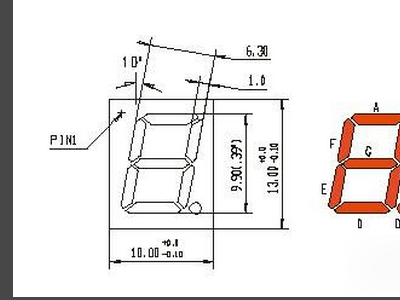

1、首先数码管分为1位,4位,8位,4位和8位的又分为共阴和共阳数码管。

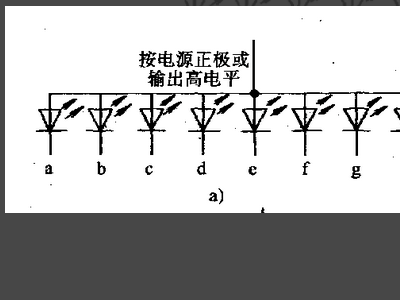

2、共阳数码管,即阳极全部连接在一起,单片机接口给低电位即可点亮对应的段位。

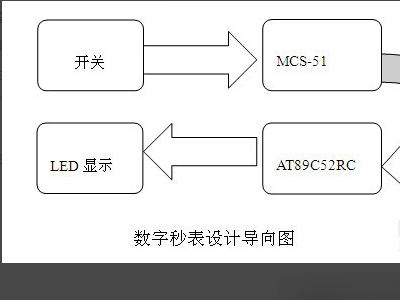

3、可利用MCS-51系列单片机的芯片AT89C52的P3.4,P3.5,P3.6,P3.7进行计时并在数码管上显示时间,作为按键的入口。

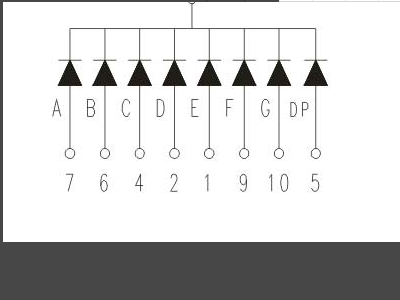

4、共阴数码管,即阴极全部连接在一起,单片机接口给高电位即可点亮对应的段位。

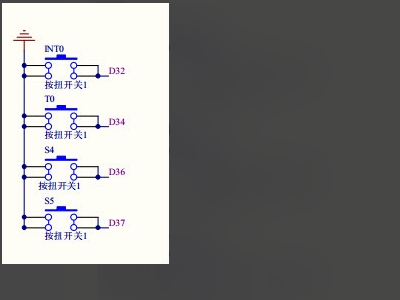

5、其中“开始”按键当开关由上向下拨时开始计时,此时若再拨“开始”按键则数码管暂停;“清零”按键当开关由上向下拨时数码管清零,此时若再拨“开始”按键则又可重新开始计时。

c51单片机数码管静态显示程序

1.先把显示函数,按照下列,改一改。 void display(uchar shi,uchar ge) { shi = num / 10; ge = num % 10; dula = 1; p0 = table[shi]; dula = 0; wela = 1; p0 = 0xfe; wela = 0; delay(5); dula = 1; p0 = table[ge]; dula = 0; wela = 1; p0 = 0xfd; wela = 0; delay(5); } 2.用显示函数代替延时函数。 把你的程序中,凡是:delay(10);,都改成:display(shi, ge);。

51单片机静态数码管显示0到59代码

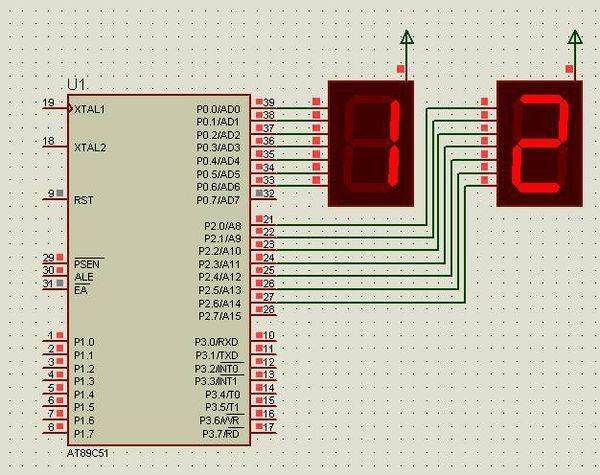

这是秒表的程序。采用静态数码管,应该是用两个数码管,可用共阳数码管分别接在P0口,P2口上。计时可用定时器T0定时50ms,并计中断20次为1秒,加法计60秒并送数码管显示出来即可。仿真图如下。

51单片机led数码管显示0-99静态程序

假设P0 P2口接数码管 程序如下 include #define uchar unsigned char #define uint unsigned int uchar num=0; //共阴数码管七段码 uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d, 0x07,0x7f,0x6f,0x77}; void Delay1ms(uint i) //1ms延时程序 { uint j; for(;i>0;i--) { for(j=0;j<164;j++) {;} } } void main(void )//主程序 {
