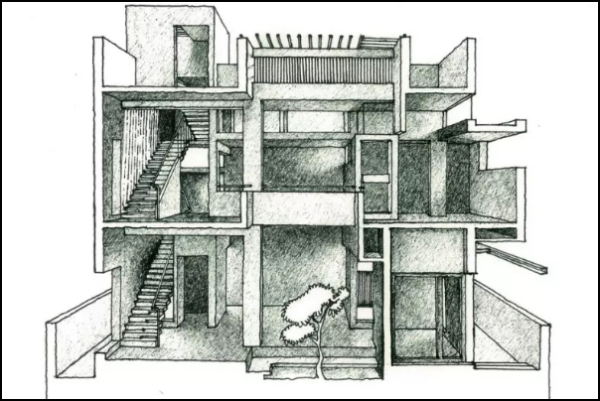

建筑图中图线有几种类型?线宽分几种?划线时需要注意些什么问题?

图线有粗实(虚)线、中粗实(虚)线、中实(虚)线、细实(虚)线、单点长画线、双点长画线、折断线、波浪线。

线宽以粗实线的宽度为基本线宽b,而且b、0.7b、0.5b、0.25b称为一个线宽组,b通常的取值有1.4、1.0、0.7、0.5四种。

基地与道路红线:

一、基地应与道路红线相连接,否则应设通路与道路红线相连接。其连接部分的最小长度或通路的最小宽度,应符合当地规划部门制定的条例。

二、基地与道路红线连接时,一般以道路红线为建筑控制线。如因城市规划需要,主管部门可在道路红线以外另订建筑控制线。

三、除符合本章第2.2.3条规定外,建筑物均不得超出建筑控制线建造。

扩展资料:

车流量较多的基地(包括出租汽车站、车场等)、其通路连接城市道路的位置应符合下列规定:

一、距大中城市主干道交叉口的距离,自道路红线交点量起不应小于70m;

二、距非道路交叉口的过街人行道(包括引道、引桥和地铁出入口)最边缘线不应小于5m;

三、距公共交通站台边缘不应小于10m;

四、距公园、学校、儿童及残疾人等建筑的出入口不应小于20m;

五、当基地通路坡度较大时,应设缓冲段与城市道路连接;

六、与立体交叉口的距离或其它特殊情况时,应按当地规划主管部门的规定办理。

参考资料来源:百度百科-建筑线

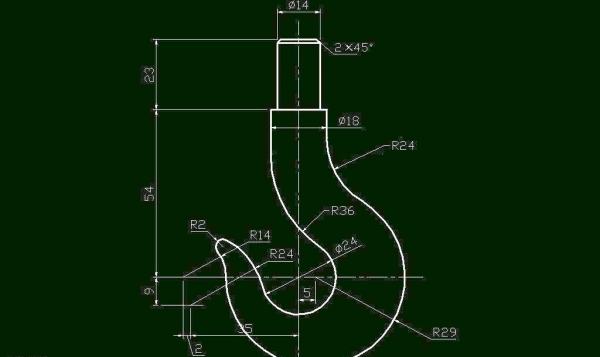

机械制图中的各种线宽规定值是多少?

机械制图中实线:粗实线=b;中实线=0.5b;细实线=0.25b;

机械制图中虚线:粗虚线=b;中虚线=0.5b;细虚线=0.25b;

其中b=2.0,1.4,1.0,0.7,0.5,0.35mm;同一图纸中,应采用相同的b值。


扩展资料


图线要求:

1, 图线线型及其应用:

《技术制图 图线》中规定了15种基本线型,每种基本线型的变形有四种。图线的宽度(用d表示)分为粗线、中粗线、细线三种,其比例关系是4:2:1。机械图样上多采用两种线宽。建筑图样上可以采用三种线宽。

所有线型的图线宽度应按图样的类型和尺寸大小在下列数系中选择:0.18,0.25,0.35,0.5,0.7,1,1.4,2mm。宽度为0.18mm的图线在图样复制中往往不清晰,尽量不采用。

在机械图样中仍采用GB4457.4-84中规定的8种线型:粗实线、细实线、波浪线、双折线、虚线、粗点划线、细点划线、双点划线。

2,图线的画法:

同一图样中同类图线的宽度应基本一致,虚线、点画线、双点画线的线段长度和间隔应各自大致相等,在图样中要显得匀称协调。

绘制点划线时,首末两端及相交处应是线段而不是短划,超出图形轮廓2~5mm。在较小的图形上绘制点划线和双点划线有困难时,可用细实线代替。

虚线与虚线相交,或与其他图线相交时,应以线段相交,当虚线为实线的延长线时,应留有间隙,以示两种不同线型的分界线。

参考资料:百度百科-机械制图

室内建筑装饰工程图纸上图线字体和比例是怎样的?

图线的宽度b,宜从1.4mm、1.0mm、0.7mm、0.5mm、0.35mm、0.25mm、0.18mm、0.13mm线宽系列中选取。图线宽度不应小于0.1mm。每个图样,应根据复杂程度与比例大小,先选定基本线宽b,再选用表0-8中相应的线宽组。图纸上所需书写的文字、数字或符号等,均应笔画清晰、字体端正、排列整齐;标点符号应清楚正确。图样及说明中的汉字,宜采用长仿宋体(矢量字体)或黑体,同一图纸字体种类不应超过两种。大标题、图册封面、地形图等的汉字,也可书写成其他字体,但应易于辨认。图样及说明中的拉丁字母、阿拉伯数字与罗马数字,宜采用单线简体或Roman字体。拉丁字母、阿拉伯数字与罗马数字的字高,不应小于2.5mm。字体规格见表0-11。图样的比例,应为图形与实物相对应的线性尺寸之比。比例的符号为“∶”,比例应以阿拉伯数字表示。比例宜注写在图名的右侧,字的基准线应取平;比例的字高宜比图名的字高小一号或二号。建筑装饰装修工程制图的比例,宜按表0-12的规定选用。

建筑制图 线宽比 b是什么单位?

建筑制图,线宽比B指的是基础线宽。

根据中华人民共和国住房和城乡建设部-《房屋建筑制图统一标准》中第四章 4.01:图线的基础线宽b,宜按照图纸比例以及图纸性质从1.4mm、1.0mm、0.7mm、0.5mm线宽系列中选取。

基础线宽意思在制图过程中所需要用到的线的宽度,一般来说基础线宽有三组不同大小,可以通过设定自己设置合适的线宽。

基础线宽的目的是在于通过三组不同大小的线宽,将制图过程中不同的建筑单元模块区分开来,以便于识别,以及方便制图。绘制较简单的图样时,可采用两种线宽的线宽组,其线宽比宜为B:0.25B。

扩展资料:

建筑制图的画图方法:


平面图画法

1、平面图的方向宜与总图方向一致。平面图的长边宜与横式幅面图纸的长边一致。

2、在同一张图纸上绘制多于一层的平面图时,各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

3、除顶棚平面图外,各种平面图应按正投影法绘制。

立面图画法

1、各种立面图应按正投影法绘制。

2、建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。

3、室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等(室内立面图的顶棚轮廓线,可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚)。

参考资料来源:百度百科-建筑制图

参考资料来源:中华人民共和国住房和城乡建设部-《房屋建筑制图统一标准》



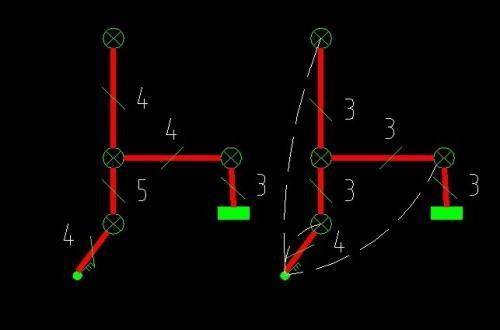

园林工程图线线宽b 0.5b 0.25b各是什么意思?都是多宽的线?cad里怎么选择? 知道的大师给个标准,谢谢。

就是0.5和0.25的宽度。一般在图层设置里面。
