正元软件怎么标注管底高程和管线长度

软件 2022-10-10

天正给排水怎么标注管线长度啊?

要是直接标明数字的话就是在软件左侧的那个软件区域(如果没看见的话,可以输入-tmnload或者ctrl+也可以打开),其中的尺寸标注里面的逐点标注可以实现你的目的。

如何在天正给排水系统图里标注管道长度

系统图一般是表达空间关系的,一般不表达长度。要表达也是在平面图上。真要表达也可以双击管线,下面有个标注管线。然后点击DN500里面可以选择样式

安装算量软件,如何测量出当前识别出来管的长度?

安装算量软件,如何测量出当前识别出来管的长度?

你好,

你的问题应该是在安装算量软件中如何查看当前识别出的管线参数长度吧。

如果是这样的意思,那这算是算量的基本操作,看得出来你应该是新手。

在不同的安装算量软件中的操作是不相同的,这里就拿鹏业bim安装算量为例。

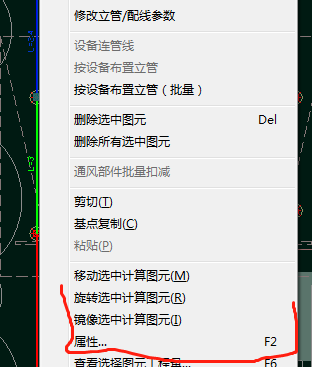

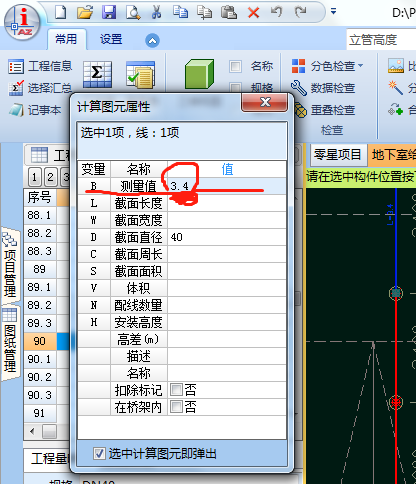

选中你需要测量的管线后单击右键,选择“属性”,在测量值中就可看到当前选中管线的长度;或者直接双击管线也能跳出属性框。

以上就是操作的截图

希望我的回答能对你有帮助!

正元地下管线软件怎么导出点库表和线库有?

数据处理系统,共分为三个部分: 一 数据录入与查错 把物探外业数据录入计算机中(mdb格式数据库),并 可进行查错,同时能输出各种成果资料 二 管线成图与编辑 利用建立好的mdb数据库,在AutoCAD下生成管线图(DWG 格式),并有针对管线编辑的各种处理工具

一张CAD图上有很多管线,并标注了长度尺寸,如何能吧各种型号的管线总长度在CAD上一次计算出来?

用查询,列表,所有的管线计算了,把表格的文字粘贴到CAD,用快速选择的方式查找需要的数据,粘贴到表格,用表格计算。具体操作我没有用过,提供这个思路,你去摸索,应当能成功。
