CAD统计工具

软件 2022-10-24

CAD插件集哪个统计功能最全最好用?

Express tools工具,cad自带,安装时勾选这个组件就可以。如果安装时没装,打开控制面板,程序,更改cad,添加一下就可以。 这个工具分为block,standard,text三部分,常用命令有超级填充superhatch,扩展裁剪extrim,文字炸开txtxp等。 其他我用的插件其实很少,一方面自己确实懒于学习,一方面也担心插件不可靠。拿算面积说,我一般会用好几种不同原理的方法算一遍,因为不能出错。 其他插件好多都是各公司自己开发的。很多插件只是让cad操作更便捷,其实cad,天正,湘源等包含的各种工具已经很够用了(当然我也不是高手咯~) 说点哄哄初学者的,你们知道cad的字段,

如何使用CAD的图块统计功能?这有什么作用?

“统计块数”工具的操作步骤:

1、通过菜单启动“统计块数”工具,其菜单位置如下图所示。

2、命令启动后,可以使用框选直接框取统计区域,也可以直接回车,对整个图纸进行统计。

3、回车后,浩辰CAD以列表的形式给出图块的统计结果,如下图。

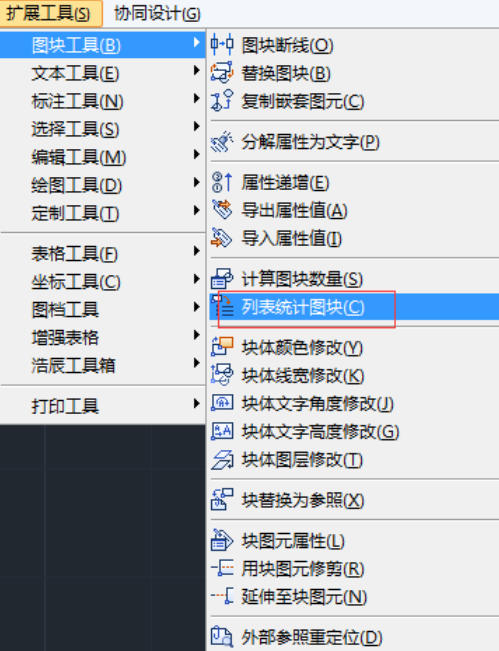

除了“统计块数”工具,我们还可以使用扩展工具中的“统计图块数量”,此工具的使用方法更灵活,其菜单结构如下图所示。

4、启动命令。

5、浩辰CAD弹出如下图所示的对话框。

我们可以直接输入欲统计图块的块名及图层信息,也可以单击右侧的按钮,利用鼠标来选择目标图块。

如果选择“忽略插入点相同的块”,对于多个具有相同插入点的图块,浩辰CAD只统计一个;如果选择“忽略比例”,并输入比例值,比如输入比例值为1,对于大小不同,但比例小于等于1的多个图块,浩辰CAD仅统计一个。

6、单击“统计”,浩辰CAD会对指定的图块进行统计,并显示最后的统计结果。

7、单击“退出”,可推出统计块数量功能。

CAD2007有计数工具吗

有的,统计数量有两种方法,一个是工具下面的数据提取,这种方法会相对繁琐些。还有一种方法会比较简便点,就是对象选择过滤器。它的快捷键是fi。

CAD中如何统计图块的数量

当需要统计CAD图中某个图块的数量时,可以通过对象选择过滤器(命令:filter)来快速统计出结果,以下是具体操作步骤。

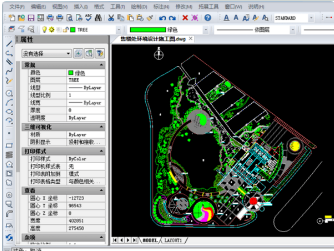

先在xunjieCAD中打开需要统计的图纸。例如我们需要统计图中该图块的数量。

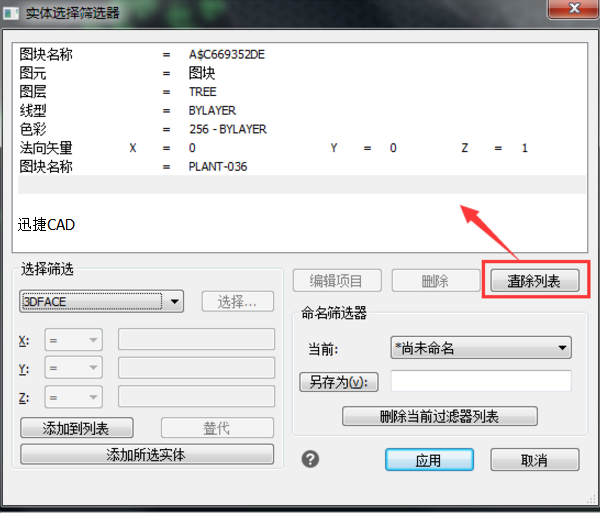

输入命令filter,打开“实体选择筛选器”(也就是“对象选择过滤器”),打开后点“清除列表”,将已有的筛选条件清除。

清除后点击“添加所选实体”,跳到图纸页面,选择要统计的图块对象后回到“实体选择筛选器”。根据筛选要求,删除不需要的筛选条件。

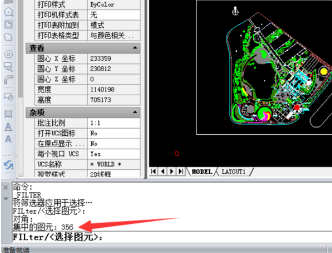

最后点“应用”,并在图中框选需要统计的区域,框选完成,就会在下方命令信息中显示符合筛选条件的图块数量,同时选取这些图块。

如何统计cad图中,某相同的图形数量?

工具/材料:电脑、cad。

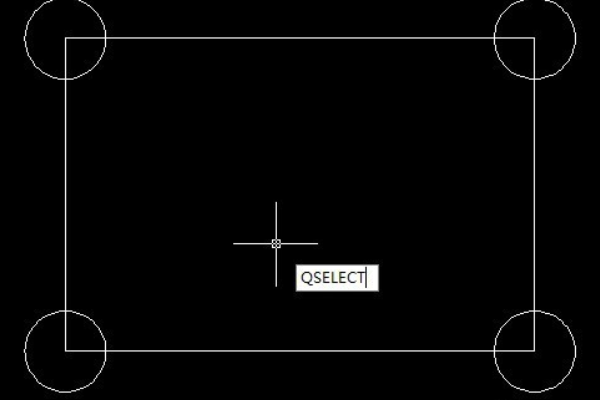

第一步,打开电脑,打开软件加载完成CAD图纸中,在命令栏中输入QSELECT。

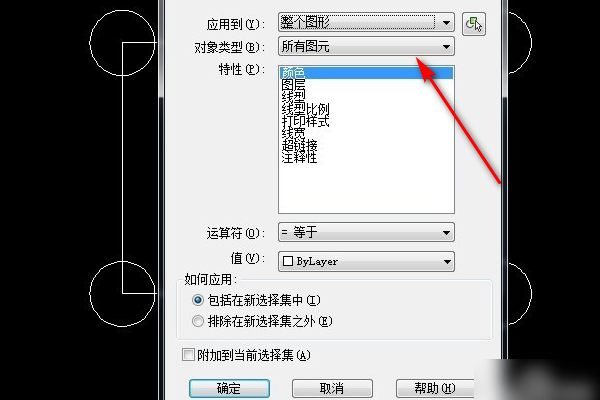

第二步,按空格弹出快速选择窗口。

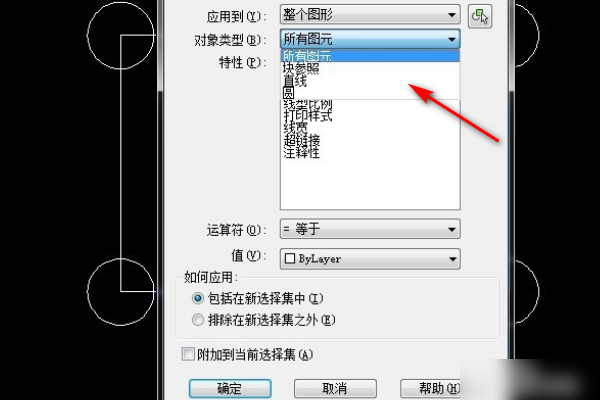

第三步,选择需要统计的图形类型,现在为所有基元。

第四步,完成后选择搜索范围,找到当前选择点击。

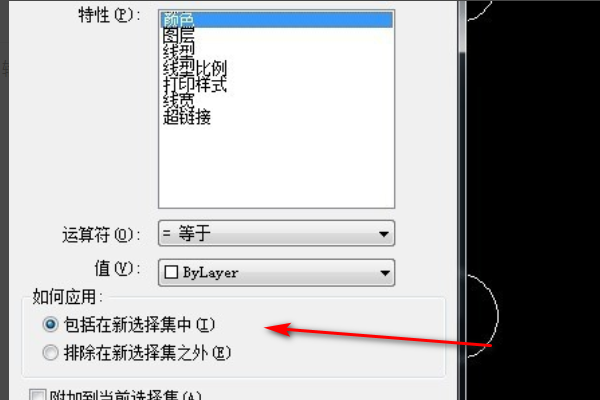

第五步,继续选择其他内容,如颜色,等。

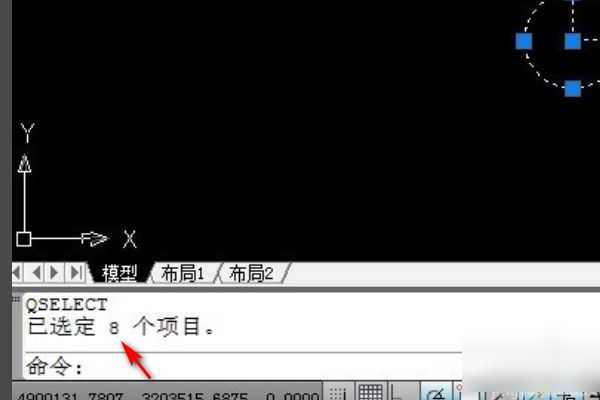

第六步,完成所有选项后点击确定命令栏中显示对象数。
