分析下述调机程序的功能,运行之后相关寄存器和PSW如何变化?程序是否转移?转移的目的地址是多少?

软件 2022-10-30

程序状态寄存器的PSW的作用是什么? 常用的状态标志有哪几位?其作用是什么?

  • PSW是一个8位寄存器,用来存放指令执行的有关状态信息。PSW中各位的状态信息一般是在指令执行过程中形成的,也可以根据需要由用户采用传送指令加以改变。

  1. P(PSW.0):奇偶标志位,用于表示累加器A中二进制数值为1奇偶性。

  2. F1、F0(PSW.1、PSW.5):用户标志位,作为用户自行定义的一个状态标志

  3. OV(PSW.2)溢出标志位,用于指示算数运算中是否有溢出

  4. RS1、RS0(PSW.4、PSW.3):工作寄存器选择控制位,用户通过软件选择CPU当前工作的寄存器组。

  5. AC(PSW.6):辅助进位标志位,当进行加法或减法运算并产生由第四位向高四位进位或借位时,AC被硬件置1,否则清零。

简述程序状态寄存器PSW各位的含义,单片机如何确定和改变当前工作寄存器组?

PSW各位的定义如下: Cy(PSW.7):即PSW的D7位,进位、借位标志。进位、借位CY=1;否则CY=0. AC(PSW.6):即PSW的D6位,辅助进位、借位标志。当D3向D4有借位或进位时,AC=1;否则AC=0. F0(PSW.5及PSW.1):即PSW的D5位,用户标志位; RS1及RS0(PSW.4及PSW.3):即PSW的D4、D3位,寄存器组选择控制位; 00:工作寄存器组0 01:工作寄存器组1 10:工作寄存器组2 11:工作寄存器组3 OV(PSW.2):溢出标志。有溢出OV=1,否则OV=0; F1(PSW·1):保留位,无定义; P(PSW·0):奇偶校验标志位,

程序状态字psw有什么作用,各位的含义是什么?

程序状态字(Program Status Word, PSW)又称状态寄存器,主要用于反映处理器的状态及某些计算结果以及控制指令的执行。

程序状态字(Program Status Word, PSW)又称状态寄存器,主要用于反映处理器的状态及某些计算结果以及控制指令的执行。用一个专门的寄存器来指示处理器状态。

程序状态字通常包括以下状态代码:
CPU的工作状态码——指明管态还是目态,用来说明当前在CPU上执行的是操作系统还是一般用户,从而决定其是否可以使用特权指令或拥有其它的特殊权力
条件码——反映指令执行后的结果特征
中断屏蔽码——指出是否允许中断

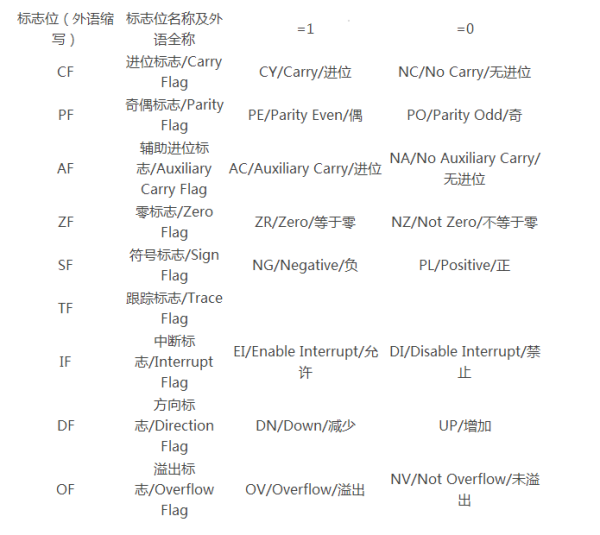

各位的含义如下表格:

程序状态寄存器psw的作用是什么

用于存放程序运行中的各种状态信息,作为程序查询或判断的条件

8. 程序状态字寄存器PSW的作用之一是:( )

程序状态寄存器的PSW是一个存放状态标志、控制标志的寄存器。状态标志是用来记录程序中运行结果的状态信息,它们是根据有关指令的运行结果由CPU自动设置的。常用的有CF(进位标志)、OF(溢出标志)、ZF(零标志)、SF(符号标志)、AF(辅助进位标志)、PF(奇偶标志)
