请问从MDF箱出去几条光纤

软件 2022-11-06

光纤配线架 mdf 可以接多少芯

这个跟机柜和机房的高度有关了,小点的ODF可以到576芯,大的可以到1200芯,更大的也可以订制;MDF也是同理的。云光电信

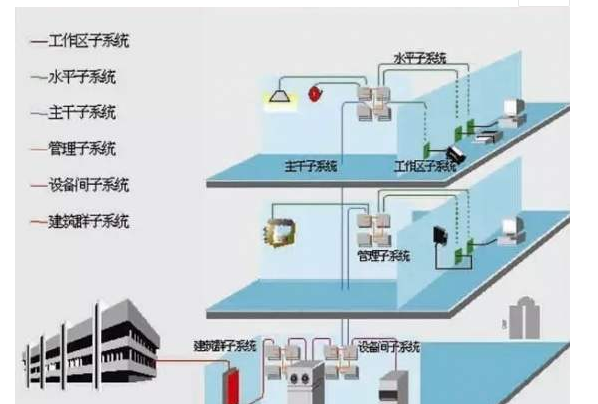

弱电工程里MDF和IDF都包含什么设备

这些设备就够了,不需要再包含其他设备。

MDF为用户总配线架,里面只有配线架,包括光纤配线架(接入外面引入的光纤及把光纤分配出去到主交换机和各层IDF里的交换机)和电话配线架(用来接入及分配HYA电缆到各层电话分线盒)。

总共需要多少配线架要根据具体的网络、电话点位的数量,以及用的配线架的规格;不宜共用,安防系统一般单独组网。

单模千兆光纤收发器是在你要光电转换时用到,比如要把光纤里的光信号转换成双绞电缆里面的电信号时用到,按这个系统图,为光纤到楼层,到楼层之后网络交换机有光纤接口,交换机已有光电转换功能,所以应该用不到光纤收发器;

六类模块用来安装在网络配线架以及网络插座上,用来插入六类线用的。如果MDF到IDF的距离不超过90米,可以用6类线代替,但MDF里会相应增加网络配线架。

扩展资料:

1、弱电工程线缆用量计算方法:

电缆平均长度=(最远信息点水平距离+最近信息点水平距离)/2+2H(H-楼层高) 实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取6)

每箱线缆布线根数=每箱电缆长度/实际电缆平均长度;电缆需要箱数=信息点总数/每箱线缆布线根数。

注:最远、最近信息点水平距离是从楼层配线间(IDF)到信息点的水平实际距离,包含水平实际路由的距离,若是多层设置一个IDF则还应包含相应楼层高度。上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间(IDF)的情形。

2、主干子系统,铜线缆用量计算方法:

电缆平均长度 =(最远IDF距离+最近IDF距离)/2

实际电缆平均长度 = 电缆平均长度×1.1+(端接容限,通常取6)

每轴线缆布线根数 = 每轴电缆长度/实际电缆平均长度

电缆需要轴数 = IDF的总数/每箱线缆布线根数

注:最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离,主要取决于楼层高度和弱电井到设备间(MDF)的水平距离。

什么是ODF和MDF

什么叫ODF、DDF、MDF

DDF(digital distribution frame):数字配线架 可以是2M/8M/34M...155M/...等跳线

ODF(optical distribution frame):光纤配线架 跳尾纤

MDF(main distribution frame):音频线配线架 对应于市话主干专用配线架

BDF(building distribution frame) 综合配线架(综合柜、网络柜、各种多媒体配线箱,主要应用于接入网中小区机房到用户端的配线)

ADF(advanced(fiber) distribution frame) 超大容量光纤配线架

通俗的说他们都是配线的交接设备。

MDF准确的说应当是总配线架,用于传输音频,它一端连接用户线一端连接交换机,主要用于固定电话线的配线;

DDF为数配,用于数字终端设备或程控交换机数字信号的配线与转接;

ODF为光配,用于光缆干线和区域光缆线路的连接、调线和测试。

BDF、ADF的称呼还没有完全得到业内的统一,不过随着重点从主干网向接入网的转移,相关的设备开始大量使用,这个称呼也很快会普及。就象二三十年前电信运营商的业务只是语音,配线设备也只有MDF(总配线架),听起来好象各种配线业务都可以完成,随着光纤通信和数据通信业务的崛起,ODF、DDF相继成为配线设备中的一部分,特别是ODF,成为现在通信配线设备中的主要设备,地位超过MDF。BDF的应用主要是各种接入网的配线设备,特点是体现一个综合性,在最后一公里的接入中,各种业务象数据、语音、多媒体等等分离,这就需要相关的配线设备有很好的通用性和兼容性,于是乎BDF诞生了,现在使用量最多的恐怕就是小区机房内用的19英寸标准机柜,还有楼内使用的各种综合布线设备、多媒体配线箱等;ADF则是光纤产品向另一个方向发展的产物,随着光缆芯数的越来越多(日本NTT已经推出超过3000芯的光缆,国内主干光缆芯数也即将突破1000芯),现在的光纤配线设备通常只有七八百芯的容量,在一些中心局已经很难满足实际需求,这就需要一种超大容量的光配线设备来补充,美国ADC曾于2000年推出概念产品(当时叫NGF-new generation frame,新一代配线架),国内也有一两家有相关产品推出,而且已经开始在网使用了,ADF的特点一是采用了组合式结构,熔配分离,这样也就把施工和维护分开,同时也有利于防护(光缆高压接地可以在地下室完成),另一个特点就是采用立体式跳纤管理,大大减少了维护人员的工作量(不知有没有搞传输的兄弟在ODF上从几百芯光跳纤中试着抽出一根来),当然容量上也可以达到数千芯,完全满足未来的需求,由于目前的市场空间有限,现在推出ADF的厂家更多的是通过这种产品反映公司整体实力,但ADF的应用是早晚的事(不过ADF可不是要取代ODF哦)。

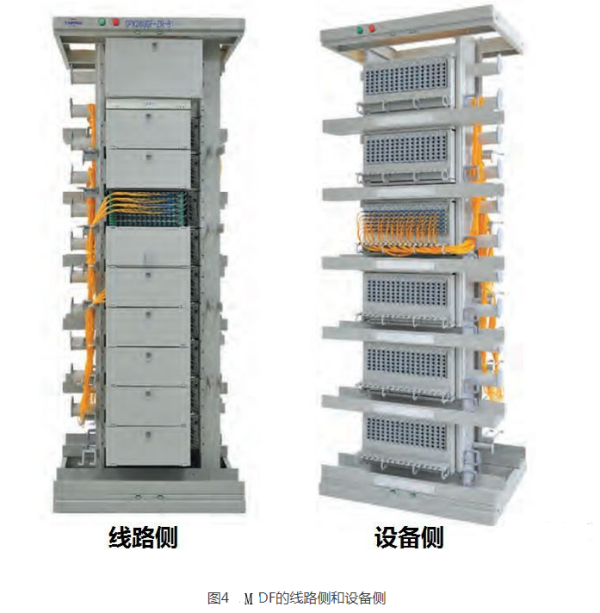

别在于,OMDF的定义里,线路侧连接室外光缆,设备侧连接OLT或者传输设备,可通过跳线调整线序,同时具有敞开性。而ODF连接的是光缆或者光通信设备,线序一般是固定的,只有一侧能够跳线。

ODF光纤配线箱,是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。ODF配线箱既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。采用19英寸宽,机箱高度为4U,约18cm,适合于标准机柜。最多可同时引入4根光缆,每箱最大容量达72芯,标准配线容量48芯,ODF结构为每配线箱可装光纤分配盘6层和跳纤余长存储盘2层。每个光纤分配盘装有12个光纤活动连接器法兰盘,和12芯光纤熔接盘。多余光缆纤芯及尾纤可在光纤分配盘上盘储,用户可根据实际需求选配单元数量或法兰盘数量。

ODF(Optical Distribution Frame)光纤配线架 光纤配线架(ODF)用作光纤通信系统中局端主干光缆的成端和分配,可便利地构建光纤线路的相连、分配和调度.随着网络构建程度越来越高,经常出现了集ODF、DDF、电源分配单元于一体的光数混合配线架。

MDF (Main Distribution Frame)总配线架 总配线架限于于与大容量电话互相交换设备设施用于,借以后半段内、外线路。一般还具备配线、测试和保护局内设备及人身安全的起到。MDF在网络中也称居多配线间,用作摆放企业服务器。

光缆配线箱和光纤分线箱有什么区别!急!谢谢

光缆和光纤有什么区别,光纤和光缆的区别 浏览次数: 光纤的分类 (1)按照传输模式来划分光纤中传播的模式就是光纤中存在的电磁波场场型,或者说是光场场形(HE).各种场形都是光波导中经过多次的反射和干涉的结果.各种模式是不连续的离散的.由于驻波才能在光纤中稳定的存在,它的存在反映在光纤横截面上就是各种形状的光场,即各种光斑.若是一个光斑,我们称这种 光纤为单模光纤, 若为两个以上光斑,我们称之为多模光纤.• 单模光纤(Single-Mode) 单模光纤只传输主模,也就是说光线只沿光纤的内芯进行传输.由于完全避免了模式射散使得单模光纤的• 传输频带很宽因而适用与大容量,长距离的光纤通迅.单模光纤使

电信主干 配线都有什么用

从电信机房出来的电缆到小区配线箱,这一段就叫主干电缆,而从配线箱出去到用户的,就叫配线电缆。它们主要起到从电信机房连接到用户客户端的桥链。 目前交接箱有两种,电缆交接箱和光缆交接箱。 电缆交接箱没有汇聚收敛的作用,机房出来1000户,配线到用户最多也是1000户,但是考虑到不是每家都装电话用电话,配线可能做成2000-3000户,这样,只要2000-3000户中有1000户装电话就够用了。电缆交接箱主干和配线数量差别一般在2倍左右。 光缆交接箱有汇聚收敛的作用,主干光缆经过分光器,把1路光转化成4、8、16、32路光信号供更多用户使用。光交接箱主干和配线数量差别更大。
