CAD中实际XY坐标是反的,直接导入RTK手簿中是否影响放样结果?

软件 2022-12-15

cad用list命令提取的坐标XY是反的

这是因为测量坐标系和数学坐标系,定义的X轴和Y轴正好相反,测量坐标系北方向为X轴,东方向为Y值,而数学坐标系的北方向为Y轴,东方向为X轴。一样用呀,不影响,从cad中读取测量坐标时,XY互换下就行了,就是实际的测量坐标。

cad中坐标标注xy值为什么是反的?

测量坐标和数学坐标是相反的。

这里说一下它们的区别:

数学中的平面直角坐标以纵轴为y轴,自原点向上为正,向下为负;以横轴为x轴,自原点向右为正,向左为负;象限按逆时针方向编号。

测量上的平面直角坐标系以南北方向的纵轴为x轴,自原点向北为正,向南为负;以东西方向的横轴为y轴,自原点向东为正,向西为负;象限按顺时针方向编号。

测量工作中以极坐标表示点位时其角度值是以北方向为准按顺时针方向计算的,而数学中则是以横轴为准按逆时针方向计算的,把x轴与y轴纵横互换后,数学中的全部三角公式都同样能在测量中直接应用,不需作任何变更。


扩展资料:

CAD技术一直处于不断发展与探索之中。 应用 CAD技术起到了提高企业设计效率、优化设计方案、减轻技术人员的劳动强度、缩短设计周期、加强设计标准化等作用。 越来越多的人认识到 CAD是一种巨大的生产力。

CAD技术已经广泛地应用在机械、电子、航天、化工、建筑等行业。并行设计、协同设计、智能设计、虚拟设计、敏捷设计、全生命周期设计等设计方法代表了现代产品设计模式的发展方向。 随着人工智能、多媒体、虚拟现实、信息等技术的进一步发展, CAD技术必然朝着集成化、智能化、协同化的方向发展。

企业 CAD和CIMS技术必须走一条以电子商务为目标、循序渐进的道路。 从企业内部出发,实现集成化、智能化和网络化的管理,用电子商务跨越企业的边界,实现真正意义上的面向客户、企业内部和供应商之间的敏捷供应链。

参考资料:百度百科-cad

CAD标注的坐标和图纸原有坐标的 XY数据反了是怎么回事?

cad座标系可能为正常的数学座标系。因引复制过来可能为原平的镜像加旋转90度。复制时应先改变座标系才行。

cad中同时标注X和Y坐标的坐标数据的方法如下:

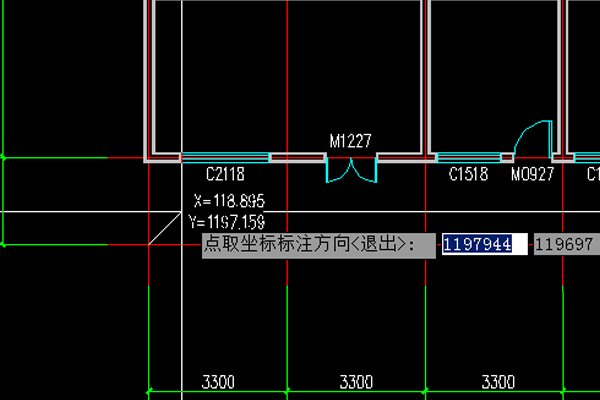

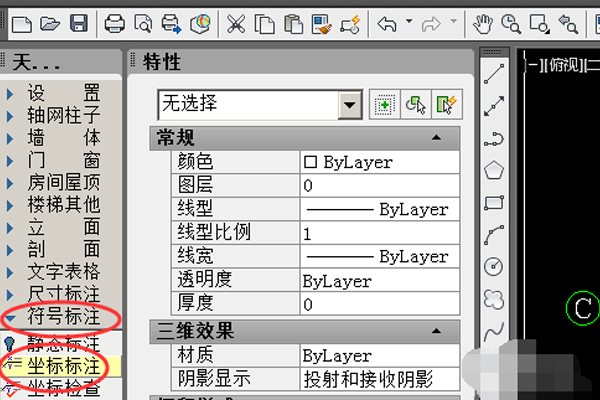

1、首先在打开的软件中点击左侧工具栏中的符号标注--坐标标注。


2、然后在要标注的位置点击左键进行标注;移动鼠标给文字找个合适的位置再次点击确定标注的文字的位置。如果还要标注其他坐标可以之间点击左键进行标注,标注完成后点击右键结束坐标标注。

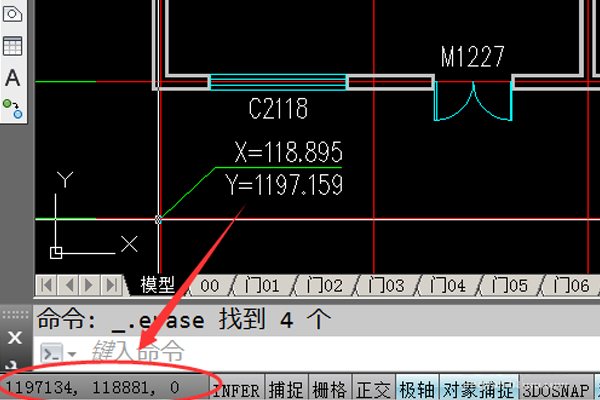

3、当标注完成后可以看到标注的坐标。软件默认的单位是1单位=1mm,如果图纸是按照1单位=1m来绘制的(常用于道路工程),那么需要调整一下比例。

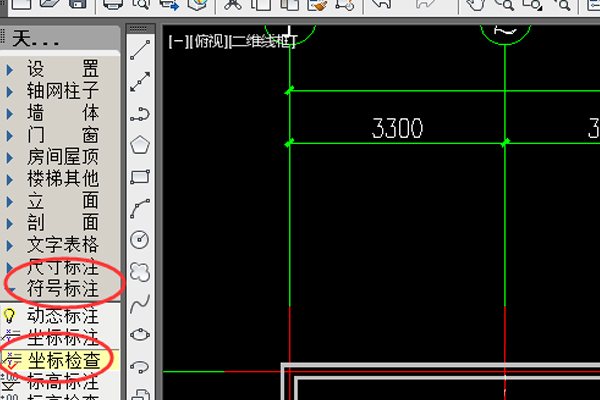

4、点击左侧人工具栏中的符号标注--坐标检查。

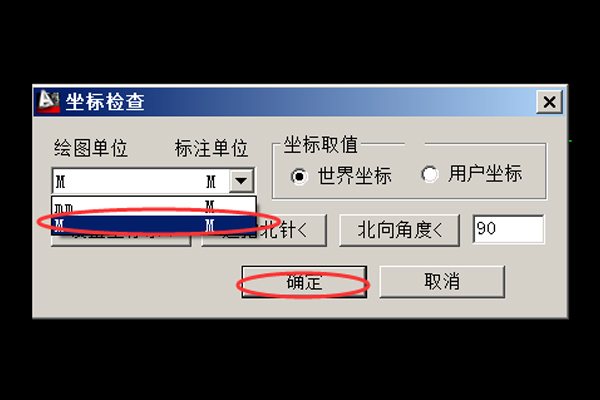

5、在坐标检查中选择绘图单位和标注单位中选择M M选项,然后点击确定。

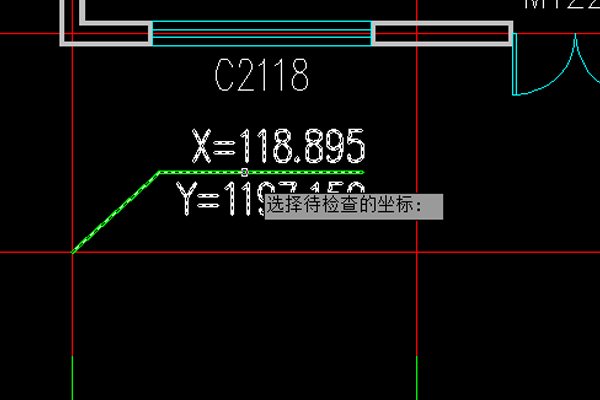

6、然后左键点击选择你要修改的坐标标注,如果有多个可以选择多个,选择后点击右键来确定选择。

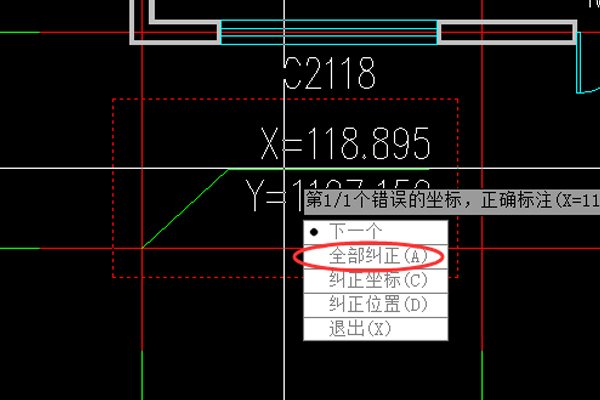

7、在弹出的菜单中选择全部纠正,坐标修改完毕。


以上就是cad中同时标注X和Y坐标的坐标数据的方法。

RTK导出的X,Y的坐标和CAD是反的,怎么处理??

什么品牌的RTK?你导出时是不是选择了CASS格式?导出时手动选择下点名,X,Y,H就好了! 如果原任务已经丢失,用EXCEL打开DAT文件修改下也行

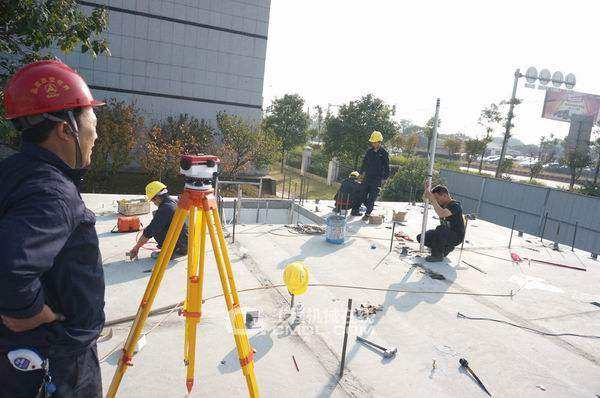

CAD图中的XY坐标是不是和施工放线XY坐标相反的啊?

CAD图中的XY坐标是和施工放线XY坐标相反的,因为工程测量中使用的是高斯投影平面直角坐标系,横轴为Y坐标轴,竖轴为X坐标轴。 即全站仪里显示的XYZ坐标为北东高NEZ,南北纵向为X坐标,东西横向为Y坐标。所以全站仪里的坐标与CAD的显示的XY坐标相反。

高斯平面直角坐标系以中央子午线和赤道投影后的交点O作为坐标原点,以中央子午线的投影为纵坐标轴x,规定x轴向北为正;以赤道的投影为横坐标轴y,规定y轴向东为正,从而构成高斯平面直角坐标系。

AutoCAD允许建立自己的坐标系(即用户坐标系)。用户坐标系的原点可以放在任意位置上,坐标系也可以倾斜任意角度。

扩展资料

施工坐标系建立方法

在选取施工坐标网的两个直角坐标轴时,应令其平于于施工平面图的矩形墙边(或至少平行于一条道路)。施工坐标网的表示方法与测量坐标网不同,在总平面图上画成垂直相交的细实线坐标网格,网格间距与测量坐标网格间距相同,以便于坐标换算。在施工坐标网中,确定建筑物、构筑物的位置与测量坐标网中确定位置的方法相同。

在施工坐标网中,确定建筑物、构筑物的位置与测量坐标网中确定位置的方法相同。根据原有永久建筑物或道路定位。对规模小、工程项目较小的拟建建筑物,总平面图常以公路中心线为基准来标注区内建筑物或构筑物的定位尺寸。

其余建筑物和构筑物,再以此建筑物或构筑物为“次基准”标注联系尺寸,并以“m”为单位注出定位尺寸。

参考资料来源百度百科—施工坐标系

参考资料来源百度百科—施工坐标网

参考资料来源百度百科—高斯平面直角坐标系

参考资料来源百度百科—用户坐标系
